СБОРКА И РАЗБОРКА АВТОСЦЕПКИ

Перед сборкой автосцепки необхо­димо осмотреть карман корпуса и убедиться, что в нем нет посторонних предметов и приливы для деталей находятся в исправном состоянии.

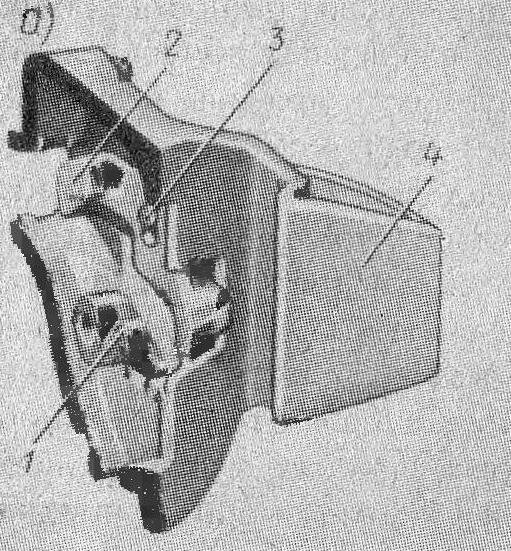

Сборка автосцепки выполняется в следующем порядке. Подъемник 1 замка укладывают на полукруглую опору, расположенную в кармане на стенке со стороны большого зуба 4, так, чтобы широкий палец был повернут кверху, а прилив корпуса вошел в углубление подъемника со стороны узкого пальца.
Затем в карман корпуса вводят замкодержатель 2 и навешивают на шип 3. Подъемник и замкодержатель следует прижать к стенке кармана, чтобы они не препятствовали установке замка.

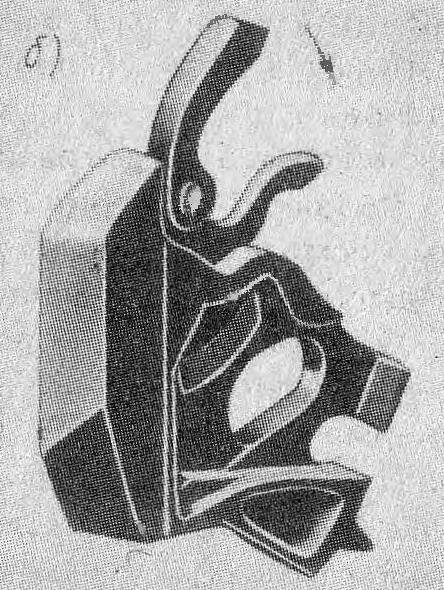

Перед установкой замка нужно на его шип надеть предохранитель и повернуть по направлению стрелки так, чтобы нижнее плечо предохранителя, пройдя через прорезь прилива, уперлось в вертикальную стенку замка.

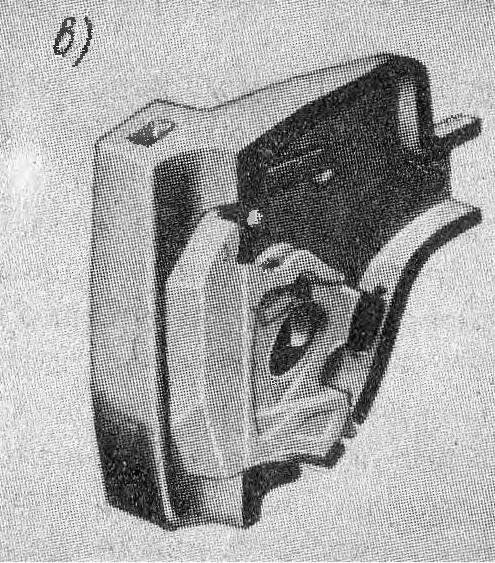

Затем замок вводят в корпус и бородком, крючком Г-образной формы или каким-либо другим предметом поднимают нижнее плечо предохранителя так, чтобы его верхнее плечо стало выше полочки, находящейся в кармане, а направляющий зуб вошел в предназначенное для него отверстие на дне кармана.

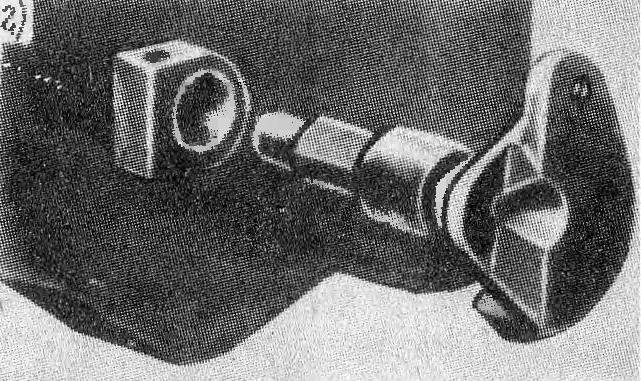

Далее, установив валик подъемника в положение, показанное на рисунке, вводят его в отверстие корпуса со стороны малого зуба. При этом следует слегка нажать на замок и протолкнуть валик подъемника, чтобы его балансир дошел до прилива корпуса и отверстие для крепящего бол­та расположилось против паза на толстой цилиндрической части стержня; затем замок надо отпустить. Задняя кромка его овального отверстия должна находиться против толстой цилиндрической части стержня валика подъемника.

Чтобы убедиться, правильно ли выполнена сборка, рукой нажимают на замок и перемещают его внутрь кармана корпуса заподлицо с ударной стенкой зева, а затем отпускают. Замок должен быстро и беспрепятственно возвратиться в свое начальное положение. Так же проверяют подвижность замкодержателя, нажимая до отказа и отпуская его лапу. После этого определяют, нет ли заеданий в деталях механизма при расцеплении. Для этого валик подъемника поворачивают против часовой стрелки до отказа, затем отпускают.
Валик подъемника и другие детали должны свободно возвратиться в исходное положение. Подвижность деталей проверяют несколько раз подряд. После сборки механизма автосцепки контролируют надежность перекрытия полочки верхним плечом предохранителя. Для этого замок вытягивают  из  кармана  корпуса,  насколько позволяют зазоры между удерживающими  его  деталями,   а  затем   вталкивают  внутрь   кармана. Замок должен свободно уходить внутрь кармана корпуса.
Для обеспечения правильного взаимодействия деталей автосцепки установлены соответствующие допуски на размеры, которые проверяются с помощью специальных шаблонов (предельных калибров) и универсального измерительного инструмента. Механизм автосцепки, у которого эти размеры находятся в пределах установленных норм, закрепляется в корпусе запорным болтом длиной 90 мм и диаметром 10 мм. Под головку болта ставят фасонную шайбу и пропускают его через отверстие в приливе на стенке корпуса так, чтобы болт прошел выемку в утолщенной цилиндрической части валика подъемника. Болт закрепляют гайкой, под которую предварительно устанавливают фасонную шайбу. Полукруглую часть шайбы загибают на грань завинченной гайки для предохранения от самопроизвольного отвертывания. Таким же образом загибают шайбу на грань головки болта. На этом сборка заканчивается. После сборки автосцепки, чтобы снова проверить подвижность деталей, поворачивают до отказа валик подъемника, как было описано выше.
Разбирают автосцепку в порядке, обратном сборке.
