БУКСЫ С КАССЕТНЫМИ ПОДШИПНИКАМИ

В высокоскоростных поездах TGV (Франция), ICE (Германия) и Talgo (Испания), эксплуатируемых со скоростями 200-350 км/ч, используются буксовые узлы с двухрядными коническими роликовыми подшипниками.
Конические двухрядные роликовые кассетные подшипники получили широкое распространение в ходовых частях высокоскоростного подвижного состава в силу следующих достоинств:

  • приспособленности к комбинированному нагружению высокого уровня, что гарантирует большие пробеги и эксплуатацию подвижного состава в пределах установленной периодичности его технического обслуживания;
  • соответствия геометрических характеристик подшипников условиям высокоскоростного движения;
  • компактного конструктивного исполнения;
  • кассетного конструктивного принципа, обеспечивающего значительные преимущества при организации экономически эффективного централизованного технического обслуживания.

В отечественных тележках нового поколения для скоростей движения до 200 км/ч устанавливают буксовые узлы, показанные на рисунке.

Букса с коническими подшипниками

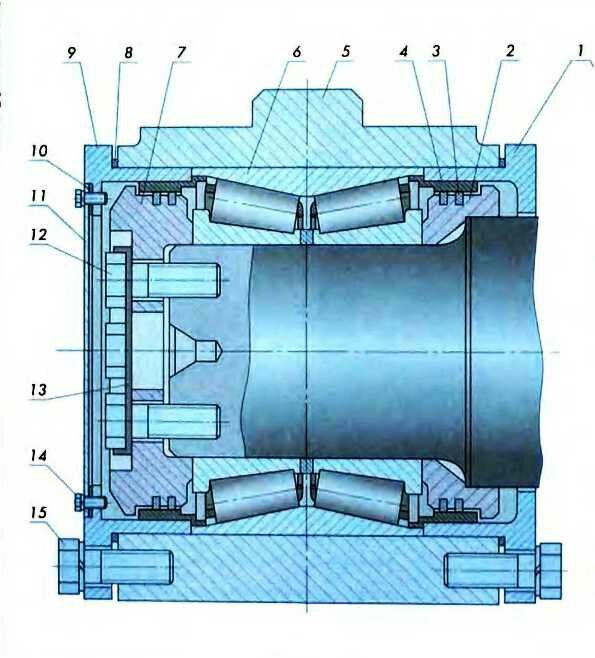

1,9 - крепительные крышки; 2 - задняя крышка; 3 - уплотнительное кольцо; 4 - кожух; 5 - корпус буксы; 6 - подшипник; 7 - передняя крышка; 8 - уплотнительное кольцо; 10 - резиновая прокладка; 11 - смотровая крышка: 12 - болт М20; 13 - стопорная шайба; 14 -болт М12 с шайбой; 15 - болт М20 с шайбой;

Подшипники конические двухрядные кассетного типа напрессовываются на шейки осей колесных пар типа РУ1Ш-950 в холодном состоянии.
Подшипники имеют встроенные уплотнения, заправлены смазкой и отрегулированы по зазорам на заводе-изготовителе, в процессе эксплуатации добавление смазки не производится. Все наружные поверхности подшипников имеют антикоррозионное покрытие - фосфатирование.
Торцевое крепление подшипников осуществляется при помощи вкладыша и четырех болтов М20. Корпуса букс закрываются крепительными и смотровыми крышками.
Маркировка подшипников состоит из условного обозначения предприятия - изготовителя, двух арабских цифр месяца выпуска, двух последних цифр года выпуска, порядкового номера подшипника. Маркировка располагается на поверхности центральной цилиндрической выточки наружных колец.

  • Подшипник типа TBU 130 устанавливается в специальный корпус буксы на тележки моделей 68-4075, 68-4076, 68-4095 и 68-4096. 1. Подшипник напрессовывается на шейку оси, затем устанавливается корпус буксы и болтами М20 к нему монтируется отъемная задняя крышка.
  • Подшипник типа TBU 130x250 устанавливается в серийный корпус буксы пассажирских вагонов на тележках моделей 68-4065, 68-4066, 68-875 и 68-876. Подшипник напрессовывается на шейку оси вместе с корпусом буксы и дополнительным уплотнением - "лабиринтом".

Внешними отличительными признаками буксового узла с кассетными подшипниками являются:

  • наличие на лабиринте выступающей у основания цилиндрической выточки шириной 4 мм;
  • буква "К" высотой 100-150 мм, нанесенная белой краской на смотровую крышку каждого буксового узла;
  • дополнительное клеймо "К" высотой 10 мм и шириной 5 мм на бирке, установленной под левым верхним болтом М20 крепительной крышки правого буксового узла.

Гарантийный срок эксплуатации подшипников кассетного типа в подшипниковых узлах пассажирских вагонов при соблюдении правил, транспортирования, хранения, монтажа, применения и эксплуатации равен не менее 8 лет с момента монтажа и истекает при первом демонтаже подшипника и после пробега до 1 млн. 200 тыс. км.
На ремонтных предприятиях ОАО "РЖД" при проведении обыкновенного и полного освидетельствования колесных пар разборка и ремонт подшипников не производятся. Разборка и ремонт подшипников производятся в специальных сервисных центрах предприятий-изготовителей подшипников.

Кассетный буксовый узел (без копрпуса буксы)

Специалистами компании Вгепсо (США) и МГТС России разработан двухрядный конический роликовый подшипник для работы на железных дорогах России в пассажирских вагонах со скоростью движения до 200 км/ч и в грузовых с увеличенными осевыми нагрузками (до 27 тс/ось).
Кассетный буксовый узел представляет собой готовую к установке конструкцию, отрегулированную на заводе-изготовителе, заправленную смазкой и снабженную внутренними уплотнениями. Он имеет меньшие размеры и массу (55 кг), чем типовой буксовый узел (105 кг), а также требует в 2 раза меньшее количество смазки на заправку узла. Для монтажа двух подшипников на колесную пару требуется 2 минуты.

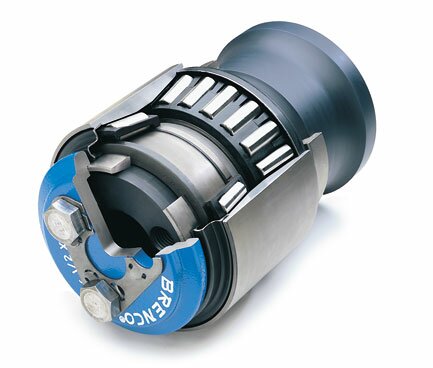

Букса Бренко

Буксовый узел состоит из двухрядного подшипника, включающего два ряда внутренних колец, двух комплектов конических роликов, двух сепараторов и единого наружного кольца, выполняющего роль корпуса буксы. Положение подшипника на шейке оси фиксируется передней и задней крепительными крышками, а также тремя упорными кольцами  передним, средним дистанционным и задним. Задняя крепительная крышка за счет натяга имеет тугую посадку на шейке оси, а передняя крепится к торцу оси тремя болтами, которые фиксируются от самопроизвольного отворачивания стопорной шайбой. Герметизация подшипника от проникновения пыли и влаги обеспечивается уплотнительными кожухами (передним и задним) с упругими сальниками.

Сущность кассетного буксового узла состоит в том, что он выполняется из нескольких частей: адаптера; полимерной износостойкой вставки на адаптер и кассетного подшипникового узла.Полимерная износостойкая вставка взаимодействует с опорной поверхностью боковой рамы тележки и предохраняет адаптер от чрезмерных износов.

Буксовый узел кассетный

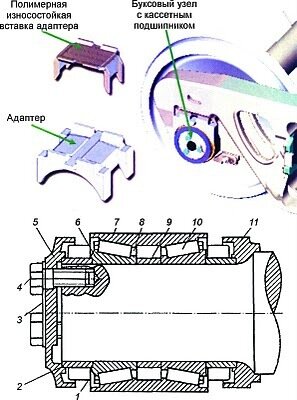

1 — уплотнительный кожух с упругими сальниками; 2 — упорное кольцо; 3 — стопорная шайба; 4 — крепительные болты; 5 — передняя крепительная крышка; 6 — внутреннее кольцо; 7 — наружное кольцо; 8 — сепаратор; 9 — среднее дистанционное кольцо; 10 — комплект конических роликов; 11 — задняя крепительная крышка.

Адаптер выполняет роль верхней части обычного корпуса буксы, т. е. перераспределяет нагрузки от боковой рамы тележки на подшипники и имеет приливы для ограничения продольных, поперечных и угловых смещений колесной пары относительно рамы тележки.

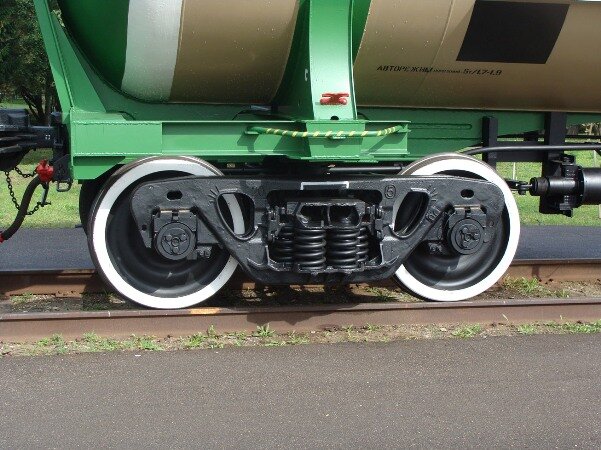

Вагон с кассетными буксами

Увеличить картинку

Кассетные буксы

Увеличить картинку
