НОВЫЕ КОНСТРУКЦИИ ТЕЛЕЖЕК ПАССАЖИРСКИХ ВАГОНОВ

Тверским ва­гоностроительным заводом разработаны для пассажирских вагонов нового поколения тележки моделей 68-4071 (68-4072) и 68-4075 (68-4076) соответственно для скоростей движения 160 и 200 км/ч. Техническая характеристика тележек приведена в таблице.

Показатель

Модель

68-4071

68-4072

68-4075

68-4076

Масса, т

6,85

7,30

7,10

7,15

База, мм

2500

2500

Конструктивная скорость, км/ч

160

200

Тип рессорного подвешивания

Двойное: центральное безлюлечное и буксовое

Суммарный статический прогиб от массы брутто, мм

270

288

285

290

Тормоз

Дисковый

Дисковый, магнитно-рельсовый

Габарит ГОСТ 9238

1-ВМ

1-ВМ

Рассматриваемые тележки спроектированы для подкатки под пассажирские вагоны магистральных железных дорог массой брутто до 62 т и обеспечивают повышенную плавность хода вагона.

Тележка модели 68-4071 (68-4072) — предназначены для пассажирских вагонов, эксплуатируемых со скоростью до 160 км/ч. Конструктивно они выполнены одинаково и различаются жесткостью рессорного подвешивания, а также наличием у тележки модели 68-4072 привода ручного тормоза и текстропно-карданного привода к генератору.

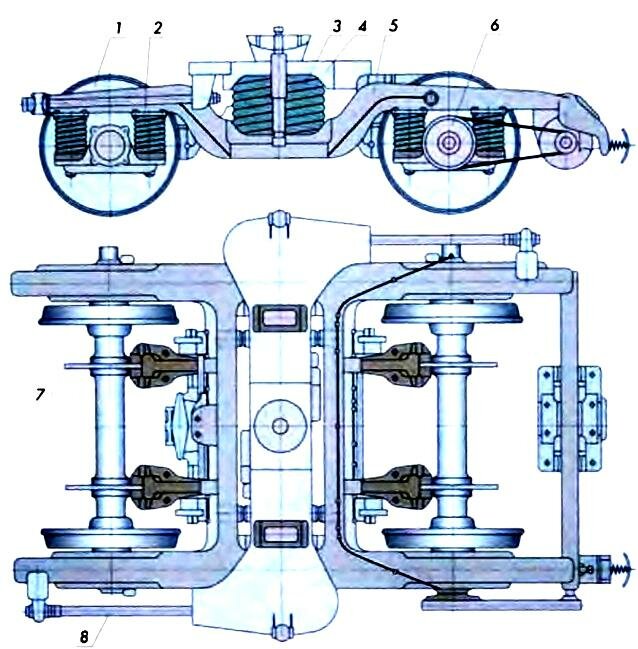

Тележка модели 68-4072 состоит из двух колесных пар 1, четырех букс б, буксового подвешивания 2, рамы 5, центрального подвешивания 3, надрессорной балки 4 и тормозного оборудования 7.

Тележка модели 68-4072

Опора кузова производится на боковые скользуны надрессорной балки, связь надрессорной балки с рамой — посредством поводков 8.
Колесные пары оснащены тормозными дисками и противоюзными осевыми датчиками.

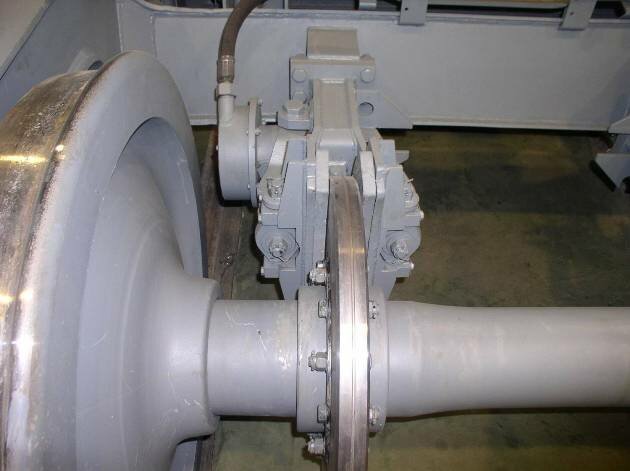

Дисковый тормоз

Дисковый тормоз

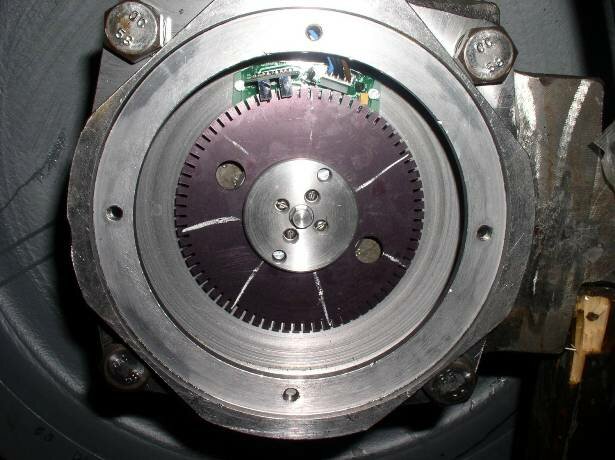

Противоюзный датчик

Противоюзный осевой датчик

Рама — сварная с двумя продольными и двумя средними поперечными балками. Тележка имеет также концевую поперечную балку, на которой крепится генератор. На тележке модели 68-4071 концевая балка отсутствует. Продольные балки изогнуты посередине, образуя горизонтальную площадку, к которой приварены поддоны для установки пружин центрального подвешивания.

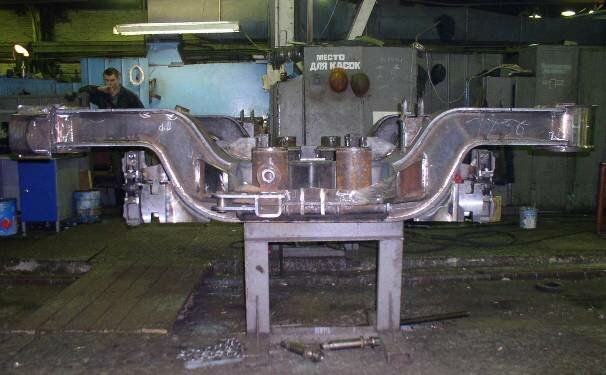

Рама тележки

Буксовое подвешивание — с цилиндрическими пружинами и фрикционными гасителями колебаний как у типовой тележки. Центральное подвешивание — безлюлечное с четырьмя однорядными цилиндрическими пружинами и гидравлическими гасителями колебаний — двумя вертикальными и двумя горизонтальными, обеспечивающих раздельное гашение вертикальных и горизонтальных колебаний.
Тележка оборудована электропневматическим дисковым тормозом и имеет ручной тормоз. Дисковый тормоз выполнен из четырех отдельных клещевых механизмов. Каждый механизм состоит из тормозного цилиндра, рычагов, башмаков с фрикционными накладками и тормозного диска. Диски представляют собой кольца, соединенные внутренними ребрами, которые во время вращения создают поток воздуха, охлаждающего элементы тормоза.

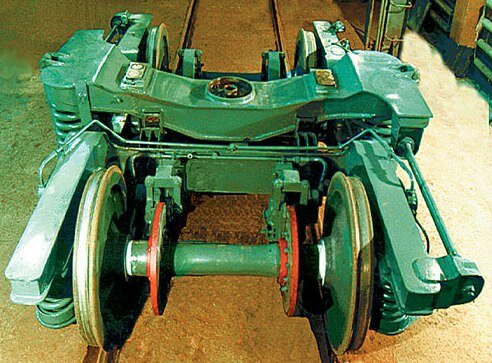

Тележка 68-4071

Тележка 68-4071

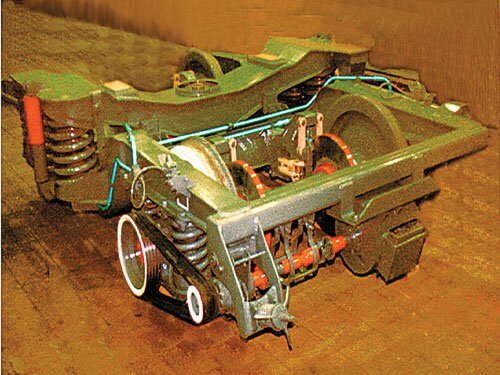

Тележка 68-4072

Тележка 68-4072
(отличается наличием подвагонного генератора с текстропно-карданным приводом)

Тележки моделей 68-4075 (68-4076) — предназначены для движения со скоростью до 200 км/ч.

В отличие от моделей 68-4071 (68-4072) в буксовом подвешивании рассматриваемых тележек установлены вертикальные гидравлические гасители колебаний , двухрядные пружины и продольные поводки , которые обеспечивают упругую связь буксы с рамой в продольном и поперечном направлениях
Центральное подвешивание по конструкции аналогично тележке модели 68-4071.

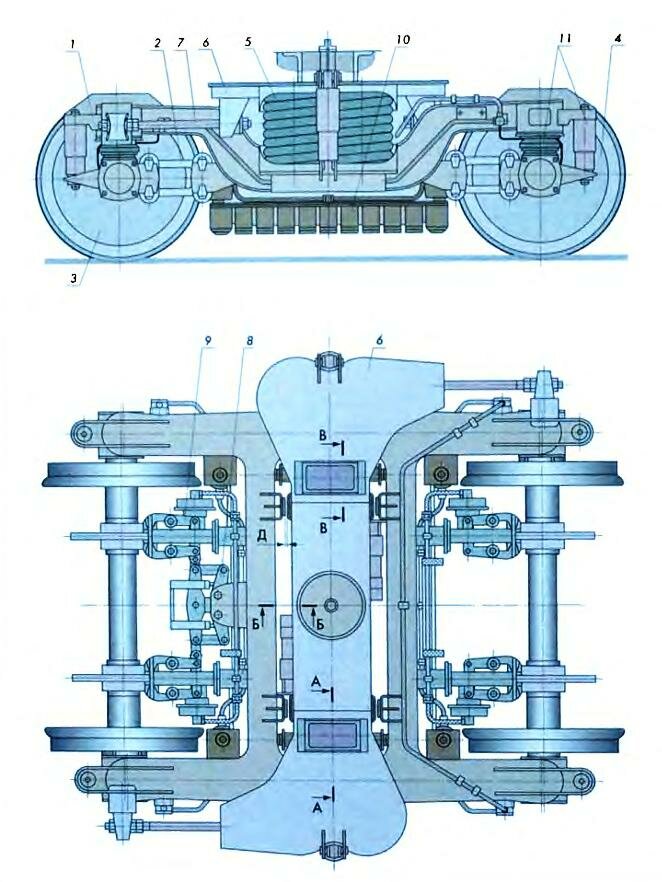

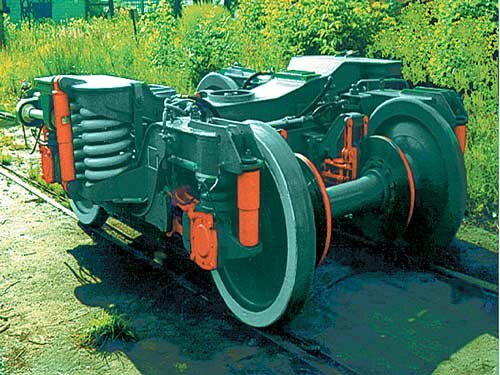

Тележка 68-4075

Колесные пары оборудованы тормозными дисками, противоюзными осевыми датчиками и тахогенератором.
Буксы специальной конструкции. С одной стороны они имеют кронштейн для колебаний, крепления вертикально установленного гидравлического гасителя колебаний, а с другой — кронштейны для крепления поводков. Между верхней частью корпуса буксы и рамой расположены пружины. Буксы оснащены подшипниками кассетного типа.

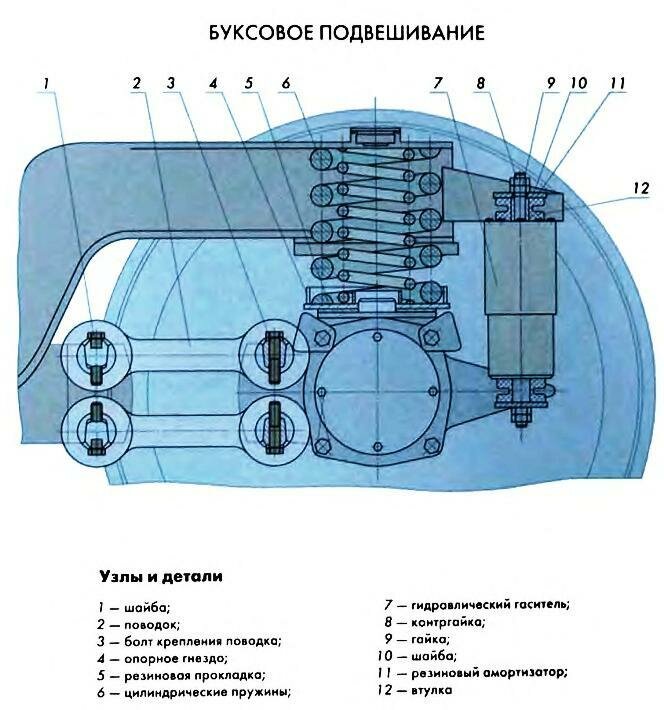

Букса

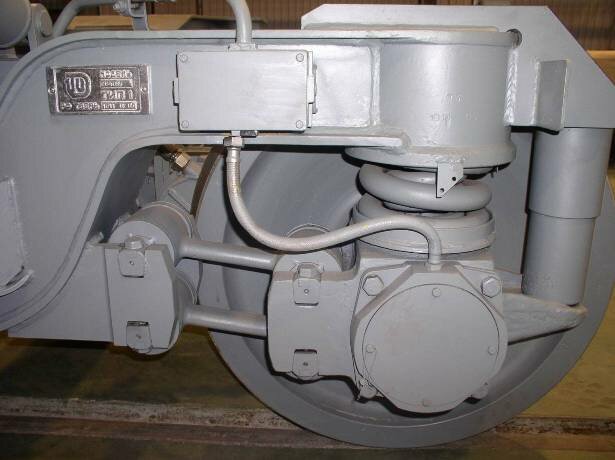

Буксовый узел

Рама и надрессорная балка по конструкции аналогичны моделям 4071 и 4072.
Тележка оснащена двумя видами тормозов — дисковым и магнитно-рельсовым. Причем дисковый тормоз работает при служебном, а совместно с магнитно-рельсовым — при экстренном торможении. Кроме того тележка имеет ручной тормоз. Магнитно-рельсовый тормоз имеет башмаки и воздушные цилиндры-подъемники. Опускание башмаков обеспечивается сжатым воздухом, а подъем — пружинами, размещенными в подъемниках.

Тележка 68-4075

Тележка 68-4075

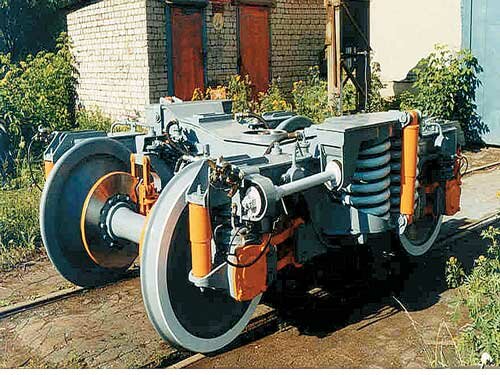

Тележка 68-4076

Тележка 68-4076

Большой статический прогиб и использование вязкого трения в обоих ступенях подвешивания обеспечивают высокие ходовые качества тележек при скоростях движения до 200 км/ч.

Тележки моделей 68-4095 и 68-4096 (с приводом редуктора) очень похожи на тележки 68-4076 и 68-4075, но рассчитаны на скорости длвижения до 160 км/час и не имеют магнитно-рельсовых тормозов.

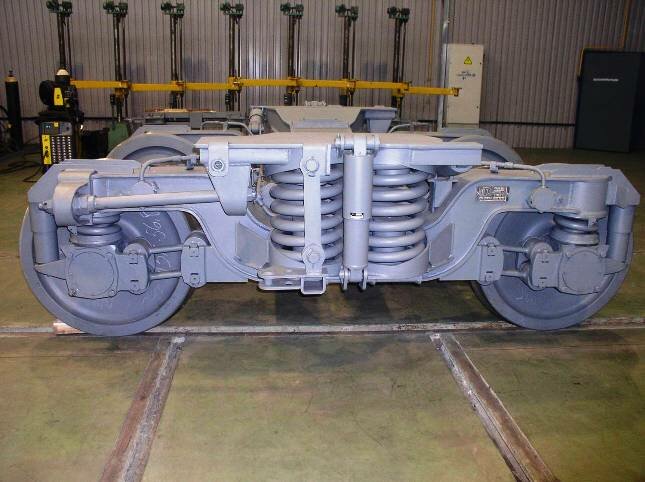

Тележка 60-4095

Тележка 68-4095

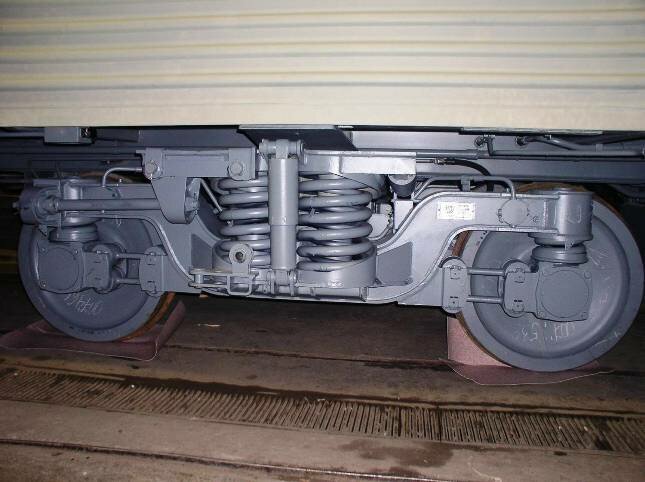

На вагоне

На вагоне
