РАСЦЕПНОЙ ПРИВОД

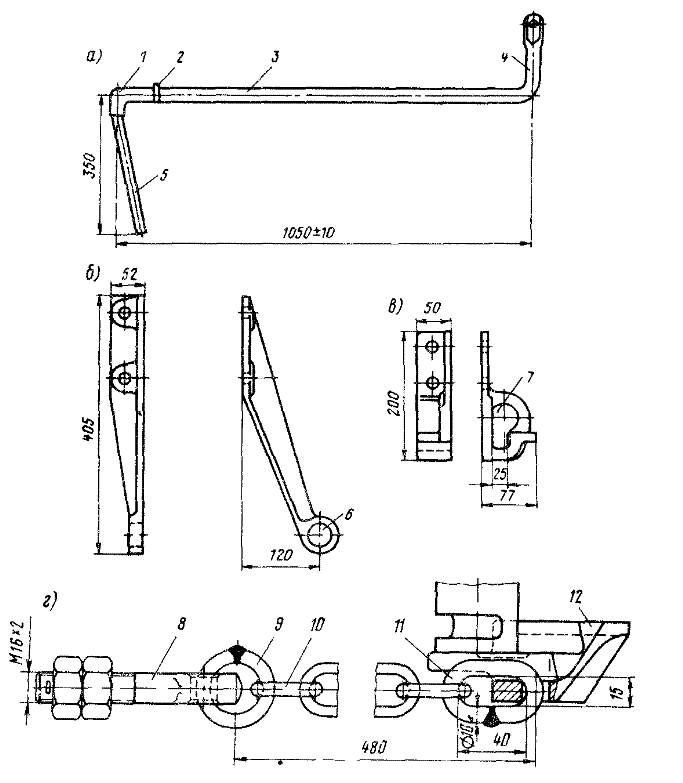

Расцепной привод автосцепки состоит из расцепного рычага, поддерживающего (державки) и фиксирующего кронштейнов, а также цепи. Расцепной рычаг (рис а), предназначенный для расцепления автосцепки, имеет короткое плечо 4 с отверстием для регулировочного болта, стержень 3 и рукоятку 5, соединенные плоской частью 1, поперечное сечение которой 20 x 35.мм. Между стержнем и коленом приварен ограничитель 2 продольных перемещений. Если на подвижном составе в зоне расположения стержня рычага размещены какие-либо детали, препятствующие его монтажу, например детали ручного тормоза, то стержень рычага выгибают для обхода этих деталей.
![Расцепной привод](../konstrukt_images/page_41_1.GIF)
Поддерживающий кронштейн, ещё его называют "державка" (рис. б) поддерживает расцепной рычаг, стержень которого проходит через отверстие 6 в нем. Он крепится на подвижном составе двумя или тремя болтами, для чего предусмотрено соответствующее количество отверстий.
Фиксирующий кронштейн (рис. в) удерживает рычаг в расцепленном и нормальном положениях. В нормальном положении плоская часть расцепного рычага находится в прямоугольном пазу отверстия 7. Оба кронштейна закрепляются на подвижном составе болтами с гайками, контргайками и шплинтами.
Цепь расцепного привода (рис. г) сострит из регулировочного болта 8 с гайкой, контргайкой и шплинтом, круглого звена 9, удлиненного звена 11 для соединения с валиком подъемника 12 автосцепки и промежуточных звеньев 10.

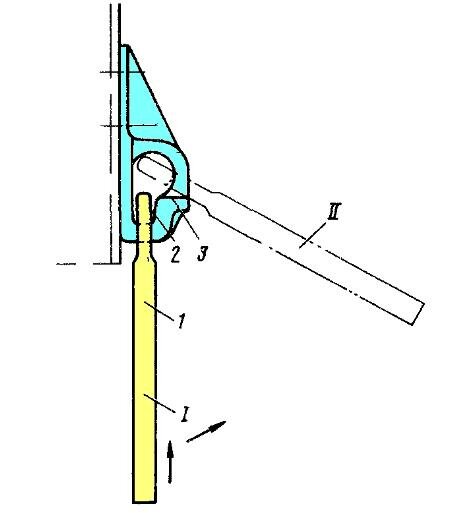

Для расцепления сцепленной автосцепки рукоятку 1 рычага поднимают вверх из положения I и тем самым выводят плоскую часть его из паза 2 кронштейна, а затем поворачивают против часовой стрелки до отказа, пока механизм автосцепки не установится в расцепленное положение. Потом рукоятку ставят в первоначальное положение так, чтобы плоская часть стержня рычага вошла в паз кронштейна. В результате механизм будет находиться в расцепленном состоянии до разведения автосцепок.
![Положение расцепного рычага](../konstrukt_images/page_41_2.JPG)
Чтобы удержать механизм автосцепки в выключенном состоянии (положение "на буфер"), рычаг поворачивают так же, как и для расцепления, а затем перемещают его по направлению стержня, пока рукоятка своей плоской частью не расположится на полочке 3 фиксирующего кронштейна в положение II. В этом случае расцепной привод будет удерживать замок в утопленном положении, следовательно, при соударении этой автосцепки с другой сцепления не произойдет.
Регулируя длину цепи расцепного привода, устанавливают автосцепку в центральное положение, при этом расстояние от упора головы до розетки должно быть (75 ± 5) или (120 ± 5)мм для упоров с укороченной розеткой. Затем рычаг расцепного привода ставят в положение "на буфер". Длина цепи считается нормальной, если при таком положении автосцепки и рычага замок утоплен в карман и не выступает за плоскость ударной стенки зева. Если установить рычаг в положение "на буфер" не удается, так как замок полностью утоплен в карман и упирается в серповидный прилив с внутренней стороны стенки малого зуба, то цепь коротка и надо отпустить гайку регулировочного болта. Когда длины болта не хватает, наращивают цепь новыми промежуточными звеньями. При длинной цепи, когда рычаг установлен на полочку кронштейна (в положение "на буфер"), а замок полностью не ушел внутрь кармана корпуса и выступает за ударную стенку зева, цепь укорачивают подкручиванием гаек регулировочного болта, а если этого недостаточно, то уменьшают число звеньев цепи. Разрубленное при регулировке место цепи должно быть заварено газовой сваркой; электросварку разрешается применять только для удлиненного соединительного звена.
