ПРИВОДЫ ГЕНЕРАТОРОВ ПАССАЖИРСКИХ ВАГОНОВ

Назначение и классификация

Все пассажирские вагоны локомотивной тяги оснащаются индивидуальной системой электроснабжения, к которой относятся генератор с приводом от оси колесной пары и аккумуляторные батареи. Электропитание вагона на стоянках осуществляется от блока аккумуляторных батарей, а во время движения — от генератора, приводимого во вращение от колесной пары. Приводы увеличивают частоту вращения якоря (ротора) в 3-4 раза по сравнению с частотой вращения колесной пары.
Приводы подвагонных генераторов должны обеспечивать: надежную работу, требуемую мощность в заданном скоростном режиме; иметь небольшую собственную массу и надежные предохранительные устройства, исключающие падение деталей на путь.
По расположению приводы бывают от торца или средней части оси колесной пары. Обычно приводы от торца оси применяются для генераторов малой мощности (5-8 кВт), а от средней части оси — большой мощности (38,4 кВт).
Применяются следующие типы приводов:

• ременные (плоско­ременные, текстропно-редукторно-карданные, текстропно-карданные),
• редукторно-карданные (от торца оси, от средней части оси).

Применение того или иного привода зависит от мощности и типа генератора, скорости движения поезда и года постройки вагона.

Плоскоременный привод

Плоскоремепый привод применяется на вагонах рефрижераторного подвижного состава и пассажирских вагонах прежних лет постройки, оборудованных генераторами мощностью 3,5-5,5 кВт. Привод этого типа (рис.1) состоит из: двух шкивов 4 и 2, плоского ремня 3. Ведущий шкив 4 устанавливается на оси колесной пары, ведомый 2 меньшего диаметра на валу генератора. Ведущий шкив состоит из двух половин, которые стягиваются на оси четырьмя болтами. Между осью и шкивом устанавливают прокладки. Оба шкива имеют реборды, которые препятствуют соскакиванию ремней во время движения поезда. Рабочая поверхность шкивов имеет бочкообразную форму, уменьшающую растягивание ремней при прохождении вагоном кривых участков пути.

Рис.1 Плоскоременный привод генератора РД-2Д:
1 — генератор; 2 — ведомый шкив; 3 — плоский ремень; 4 — ведущий шкив; 5, 7 — кронштейны; 6 — вал; 8 — натяжное устройство; 9 — рычажная гайка; 10 — пружина; 11 — проушина генератора

Плоский трехслойный ремень изготавливается из прорезиненной ткани шириной 110-125 мм. Длина ремня зависит от типа генератора 4,5-4,75 м. Концы ремня (рис.2) 1 соединяются с помощью накладок 2, серег 4 и шпилек 3. На вагонах зарубежной постройки с помощью планок 5 и болтов 6.

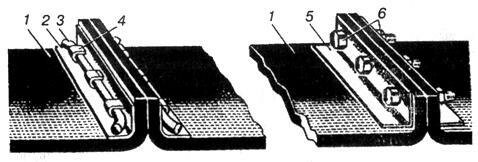

Рис. 2. Крепление концов плоского ремня:
1 — плоский ремень; 2 — накладка; 3 — шпилька; 4 — серьга; 5 — планка; 6 — болты
183

Генератор подвешивается к раме кузова вагона с помощью вала 6 (см. рис. 1), проходящего через проушины 11 генератора и специальный кронштейн 5. Для натяжения ремней при движении поезда имеется натяжное устройство, состоящее из пружины 10, натяжного устройства 8, рычажной гайки 9 и кронштейна
К достоинствам плоскоременного привода относятся простота конструкции, небольшие затраты на изготовление, а к недостаткам — ограниченная передаваемая мощность, быстрый износ и проскальзывание ремней, сложная регулировка натяжения ремня.
