НАЗНАЧЕНИЕ И СОСТАВ РЕССОРНОГО ПОДВЕШИВАНИЯ

Рессорное подвешивание вагонов связывает колесные пары с рамой тележки и кузовом и предназначено для уменьшения динамического воздействия пути на вагон и вагона на путь.
Оно состоит из

• упругих элементов,
• возвращающих устройств
• и гасителей колебаний.

Упругие элементы смягчают (амортизируют) толчки и удары от пути движущемуся вагону в вертикальной плоскости, а возвращающие устройства — в горизонтальной плоскости. Гасители колебаний служат для гашения (демпфирования) колебаний обрессоренных масс вагона с тем, чтобы уменьшить амплитуду колебаний.

Увеличить картинку

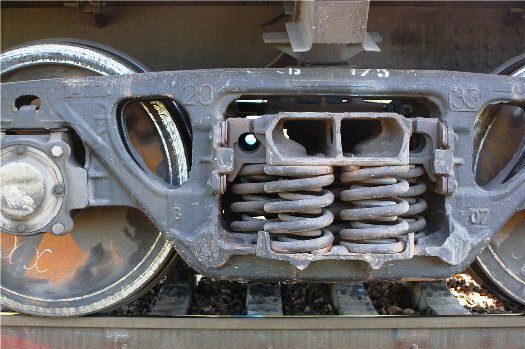

Упругие элементы вагона обычно расположены между колесными парами и кузовом. Под действием динамических сил со стороны колесной пары при перемещении вагона они деформируются и обеспечивают плавные колебательные движения обрессоренных масс, уменьшая ускорения и силы, воспринимаемые кузовом. В качестве упругих элементов вагонов в основном используются витые пружины. Применяются также резинометаллические элементы, пневматические, торсионные, кольцевые и другие типы упругих элементов. В старотипных тележках встречаются листовые рессоры.
Если в системе рессорного подвешивания силы сопротивления отсутствуют или неоправданно малы, то при движении вагона по периодическим неровностям пути могут возникнуть большие амплитуды колебаний кузова на рессорах и, особенно при резонансе, когда частоты вынужденных и собственных колебаний равны. Поэтому для гашения таких колебаний в систему рессорного подвешивания вводят специальные устройства — фрикционные или гидравлические гасители (демпферы). Они снижают ускорения колебательного движения и уменьшают воздействие динамических сил на вагон, обеспечивая плавный ход. Для того чтобы динамические силы были минимальными и не превышали допустимых значений, а плавность хода оставалась постоянною в процессе длительной эксплуатации вагона, необходима высокая надежность работы подвешивания. Кроме того, параметры рессорного подвешивания должны соответствовать расчетным значениям и несущественно изменяться с течениям времени.

Рессорное подвешивание  различается:

• числом ступеней — одинарное и двойное;
• местом размещения в тележке — буксовое и центральное;
• типом возвращающих устройств (горизонтальным подрессорванием) — люлечной, безлюлечной и поводковой конструкции,
• конструкцией упругих элементов — с металлическими, резинометаллическими и пневматическими упругими элементами;
• типом и конструкцией демпфирующих устройств — с гасителями колебаний сухого и вязкого трения, т.е. с фрикционными и гидравлическими гасителями.
