ЛОКОМОТИВНЫЙ СКОРОСТЕМЕР ЗСЛ-2М

Скоростемер ЗСЛ-2М является показывающим, сигнализирующим, регистрирующим самопишущим измерительным прибором. Скоростемер показывает: скорость движения от 0 до 150 км/ч (или до 220 км/ч), суточное время в часах и минутах и суммарное количество километров, пройденных локомотивом, а также количество километров, пройденных за сутки, смену, рейс. Для регистрации параметров используется диаграммная лента: на 150 км/ч и на 220 км/ч.

Скоростемер

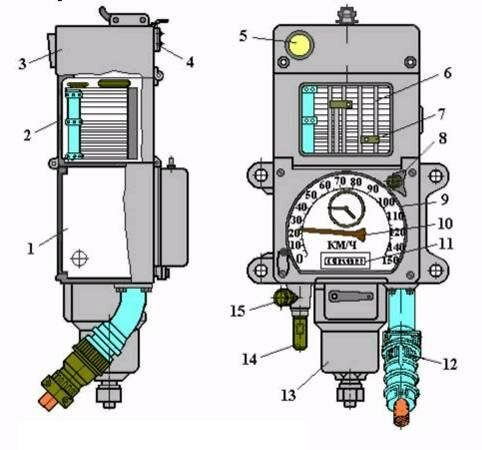

Скоростемер ЗСЛ-2М состоит из корпуса 1 и двух откидных крышек 3 и 16. В нижней части корпуса имеется застекленное окно, через которое видны стрелки часов 9, стрелка 10 указателя скорости и счетчик 11 пройденного пути.
Завод часов и перевод стречок осуществляется ключом 8. Также в нижней части корпуса расположены индикатор 13 давления в тормозной магистрали (сильфон), приводной валик 14 от редуктора колесной пары с масленкой 15 и штепсельный разъем 12 электропитания.
В верхней части корпуса, закрытым откидной крышкой 3 с прижимным механизмом 4, расположены лентопротяжный механизм 2 и регистрирующее устройство для записи на скоростемерную ленту различных параметров. Через застекленное окно крышки 3 видны писцы 7 регистрирующего устройства, которые перемещаются по вертикальным направляющим стойкам 6. Круглое окно 5 в крышке предназначено для сигнальной лампы на локомотивах, которые работают на участках с полуавтоблокировкой и оборудуются устройством предварительной световой сигнализации перед включением свистка ЭПК. Устройство предварительной световой сигнализации может использоваться и в виде специальных сигнальных ламп, установленных на пульте машиниста. В этом случае окно 5 не задействуется.
Откидная крышка 16 закрывает механизм контроля скорости, состоящий из двух кулачковых шайб, укрепленных на оси стрелки 10 указателя скорости, и четырех контактных групп. Данное устройство позволяет контролировать четыре скорости: 10 км ч. 20 км/ч - для всех поездов и две скорости (Vж и Vкж), устанавливаемые различными для грузовых и пассажирских поездов.

Регистрирующее устройство скоростемера состоит из четырех электромагнитов и восьми писцов, что позволяет регистрировать на скоростемерной ленте восемь соответствующих параметров. На ленте регистрируется:

  • скорость движения (км/ч) в масштабе 1 мм – 3,75 км/ч для скоростемеров на 150 км/ч. или 1 мм – 5,62 км/ч для скоростемеров на 220 км/ч;
  • пробег локомотива (км) в масштабе 5 мм - 1 км;
  • время движения и стоянки в масштабе 1 мм - 1 мин;
  • давление в тормозной магистрали локомотива (кгс/см2) в масштабе 1 мм – 0,24 кгс/см2 для сильфона на 6,0 кгс/см2 или 1 мм – 0,32 кгс/см2 для сильфона на 8,0 кгс/см2 ;
  • задний ход локомотива;
  • включенное положение ЭПК автостопа;
  • наличие на локомотивном светофоре «Ж», «КЖ» и «К» огней.

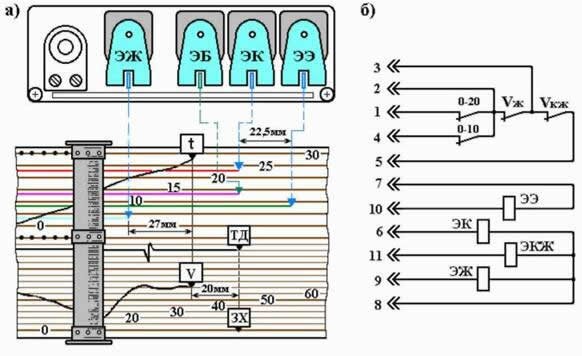

Электромагниты регистрирующего устройства включены параллельно: ЭЭ - в цепь катушки ЭПК; ЭЖ - в цепь лампы желтого огня локомотивного светофора; ЭБ (ЭКЖ) - в цепь лампы «КЖ» огня; ЭК - в цепь лампы красного огня.
Писцы скорости и времени расположены на одной вертикали и сдвинуты вправо по отношению к писцу ЭЖ на 27 мм; писцы ЭК, ЭБ (ЭКЖ), давления в ТМ и заднего хода также расположены на одной вертикали и смещены вправо по отношению к писцам скорости и времени на 20 мм; писец ЭЭ сдвинут вправо на 22,5 мм по отношению к писцам давления в ТМ и заднего хода. Писцы ЭЖ, ЭБ (ЭКЖ), ЭК и ЭЭ приводятся в действие при возбуждении катушки соответствующего электромагнита, а писцы скорости, заднего хода, времени и давления в ТМ - механическим путем при движении локомотива и включенном часовом механизме.

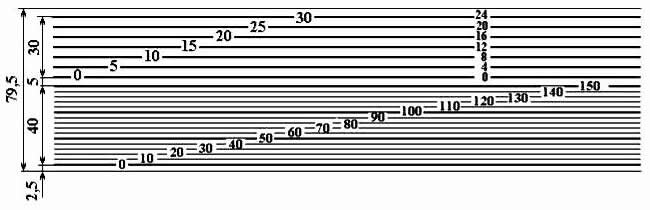

Скоростемерная лента

Для регистрации параметров используется два вида скоростемерных лент: на 150 км/ч и на 220 км/ч; ширина ленты составляет 79,5 мм, длина 12 м. На верхнем поле ленты шириной 30 мм регистрируются время движения н стоянок в часах от 0 до 24 и минутах от 0 до 30. Здесь же регистрируются показания локомотивного светофора, включенное положение ЭПК и АЛСН. Нижнее поле ленты шириной 40 мм используется для регистрации скорости движения (от 0 до 150 или до 220 км/ч). пройденного пути. направления движения и давления воздуха в ТМ. Примеры записей параметров на скоростемерной ленте показаны на рисунке.

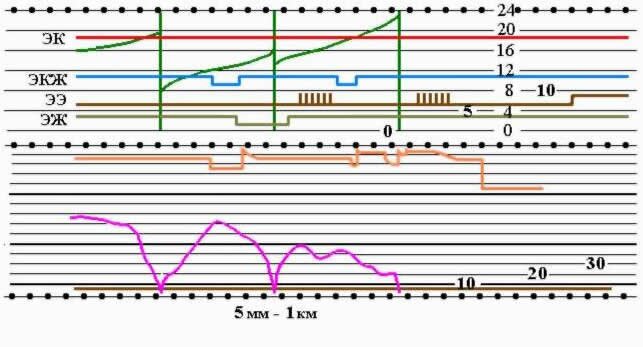

Записи на скоростемерной ленте

Линия «1» на верхнем поле ленты характеризует время движения локомотива в минутах. Через каждые 30 мин. писец времени поднимается на 30 мм, после чего падает вниз до нулевой отметки, прочерчивая вертикальную линию «4». По высоте этой вертикальной линии определяется также время стоянки локомотива. При движении локомотива (лента при этом также перемещается) запись времени в минутах происходит по наклонной линии, угол наклона которой зависит от скорости движения. Время в часах регистрируется точечными наколами «ч» на расстоянии 6 мм влево от каждого второго вертикального получасового спада писца времени.
Расстояние по вертикали между часовыми наколами составляет 1,25 мм.
Фиксация огней локомотивного светофора (Ж, КЖ и К) осуществляется смещением вниз на 2,5 – 2,8 мм соответствующей линии ЭЖ, ЭКЖ или ЭК. Так, прямая линия, например ЭКЖ, свидетельствует об отсутствии на локомотивном светофоре огня «КЖ».
Смещение этой линии на 2,5 мм вниз указывает на включение на локомотивном светофоре желтого огня. Обратное смещение этой линии на 2,5 мм вверх говорит о погасании на локомотивном светофоре «КЖ» огня. Включение и выключение ЭПК определяется по точкам «а» на линии ЭЭ. Кроме этого, на линии ЭЭ в виде небольших вертикальных черточек фиксируется периодическое нажатие РБ.
В нижней части ленты в виде кривой «v» регистрируется скорость движения локомотива. Пройденный путь «s» определяется по наколам на верхней линии времени (линия 3) и на нижней и верхней линиях скорости (соответственно линии 1 и 2).
Задний ход локомотива фиксируется утолщенной линией «зх».
Давление воздуха в ТМ и режим торможения фиксируются линией «тм». При неизменном давлении в ТМ эта линия представляет собой прямую. При снижении давления в ТМ в результате приведения в действие автоматических тормозов (точка «б») линия ТМ смещается вниз. Величина этого смещения зависит от глубины разрядки ТМ.
Для расшифровки скоростемерных лент используются специальные шаблоны, линейки и приспособления.
