ЗАПАСНЫЕ РЕЗЕРВУАРЫ

Запасные резервуары (ЗР) предназначены для хранения запаса сжатого воздуха, необходимого для торможения. ЗР устанавливаются на каждой единице подвижного состава, имеющей воздухораспределитель.

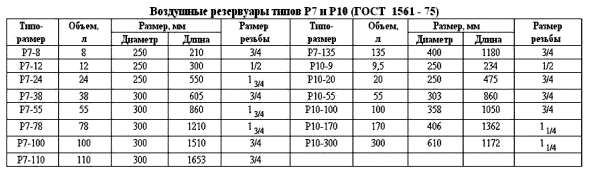

ЗР выпускаются двух типов: Р7 и Р10, рассчитанные соответственно на рабочее давление 7 кгс/см2 и 10 кгс/см2. Параметры запасных резервуаров приведены в таблице.

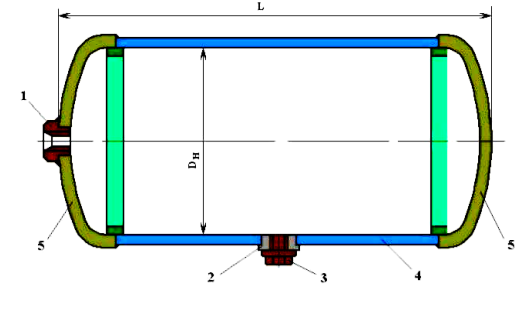

На одном из днищ 5 запасного резервуара имеется штуцер 1 для присоединения трубы, а на корпусе - штуцер 2 для установки выпускного клапана или спускной пробки (заглушки) 3.

Запасной резервуар

Объем ЗР выбирается, исходя из размеров и количества ТЦ. Он должен быть таким, чтобы при полном служебном и экстренном торможении обеспечить в ТЦ расчетное давление не ниже 3,8 кгс/см2 при максимальном выходе штока ТЦ 200 мм.

Таким образом, минимальный объем ЗР (Vзр, л), приходящийся на один ТЦ, можно рассчитать по формуле:

где: Fтц - площадь поршня ТЦ, см .

Объем ЗР для грузового воздухораспределителя усл.№ 483 может приниматься больше вычисленного по формуле. Для пассажирских воздухораспределителей усл.№ 292 значительное увеличение объема ЗР против расчетного ведет к нарушению их нормальной работы – ухудшается мягкость действия, возрастает давление в ТЦ при ступенчатом, полном служебном и экстренном торможении.

Избыточное давление в ТЦ (Р, кгс/см2) при зарядном давлении в ЗР 5,0 кгс/см2 и выравнивании давлении в ЗР и ТЦ определяется по формуле:

где h - выход штока ТЦ, см.

В приведенных выше формулах не учитывается влияние вредного объема ТЦ, которым можно пренебречь.

При оборудовании вагонов противоюзными устройствами объем ЗР увеличивают приблизительно в два раза. С этой цепью допускается установка на вагоне двух запасных резервуаров.

Запасные резервуары подвижного состава в процессе эксплуатации подвергаются периодическому техническому освидетельствованию (ТО), которое может быть частичным или полным. Частичное ТО проводится не реже 1 раза в 2 года при очередных плановых ремонтах и включает в себя проверку технической документации на резервуар, наружный осмотр и проверку плотности ЗР. Задачей наружного осмотра является визуальное выявление механических и коррозионных повреждений корпуса резервуара. Запрещается заваривать трещины на цилиндрической части и днищах по целому месту, а также вмятины с повреждением или без повреждения металла; производить подчеканку швов для устранения в них неплотностей и вытекать резервуары с признаками деформации металла и выпучинами на цилиндрической части и днищах. При этом допускается наличие вмятин глубиной не более 5 мм в количестве не более трех вне сварного шва и мелкие прожоги металла глубиной до 0,3 мм на цилиндрической части и до 0,5 мм на днищах. Допускается также заваривать трещины и пористые места в сварных швах (с предварительной вырубкой), а также заменять негодные штуцеры путем вырубки старых и установки новых. Проверка ЗР на плотность выполняется сжатым воздухом под давлением 6.0-6.6 кгс см .

Полное ТО включает в себя часпгчное ТО и демонтаж резервуара для проведения гидравлическнх испьпаний. Выполняется не реже 1 раза в 4 года, как правило, на кагапальных ремонтах КР-1 и КР-2. Предварительно резервуары продуваются сжатым воздухом давлением 6,0-6,5 кгс/см2, а затем проводятся испытания на прочность гидравлическим давлением 10,5 кгс/см2 в течение 5 мин. При этом не допускается просачивание воды через стенки и швы резервуара. После этого проводятся испытания на герметичность сжатым воздухом давлением 6,5 кгс/см2 в течение 3 мин. в водяной ванне или обмыливанием; при этом образование пузырей не допускается.

По окончании испытаний на корпусе ЗР белой краской наносят сведения о дате и пункте проверки, а результаты испытаний регистрируют в книге учета периодического ремонта автотормозов формы ВУ-68.
