АВТОМАТИЧЕСКИЕ РЕГУЛЯТОРЫ РЕЖИМОВ ТОРМОЖЕНИЯ (АВТОРЕЖИМЫ)

Авторежимы предназначены для автоматического регулирования давления в тормозном цилиндре (ТЦ) в зависимости от загрузки вагона. Наличие авторежима исключает необходимость вручную переключать режимы торможения воздухораспределителей вагонов.

авторежим № 265-002

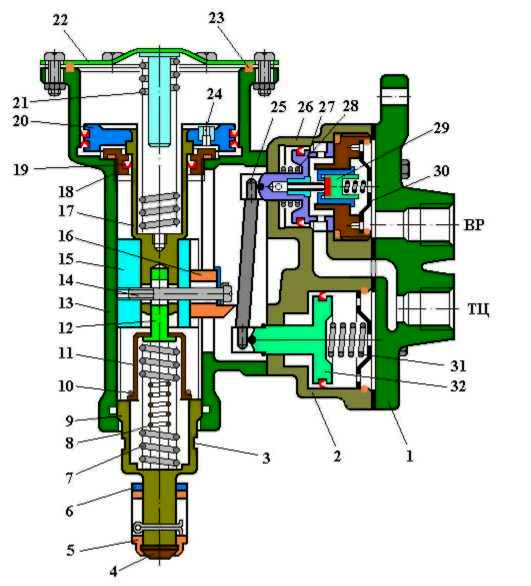

Авторежим усл.№ 265-002 устанавливается на грузовых вагонах между воздухораспределителем и тормозным цилиндром. Авторежим состоит их корпуса 13 демпферной части, пневматического реле 2, 26 и кронштейна 1. К кронштейну подключены трубопроводы от воздухораспределителя (ВР) и к тормозному цилиндру (ТЦ).
В демпферной части находится демпферный поршень 20 со штоком 17, нагруженный пружиной 21. В диске демпферного поршня запрессован ниппель 24 с дроссельным отверстием диаметром 0,5 мм. Диск поршня уплотнен резиновой манжетой и имеет фетровое смазочное кольцо. Корпус демпферной части (полость над поршнем) уплотнен резиновой прокладкой 23 и закрыт крышкой 22. Полость под демпферным поршнем уплотнена сальником 18 с манжетой 19. Шток демпферного поршня с помощью винта 14 жестко соединен с ползуном 15, сухарем 16 и хвостовиком направляющей 12, которая помещена в стакане 11, вставленным в вилку 9 и удерживаемым металлическим кольцом 10. Ползун 15 входит в прорезь витки 9, на хвостовик которой навернута регулировочная гайка 5 с упором 4, закрепленная шплинтом и контргайкой 6. Внутри вилки находятся две пружины 7 и 8.

В корпусе 26 верхней полости пневматического реле расположены поршень 27 с полым штоком и двухседельчатый клапан 29 с пружиной. В корпусе 2 нижней полости пневматического реле находится поршень 32. Верхний поршень 27 нагружен пружиной 28 со стороны штока, а нижний поршень 32 нагружен пружиной 31 со стороны диска. Хвостовики поршней 27 и 32 опираются на рычаг 25, а осью поворота рычага является сухарь 16.

Авторежим монтируется на раме вагона. При загрузке вагона вследствие прогиба рессор упор авторежима упирается в опорную плиту, закрепленную на поперечной балке, соединенной с боковинами тележки вагона. Вследствие этого вилка 9 утапливается в корпусе демпферной части, а демпферный поршень вместе с ползуном
и сухарем перемещается вверх и соотношение плеч «А» и «Б» рычага 25 изменяется в зависимости от загрузки вагона. Таким образом, на порожнем вагоне демпферный поршень занимает крайнее нижнее положение, а при загрузке вагона более 75 % - 80 % от максимальной - крайнее верхнее положение. Полный ход демпферного поршня составляет при этом 38 - 40 мм.
При оборудовании вагона чугунными тормозными колодками и наличие авторежима, воздухораспределитель устанавливается на груженый режим торможения, а рукоятка переключателя режимов торможения изымается. Если вагон с авторежимом оборудован композиционными колодками, то его воздухораспределитель устанавливается на средний режим торможения. Схема действия авторежима усл.№ 265-002 приведена на
рисунке.

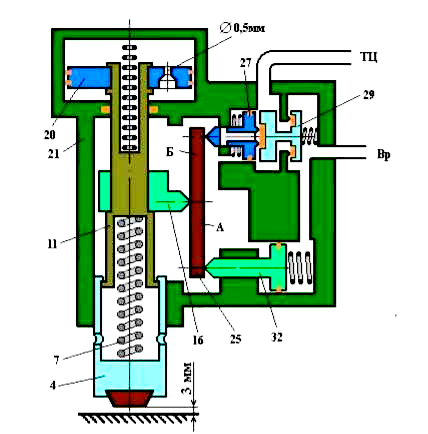

Схема действия авторежима

При торможении сжатый воздух из ЗР через воздухораспределитель поступает к двухседельчатому клапану 29 и в полость справа от нижнего поршня 32, заставляя последний перемещаться влево. Рычаг 25 при этом поворачивается на сухаре по часовой стрелке, перемещая верхний поршень 27 и двухседельчатый клапан вправо. Клапан 29 отжимается от седла и начинает пропускать воздух из ЗР в ТЦ. По мере роста давления в ТЦ увеличивается усилие на рычаг со стороны верхнего поршня, который начинает перемещаться влево, поворачивая рычаг против часовой стрелки.
Рычаг 25 займет исходное положение при равенстве моментов сил относительно сухаря. При этом двухседельчатый клапан закроется своей пружиной, прекращая проход воздуха из ЗР в ТЦ. В случае снижения давления в ТЦ из-за утечек сжатого воздуха нарушается равновесие моментов сил на поршнях пневматического реле авторежима. В этом случае рычаг поворачивается по часовой стрелке, отжимая от седла двухседельчатый клапан, который начинает пропускать воздух из ЗР в ТЦ. восстанавливая равенство моментов сил относительно точки опоры рычага.

При срабатывании воздухораспределителя на отпуск понижается давление в полости справа от нижнего поршня 32. Давлением ТЦ верхний поршень 27 перемещается влево, поворачивая рычаг против часовой стрелки, и двухседельчатый клапан открывает атмосферный канал в штоке поршня, через который воздух из ТЦ выходит в атмосферу.

Вертикальные колебания вагона не сказываются на работе авторежима. Так при толчке кузова или тележки вверх поперечная балка сжимает пружины 7 и 8, стремясь переместить демпферный поршень вверх, но этому препятствует пружина 21 и воздух в полости над поршнем. При толчке вниз поперечная балка опускается, усилие пружин 7 и 8 уменьшается и пружина 21 стремится переместить демпферный поршень вниз, но этому препятствует воздух в полости под поршнем. Таким образом, в процессе движения вагона демпферный поршень занимает некоторое равновесное положение в соответствии с загрузкой вагона и его колебания незначительны. В
процессе загрузки или разгрузки вагона воздух успевает перетекать из одной полости в другую через дроссельное отверстие диаметром 0,5 мм в диске демпферного поршня, и последний занимает положение, соответствующее прогибу рессор, то есть загрузке вагона.

Регулировка авторежима осуществляется на порожнем вагоне путем свинчивания гайки 5 с упором 4 до касания с опорной плитой (а также постановкой пли изъятием металлических прокладок, закрепляемых на опорной плите). На порожнем вагоне допускается наличие зазора не более 3 мм между упором авторежима и опорной плитой, причем кольцевая выточка на вилке должна выходить из корпуса не величину не менее 2 мм. На груженом вагоне зазор между упором авторежима и опорной плитой не допускается и кольцевая выточка на вилке должна быть полностью утоплена в корпусе демпферной части.

Авторежимы усл.№ 605, 606

Предназначены для автоматического изменения давления в ТЦ, а авторежим № 606 - и для изменения тормозного тока при электрическом торможении и пускового тока в тяговом режиме в зависимости от загрузки вагона (Авторежим № 606 выпускается с электрической частью). Используются на моторвагонном подвижном составе.

При зарядном давлении в ТМ 5,3 – 5,5 кгс/см2 пределы регулирования давления в ТЦ
составляют:

  • на порожнем режиме – 2,8 + 0,2 кгс/см2;
  • на груженом режиме – 4,1 + 0,3 кгс/см2.

Авторежим № 606 дополнительно содержит шесть неподвижных и один подвижный контакт, включенных в схему управления тяговых электродвигателей (ТЭД). Авторежим состоит из управляющей части, пневматического реле и кронштейна.

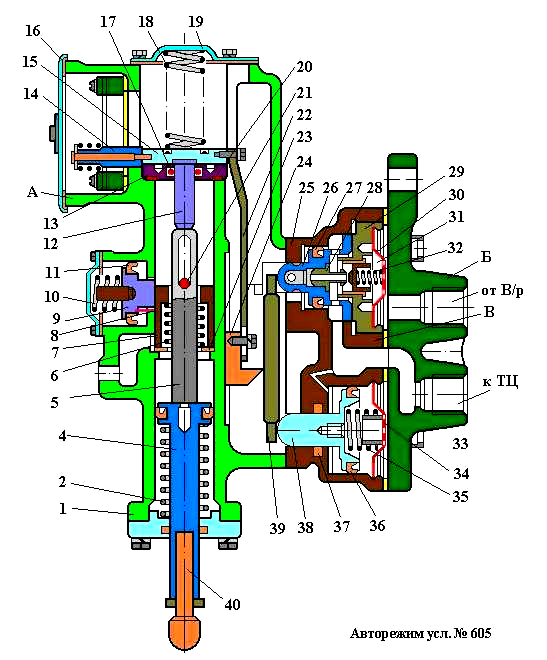

Авторежим № 606

Управляющая часть состоит из корпуса К в котором перемещается поршень 4 с наконечником 40, шток 5, стакан 7, ползун 15 с толкателем 12 и подвижным контактом 14 (для авторежима № 606). Контактная группа авторежима № 606 закрыта крышкой 16. В корпус ввернут сальник 13 с уплотнительным кольцом 20 и манжетой 17. Ползун 15, рычаг 22 и сухарь 24 жестко соединены между собой. Пружина 18 одним концом упирается в крышку 19, а другим отжимает в нижнее положение ползун с толкателем и рычаг с сухарем. Пружина 6, опираясь на шайбу 23, поднимает стакан 7 в верхнее положение до упора пальца 21 в шток 5. Пружины 2 и 3 отжимают поршень 4 со штоком в верхнее положение до упора в толкатель 12.
Поршень 9 под действием своей пружины находится в крайнем правом положении, зажимая стакан 7 (а у авторежима № 606 и электрическую часть с подвижным контактом 14). Для предохранения от проворачивания в поршень запрессован штифт 8. Корпус управляющей части имеет прилив для подключения отвода от питательной магистрали (ПМ).

В корпусе пневматического реле расположены нижний 38 и верхний 26 поршни. Нижний поршень нагружен пружиной 35 и при отпущенном тормозе находится в крайнем левом положении. Верхний поршень имеет полый шток с осевым каналом и атмосферным отверстием. Подпружиненный атмосферный клапан 31 расположен в гильзе 29 и имеет два седла - 28 (запрессовано в осевой канал полого штока) и 30.
Полость между верхним поршнем и гильзой постоянно сообщена с ТЦ через отверстие в стенке поршня и канал, ведущий к нижнему приливу кронштейна. Полость справа от гильзы постоянно сообщена с ВР. Хвостовики поршней опираются на рычаг 39, а осью поворота рычага является сухарь. Кронштейн имеет два прилива для подключения ВР и ТЦ.

Перефиксация авторежима в зависимости от загрузки вагона происходит при открывании наружных дверей. При закрытых наружных дверях наконечник авторежима находится от неподрессоренной части тележки вагона на расстоянии, исключающим динамическое воздействие на него. Величина давления в ТЦ при торможении устанавливается управляющей частью авторежима в зависимости от величины прогиба рессорного подвешивания, которая зависит от загрузки вагона.

При порожнем вагоне воздух в процессе торможения поступает от ВР (из запасного резервуара - ЗР) в полость справа от диска нижнего поршня пневматического реле и к атмосферному клапану. Нижний поршень воздействует на нижний конец рычага 39, верхний конец которого будет при этом удерживать верхний поршень в крайнем правом положении, при котором атмосферный клапан открыт. Воздух из ЗР начинает проходить в ТЦ. Наполнение ТЦ происходит до тех пор, пока давление ТЦ на верхний поршень, действуя через рычаг, не уравновесит давление ЗР на нижний поршень. При достижении равновесия рычаг поворачивается против часовой стрелки и атмосферный клапан закрывается. При положении сухаря, соответствующему порожнему режиму, отношение плеч рычага обеспечивает давление в ТЦ 2,8 + 0,2 кгс/см2.

При срабатывании ВР на отпуск понижается давление в полости справа от нижнего поршня и. следовательно, равновесное состояние поршней нарушается. Под избыточным давлением со стороны ТЦ верхний поршень перемещается влево. При этом открывается осевой атмосферный канал по его штоку, через который воздух из ТЦ выходит в атмосферу.

При открывании наружных дверей концевой выключатель, замыкающийся в начале перемещения двери в сторону открывания, создает цепь, по которой подается питание на включающий электропневматический вентиль, обеспечивающий питание управляющей части авторежима из ПМ. Воздух из ПМ поступает в полость над поршнем 4 и одновременно в полость справа от поршня 9, Последний перемещается влево и, таким образом, происходит разблокирование стакана 7, то есть появляется возможность его перемещения. Поршень 4 со штоком, сжимая пружины, перемещается вниз:

  • на головных и прицепных вагонах - до соприкосновения наконечника авторежима с рычагом фиксатора при груженом вагоне (или до крайнего нижнего положения на порожнем вагоне);
  • на моторных вагонах - до соприкосновения упора с плитой на груженом вагоне (или до крайнего нижнего положения на порожнем вагоне).

При этом положение поршня 4 и, следовательно, стакана будут соответствовать данной загрузке вагона.

При закрывании наружных дверей автоматически снимается питание с электропневматического вентиля, который обеспечивает выпуск воздуха в атмосферу из управляющей части авторежима. Поршень 9 под действием своей пружины зафиксирует стакан в положении, соответствующему данной загрузке вагона, а поршень 4 со штоком под действием пружин будет перемещаться вверх до упора в палец 21, поднимая толкатель, а через него - ползун и, следовательно, рычаг 22 с сухарем. Последний в соответствии с изменившейся загрузкой вагона изменяет соотношение плеч рычага 39. Одновременно с ползуном перемещается вверх и соединенный с ним подвижный контакт 14.
После перемещения поршня 4 вверх, между упором и плитой обеспечивается зазор, исключающий трение и износ этих деталей при движении подвижного состава. Таким образом, перефиксация загрузки производится в период открывания наружных дверей вагона. Полной загрузке вагона (груженый режим) соответствует наибольшее перемещение ползуна вверх (крайнее верхнее положение сухаря). Схема установки авторежима на вагоне приведена на рисунке

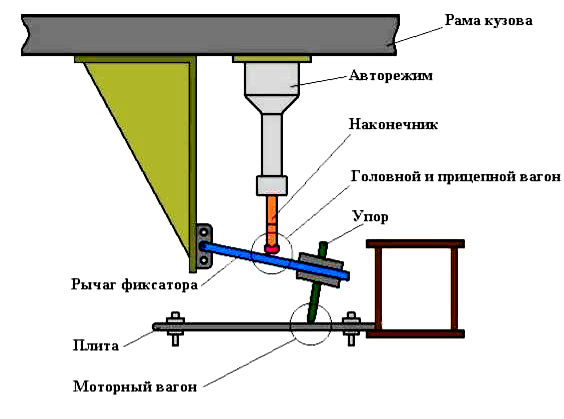

схема установки авторежима на вагон
