ВОЗДУХОРАСПРЕДЕЛИТЕЛИ. ВР № 292

Назначение и классификация

Воздухораспределители предназначены для наполнения сжатым воздухом тормозных цилиндров при торможении; выпуска воздуха из тормозного цилиндра в атмосферу при отпуске тормозов, а также зарядки запасного резервуара из тормозной магистрали.
Воздухораспределители делятся по назначению на грузовые, пассажирские, специальные и воздухораспределители для скоростных поездов, отличающиеся временем наполнения и опорожнения тормозных цилиндров.
По характеру действия они бывают темповыми и временными. К темповым относятся воздухораспределители, у которых время наполнения тормозных цилиндров зависит от темпа разрядки тормозной магистрали. У временных воздухораспределителей время наполнения тормозных цилиндров постоянное. Оно определяется диаметром отверстия управления или отверстием наполнения цилиндра.
По тяжести отпуска тормозов воздухораспределители бывают с легким, облегченным и тяжелым отпуском тормозов. Воздухораспределитель с легким отпуском начинает отпускать тормоза при повышении давления в тормозной магистрали на 0,2 – 0,3 кгс/см2; при облегченном отпуске вытек воздуха из тормозного цилиндра происходит после восстановления давления в тормозной магистрали до уровня на 0,3 – 0,4 кгс/см2 ниже зарядного, а тяжелый отпуск начинается при полном восстановлении давления тормозной магистрали до зарядного уровня.

Одно из основных требований к воздухораспределителям - управление работой должно осуществляться изменением уровня давления в тормозной магистрали. Кроме этого воздухораспределитель должен обладать свойством «мягкости» - не реагировать на медленное снижение давления в тормозной магистрали темпом до 0,2 – 0,3 кгс/см2 за 1 мин.
Торможение должно быть четким и плавным по всей длине поезда. Полное давление в тормозном цилиндре при воздухораспределителе пассажирского типа должно составлять 3,8-4,0 кгс/см2. Воздухораспределители грузового типа обладают тремя режимами торможения в зависимости от загрузки: на груженом режиме давление в тормозном цилиндре должно быть 3,9- 4,2 кгс/см2; среднем - 2,8 - 3,3 кгс/см2; порожнем - 1,4 - 1,8 кгс/см2. В связи с более медленным наполнением тормозных цилиндров грузовые воздухораспределители должны давать начальный скачок давления 0,4 – 0,8 кгс/см2, обеспечивающий прижатие тормозных колодок к колесам, затем производить быстрое начальное наполнение до включения «замедлителя» и плавное повышение давления до полной величины.

Каждый тип воздухораспределителей рассчитан на определенную длину поезда, которая зависит от скорости распространения тормозной волны. Скорость распространения тормозной волны при полном служебном торможении должна быть не менее 100 м с; при экстренном торможении не менее 200 м/с. Поэтому пассажирский воздухораспределитель усл.№ 292 рассчитан на длину поезда 700 метров, а грузовой усл.№ 483 на 1400 метров.
Современные воздухораспределители должны производить торможение и отпуск тормозов с изменением силы нажатия тормозных колодок от 0 до максимума и от максимума до 0 в зависимости от полученного сигнала на действие и режима работы.
Любые неисправности отдельного воздухораспределителя не должны вызывать самопроизвольного отпуска исправно действующих тормозов поезда.

Воздухораспределитель усл. № 292-00

Воздухораспределитель усл. № 292-001 устанавливается на пассажирском подвижном составе. Он относится к непрямодействующим тормозам темпового типа.

Зарядка и отпуск ВР № 292

Воздухораспределитель состоит из магистральной части 11 с режимным переключателем, крышки 1 с камерой дополнительной разрядки (КДР) и ускорителя экстренного торможения 3. В корпусе крышки 1 расположен фильтр 13, буферное устройство 2 и камера дополнительной разрядки объемом 1 л. В корпусе магистральной части размещены магистральный и переключательный органы.
Магистральный орган имеет магистральный поршень 12, главный 9 и отсекательный 10 золотники. Свободный продольный ход главного золотника в хвостовике магистрального поршня составляет 7 мм. В корпус 11 с левой стороны ввернута заглушка 8 со сквозным отверстием к ЗР. Заглушка является упором для пружины буфера отпуска 7.
На хвостовик режимной переключательной пробки надета ручка 14, имеющая три положения:

  • Д - ручка наклонена в сторону магистрального отвода. При таком положении ручки воздухораспределитель работает в длинносоставных пассажирских поездах и грузовых поездах;
  • К - вертикальное положение ручки. В таком положении ручка должна быть, когда воздухораспределитель включен в пассажирский поезд нормальной длины (до 20 вагонов включительно);
  • УВ - наклонное в сторону тормозного цилиндра. В этом случае ускоритель экстренного торможения выключен. В таком положении ручка должны быть в тех случаях, когда воздухораспределитель при служебном торможении самопроизвольно срабатывает на экстренное торможение.

В корпусе ускорителя экстренного торможения 3 запрессована втулка и прокладка поршня ускорителя экстренного торможения 5, а также седло срывного клапана 4. Поршень ускорителя 5 уплотнен резиновой манжетой и имеет в диске отверстие диаметром 0,8 мм, сообщающее полость между прокладкой и манжетой с полостью У1 над поршнем. Срывной клапан своим выступом входит в полукольцевой паз лапы поршня ускорителя экстренного торможения 5 с зазором (по вертикали) 3,5 мм при нижнем положении поршня и клапана.

Действие воздухораспределителя

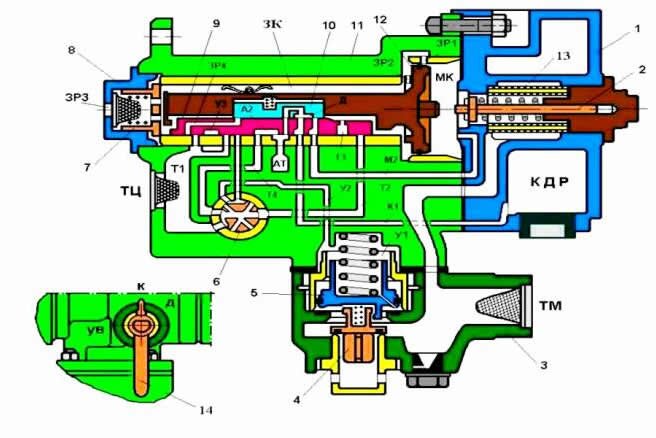

Зарядка. По магистральному отводу воздух поступает в корпус ускорителя. Здесь его путь раздваивается. (рисунок выше). Одна часть воздуха проходит через стаканчатый фильтр 13 крышки и поступает в магистральную камеру МК. Под давлением воздуха магистральный поршень смещается в отпускное положение, в сторону золотниковой втулки. Вместе с поршнем в отпускное положение (влево) смещаются отсекательный и главный золотник. Но раньше, чем заплечики магистрального поршня коснутся притирочной ленты золотниковой втулки, хвостовик его упрется в буфер отпуска 7. Если напор воздуха на магистральный поршень мал, то буфер утоплен не будет. При таком положении магистрального поршня воздух из МК будет проходить в золотниковую камеру (ЗК) по трем каналам ЗР1 каждый диаметром 1,25 мм, затем по кольцевому зазору шириной 2,5 мм между поршнем и втулкой, и каналу ЗР2 диаметром 2 мм в заплечиках поршня. Если же напор воздуха велик и хвостовик утопил буфер, т.е. сжал пружину, то магистральный поршень прижмется заплечиками к золотниковой втулке. В этом случае воздух из МК будет поступать по трем каналам ЗР1 и одному каналу ЗР2 в заплечиках поршня. Из золотниковой камеры воздух по каналу ЗР3 проходит в запасный резервуар, наполняя его до 4,8 кгс/см2 за 2,5 - 3 мин при зарядном давлении в тормозной магистрали 5,0 кгс/см2.
Из камеры МК по каналу М2 воздух проходит сквозь главный золотник под отсекательный золотник.
Вторая часть воздуха идет под ускорительный поршень, поднимает его и по каналу диаметром 0,8 мм перетекает в камеру У1 над поршнем. Из камеры У1 по каналу У2 и через переключательную пробку воздух поступает под главный золотник, если воздухораспределитель включен на режимы Д и К. Если воздухораспределитель включен на режим УВ, то воздух из камеры У1 доходит только до переключательной пробки.
В отпускном положении золотников тормозной цилиндр через переключательную пробку каналами Т1, Т4, А2 связан с атмосферой. Каналом К1 через главный и отсекательный золотник камера дополнительной разрядки сообщена с атмосферой.

Разрядка (мягкость). Мягкостью называют способность ВР не срабатывать на торможение при падении давления в ТМ до какого-то предельного темпа.
При медленном снижении давления в тормозной магистрали темпом до 0,5 кгс/см2 за 75 секунд воздух через зарядные отверстия ЗР3, ЗР2 и ЗР1 успевает перетекать из ЗР в ЗК и далее в МК, не вызывая роста перепада давления на магистральном поршне, то есть не вызывая перемещения его в тормозное положение. Таким образом, воздухораспределитель не реагирует на утечки из тормозной магистрали, не превышающие темпа мягкости, и тормоза в действие не приходят.

Служебное торможение. При разрядке тормозной магистрали темпом служебного торможения на величину 0,3 кгс/см2 и более падает давление в магистральной камере воздухораспределителя.

служебное торможение ВР № 292

Служебное торможение

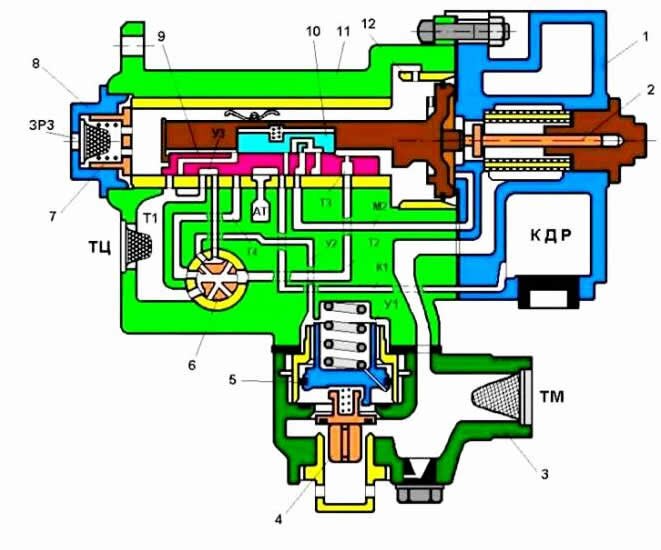

Под большим давлением со стороны запасного резервуара магистральный поршень перемещается в сторону крышки, своим уплотнительным кольцом закрывает отверстие ЗР1 и разобщает запасный резервуар с тормозной магистралью. Вместе с поршнем перемещается и отсекательный золотник, который разобщает камеру дополнительной разрядки с атмосферой, сообщает ее с магистральной камерой и открывает канал ЗР4 на верхнем лице главного золотника. Происходит дополнительная разрядка магистральной камеры в камеру дополнительной разрядки на 0,4 кгс/см2 по каналам М2, К1 и выемкам золотников. Благодаря резкой дополнительной разрядке магистральной камеры, магистральный поршень переместится еще в сторону крышки и передвигает главный золотник так, что канал ЗР4 совпадет с каналом Т1 тормозного цилиндра. Дополнительная разрядка тормозной магистрали главным золотником будет прекращена.

Сжатый воздух из запасного резервуара по каналам ЗР3, ЗР4, Т1 перетекает в тормозной цилиндр. Магистральный поршень откроет отсекательным золотником канал ЗР4 на такую величину, чтобы запасный резервуар разряжался в тормозной цилиндр темпом, равным темпу разрядки тормозной магистрали. Получив нужную величину ступени торможения, машинист переводит ручку поездного крана в положение перекрыши и прекращает разрядку тормозной магистрали. Когда запасный резервуар разрядится до давления на 0,1 – 0,2 кгс/см2 ниже, чем давление в тормозной магистрали, магистральный поршень вместе с отсекательным золотником сдвинется в сторону тормозного цилиндра и прекратит разрядку запасного резервуара в тормозной цилиндр, так как канал ЗР4 на верхнем лице главного золотника будет перекрыт. При повторной разрядке тормозной магистрали магистральный поршень сдвинет в тормозное положение только отсекательный золотник и разрядит запасный резервуар в тормозной цилиндр на величину, равную разрядке тормозной магистрали. После этого поршень опять переместится в положение перекрыши. Так получаются ступени служебного торможения. Торможение может продолжаться ступенями, пока давления в запасном резервуаре и тормозном цилиндре не сравняются. Величина давления в тормозном цилиндре зависит от диаметра тормозного цилиндра и длины хода поршня тормозного цилиндра, т.е. от объема последнего. В положении перекрыша воздухораспределитель не пополняет утечки из ТЦ.

Отпуск. При повышении давления в тормозной магистрали на 0,2 – 0,3 кгс/см2 выше, чем в запасном резервуаре, магистральный поршень перемещается в отпускное положение. Золотники сообщают камеру дополнительной разрядки и тормозной цилиндр с атмосферой. Воздух из тормозного цилиндра выходит в атмосферу через переключательную пробку, следовательно, время выпуска воздуха из тормозного цилиндра зависит от режима работы воздухораспределителя. При режиме К проходные каналы шире, поэтому опорожняться тормозной цилиндр будет быстрее, чем на режимах Д и УВ ( на режиме К 9-12 сек, а на режиме Д и УВ 19-24 сек). Зарядка запасного резервуара и золотниковой камеры происходит вместе с отпуском.

экстренное торможение ВР № 292

Экстренное торможение

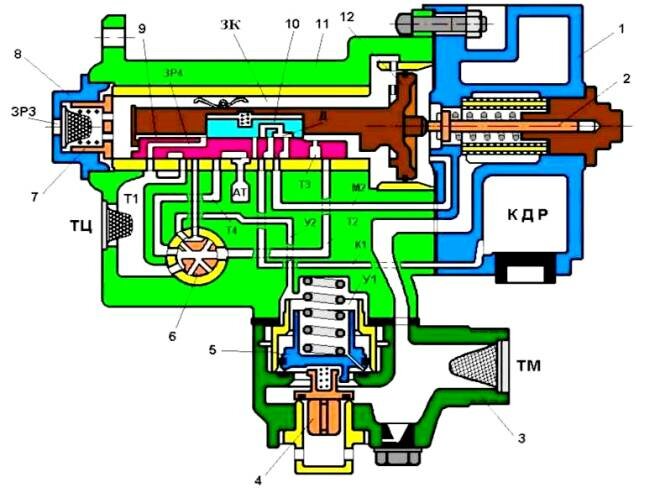

Экстренное торможение. При резком снижении давления в тормозной магистрали, темпом экстренного торможения магистральный поршень быстро перемещается в тормозное положение до упора в прокладку, сжимая пружину буфера и утапливая буферный стержень. Так же быстро перебрасывается и главный золотник. В крайнем тормозном положении выемка У3 сообщит камеру У1 с тормозным цилиндром. Давление на ускорительный поршень сверху резко упадет до нуля. Под давлением магистрального воздуха поршень ускорителя быстро поднимается вверх на 9 мм и увлекает за собой срывной клапан. Клапан отрывается от седла, и тормозная магистраль сообщается с атмосферой. Происходит дополнительная разрядка тормозной магистрали. Канал Т3 главного золотника совпадет с каналом Т2. По этим каналам и через переключательную пробку воздух из запасного резервуара перетекает в тормозной цилиндр. Давление в тормозном цилиндре увеличивается. Одновременно растет давление на поршень ускорителя со стороны камеры У1. Когда давление в тормозной магистрали и камере У1 выровняются, пружина сдвигает поршень ускорителя со срывным клапаном вниз. Посадка клапана 4 на седло происходит тогда, когда давление в тормозной магистрали равно 1,5 – 2,0 кгс/см2. Так при экстренном торможении работает воздухораспределитель на режимах К и Д. На режиме УВ разрядки тормозной магистрали ускорителем нет.

Чтобы выключить воздухораспределитель, необходимо перекрыть разобщительный кран на отводе от тормозной магистрали и выпускным клапаном разрядить запасный резервуар и тормозной цилиндр.

Воздухораспределитель №292-001 имеет простую конструкцию, высокую чувствительность к действию и легкий отпуск тормозов. Он обеспечивает скорость распространения тормозной волны при служебном торможении 120 м с и при экстренном 190 м с.

Недостатками воздухораспределителя является ограниченность запаса воздуха на торможение объемом запасного резервуара, отсутствие питания утечек тормозного цилиндра, зависимость давления в цилиндре от величины зарядного давления и соотношения объемов запасного резервуара и тормозного цилиндра. Кроме того, в воздухораспределителе используется большое количество цветного металла и притираемых деталей, требующих трудоемких работ при изготовлении и ремонте.
