ВОЗДУХОРАСПРЕДЕЛИТЕЛЬ УСЛ. № 242. УСТРОЙСТВО И ЗАРЯДКА

ВР состоит из двух частей — переходника с ускорителем экстренного торможения № 241.020 и главной части № 242.010 с переключателем режима работы. Основные детали прибора приведены на рис. 1.

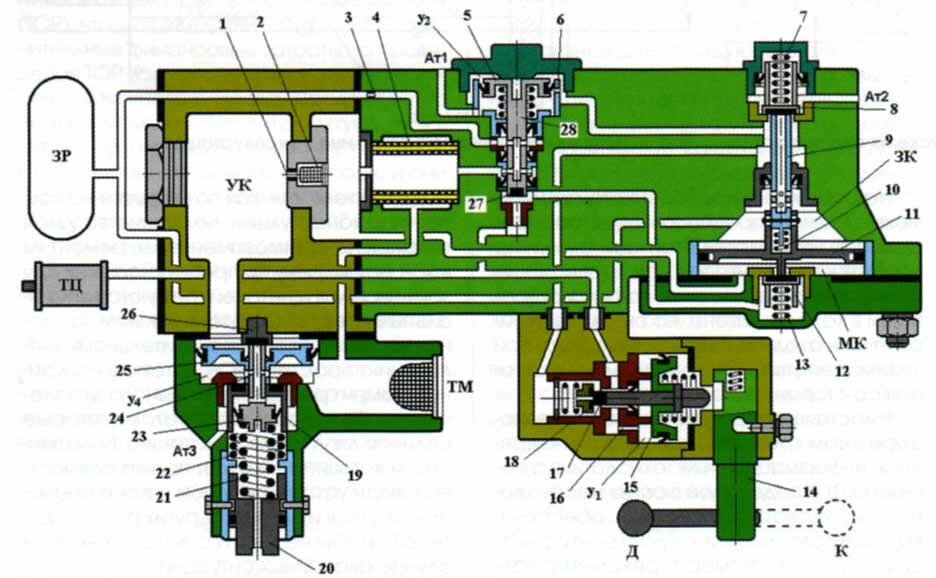

Рис. 1. Устройство воздухораспределителя № 242:
1, 3.6.16 — калиброванные отверстия; 2,4 — фильтры; 5 — поршень ограничителя дополнительной разрядки ТМ;
7, 10, 13, 21, 22 — пружины; 8 — выпускной клапан; 9 — полый стержень; 11 — главный поршень; 12 — клапан дополнительной разрядки; 14 — упорка переключателя режимов работы; 15 — поршень переключателя режимов работы; 17. 28 — штоки; 18 — тормозной клапан; 19 — срывной клапан; 20 — упорка переключателя экстренного торможения; 23, 26 — клапаны; 24 — отверстие; 25 — поршень ускорителя экстренного торможения; 27 — клапан ограничения дополнительной разрядки; УК — ускорительная камера; ЗК — золотниковая камера; МК — магистральная камера; ТМ — тормозная магистраль, ЗР — запасный резервуар; ТЦ — тормозной цилиндр

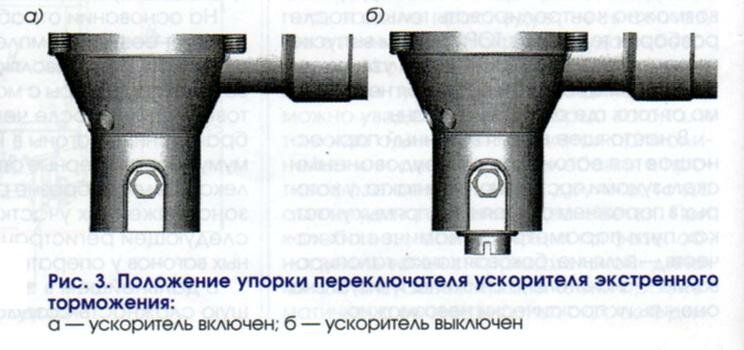

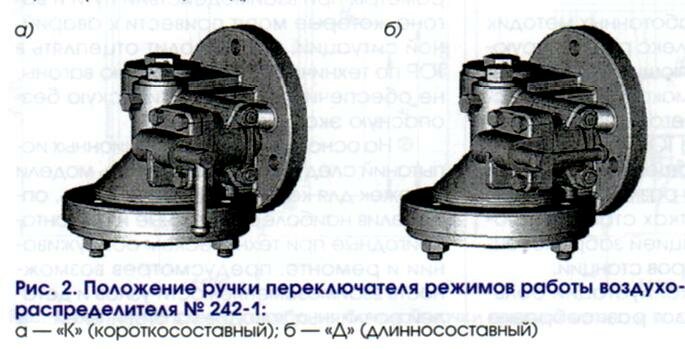

ВР № 242 имеет три режима работы: короткосоставный («К»), длинносоставный («Д») и ускоритель экстренного торможения выключен («УB»). Положение ручки переключателя режимов показано на рис. 2, а положение упорки переключателя ускорителя экстренного торможения — на рис. 3.

ПРИНЦИП ДЕЙСТВИЯ

Исходное положение

Когда сжатый воздух в тормозной магистрали (ТМ) отсутствует (см. рис. 1), главный поршень 11 занимает среднее положение. При этом выпускной клапан 8 закрыт усилием пружины 7, а клапан 12 дополнительной разрядки ТМ – пружины 13.

Поршень 5 ограничителя дополнительной разрядки ТМ под усилием своей пружины занимает крайнее верхнее положение, при котором манжета поршня открывает калиброванное отверстие 6. Через это отверстие, а также через калиброванное отверстие 16 полость У2 сообщается с полостью У1, а ТЦ — с атмосферой Ат1. Клапан 27 ограничения дополнительной разрядки открыт, а осевой канал в штоке 28 сообщает запасный резервуар (ЗР) с ТМ через фильтр 4.
Тормозной клапан 18 переключателя режимов работы открыт штоком поршня 15, сдвинутого влево под действием пружины. Срывной клапан 19 и поршень 23 под усилием большой пружины 22 и малой 21, занимают крайнее верхнее положение, а клапан 26 перекрывает осевой канал полого штока поршня 23.

Зарядка воздухораспределителя

При зарядке (рис. 4) сжатый воздух из ТМ поступает в камеру У4 и через фильтр 4 по каналу а — в магистральную камеру МК. Главный поршень 11 перемещается вверх и отжимает от седла выпускной клапан 8.

Рис. 4 Зарядка воздухораспределителя 242-1

Одновременно сжатый воздух из ТМ по осевому каналу в штоке 28 и каналу н через калиброванное отверстие 3 поступает в ЗР и далее по каналу б — в золотниковую камеру (ЗК) и в полый стержень 9. Ускорительная камера (УК) заряжается через колпачковый фильтр 2 и калиброванное отверстие 1.
После окончания зарядки тормоза, когда давления в МК и ЗК выравниваются, главный поршень 11 перемещается вниз. При этом выпускной клапан 8 под действием пружины 7 также перемещается вниз (опускается на седло).

В поездном положении ТМ сообщается с ЗР через калиброванное отверстие 3, а ТЦ продолжает сообщаться с Ат1 по каналу л через открытый тормозной клапан 18, каналы г и д, полость У2 и калиброванное отверстие 6. Вследствие этого сжатый воздух накапливается в ТЦ, и самопроизвольного торможения в случае возможного пропуска выпускного клапана 8 не происходит.
