Воздухораспределитель № 292. Устройство

ВОЗДУХОРАСПРЕДЕЛИТЕЛЬ УСЛ. № 292. УСТРОЙСТВО

Общий вид воздухораспределителя

Общий вид воздухораспределителя № 292

Состоит из трёх частей, отлитых из чугуна, соединённых друг с другом болтами через резиновые уплотнения. Эти части называются: магистральная часть, крышка, ускоритель экстренного торможения.

Воздухораспределитель № 292

Магистральная часть (1) имеет фланец, в котором имеются каналы, ведущие к ЗР и ТЦ. В ней есть две цилиндрические расточки, и в них запрессованы латунные втулки – ПОРШНЕВАЯ (9) и ЗОЛОТНИКОВАЯ (2).
Поршневая втулка – это просто латунный цилиндр, по которому ходит магистральный поршень. Правда, заметим, что в ней высверлены три отверстия диаметром 1,25 мм каждое. Отверстия эти - в один рядок, лежащий поперек втулки. Почему бы не просверлить одно отверстие с равновеликим проходным сечением? Меньше мороки, а эффект тот же? Это сделано для того, чтобы магистральный поршень, совершив меньший ход, мог или открыть или перекрыть эти отверстия своим уплотнительным кольцом. Для отверстия большего диаметра понадобилось бы и поршень сдвигать дальше.
Золотниковая втулка не совсем цилиндрическая, а имеет сверху и снизу плоские площадочки, так сказать, потолок и пол.

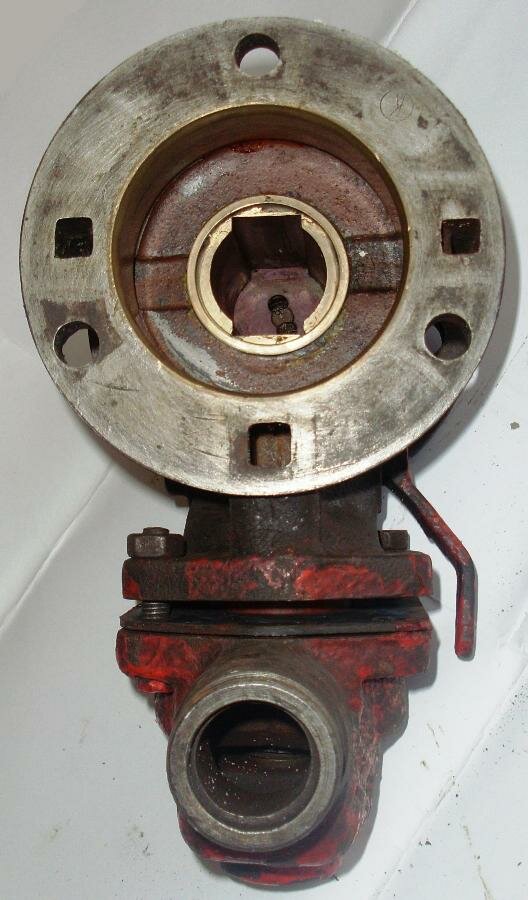

Воздухораспределитель № 292

На этой фотографии достаточно хорошо видна магистральная втулка
и очень хорошо золотниковая с "потолком" и "полом"

Плоская поверхность снизу (которая пол) является ЗЕРКАЛОМ ЗОЛОТНИКА.
Золотниковая пара часто встречается в тормозных приборах. Это две детали, прижатые одна к другой хорошо отшлифованными поверхностями. Подвижная деталь называется ЗОЛОТНИК, неподвижная – ЗЕРКАЛО ЗОЛОТНИКА. В золотнике и зеркале есть каналы, которые при взаимном перемещении (скольжении золотника по зеркалу) будут или сообщаться, или разобщаться. Суть работы золотниковой пары в том, что их поверхности, как говорят, «притёрты», то есть, отшлифованы трением одна о другую. Из-за этого, без каких либо прокладок и уплотнений обеспечивается герметическое соединение каналов. А название, вероятно, оттого, что для зеркала и золотника материалом служат бронза или латунь, металлы с золотым блеском.
Итак, золотниковая втулка имеет снизу площадочку, являющуюся зеркалом золотника. В ней высверлено 8 каналов, иные – круглые, иные – овальные. Это число мы запоминать не станем, оно нам ни к чему, так, для общего сведения.

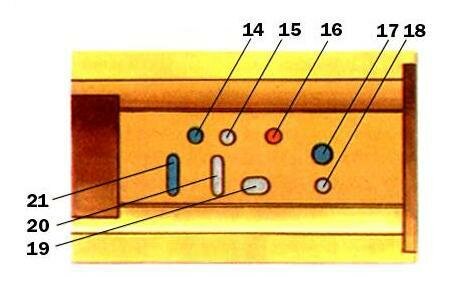

Зеркало золотника

Зеркало золотника в низу золотниковой втулки

К зеркалу прижат ГЛАВНЫЙ ЗОЛОТНИК (поз.6 на верхнем рисунке). Прижимается он лепестковой пружиной, которая упирается лепестками в «потолок».

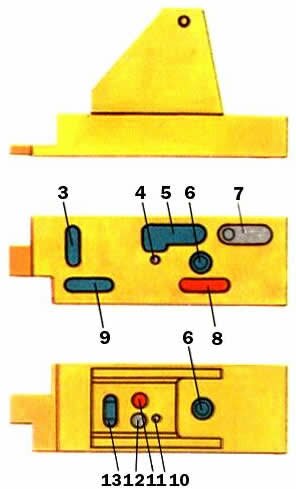

Главный золотник

Главный золотник: вид сбоку (на верхней картинке), лицо золотника, прижимающееся к зеркалу (на средней картинке) и зеркало для отсекательного золотника (на нижней картинке)

Верх главного золотника, в свою очередь, является зеркалом для т.н. ОТСЕКАТЕЛЬНОГО ЗОЛОТНИКА (поз. 5). Он маленький, имеет всего-то пару канальцев, а прижимается к главному золотнику витой пружиной, расположенной в сверлении хвостовика поршня.
Вернёмся к МАГИСТРАЛЬНОМУ ПОРШНЮ (7), о котором вскользь уже упоминалось. Он уплотнён бронзовым кольцом, а со стороны золотниковой втулки имеет круговой БУРТ (или ПОЯСОК), в котором имеется одно отверстие диаметром 2 мм. Форма поршня такова, что и с противоположной стороны он имеет кольцеобразный выступ, о назначении которого мы узнаем позднее. Хвостовик поршня имеет РАМКУ (или, как пишут в других учебниках -ЗАПЛЕЧИКИ), куда входят золотники, и главный и отсекательный. При перемещении поршня хвостовик потянет золотники за собой. Причём, если отсекательный золотник вставлен в рамку практически вплотную, то главный золотник вставлен с зазором 7,5 мм, что допускает ход поршня (и штока его) без перемещения золотника – так называемый ХОЛОСТОЙ ХОД.

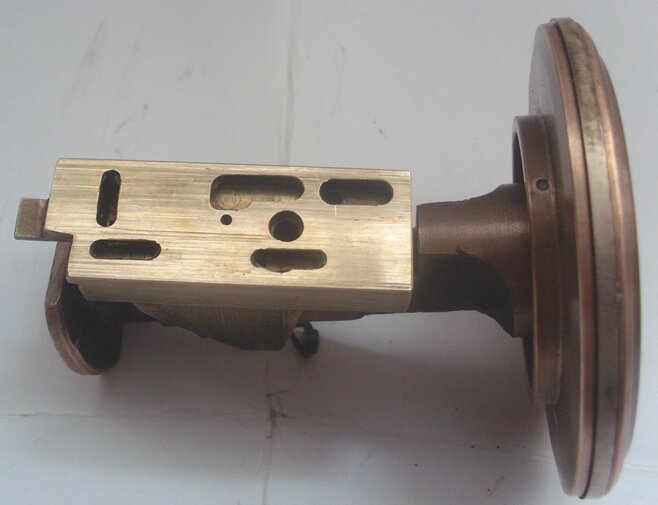

Поршень с золотником

На фото - магистральный поршень с золотниками. Видно уплотнительное кольцо, видно отверстие диаметром 2 мм в пояске поршня (правда, оно выглядит большим). Видно лицо главного золотника. На самом деле поршень должен быть перевернут и лицо обращено вниз. Снизу, если присмотреться, видна пружинка, которой главный золотник упирается в "потолок". Слева виден упор в форме срезанного круга. Этим упором шток поршня упирается в левое буферное устройство.

Левым (по картинке) концом хвостовик упирается в буфер, состоящий из подпружиненного буферного стакана (32) и буферной заглушки (31). При этом в буферной заглушке есть отверстие диаметром 9 мм, через которое полость внутри золотниковой втулки (её называют ЗОЛОТНИКОВАЯ КАМЕРА, ЗК) сообщается с ЗР. На этом месте установлен фильтрующий сетчатый колпачок.
Ниже золотниковой втулки есть ещё одна расточка, куда запрессована слегка коническая латунная втулка переключателя режимов (поз.28). В неё вставлена коническая же переключательная пробка (29), прижимаемая ко втулке пружиной и заглушкой. На пробку надета ручка, имеющая три положения.

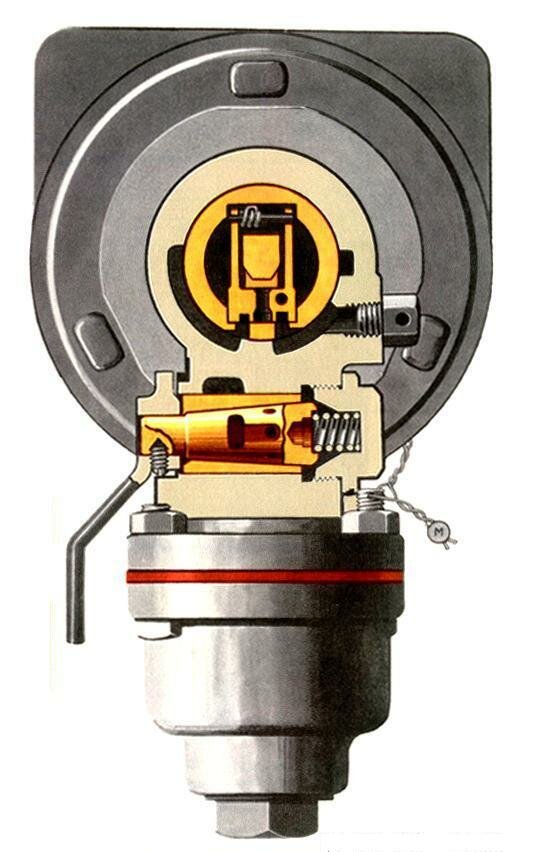

Воздухораспределитель № 292

Вот, собственно, и всё о магистральной части.
Конструкция КРЫШКИ (поз.11) совсем проста. В ней расположен упорный стержень, (поз.14) который прижимается к бурту крышки пружиной с усилием 100 Н. Есть заглушка, закрывающая отверстие, через которое стержень вставлен, она же является направляющей, обеспечивающей продольное перемещение стержня без перекоса. Вокруг стержня – многослойный фильтр (поз.12). А также – круговая полость, которая называется КАМЕРОЙ ДОПОЛНИТЕЛЬНОЙ РАЗРЯДКИ (КДР) и имеет объём около 1 литра.

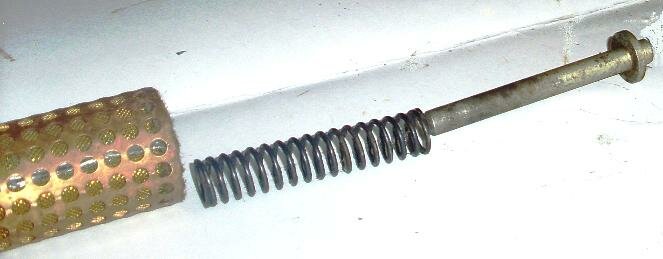

Фильтр, буферный стержень

На фото: фильтр, пружина, буферный стержень правого буферного устройства

Третья часть – ускоритель экстренного торможения. В корпусе ускорителя (если не брать во внимание всякие монтажные стаканы и заглушки) есть всего две подвижные детали. Внизу – АТМОСФЕРНЫЙ КЛАПАН (поз.22), имеющий направляющий хвостовик (т.е. предотвращающий перекосы), прижатый пружиной к седлу. А сверху – деталь похитрей. Она называется ПОРШЕНЬ УСКОРИТЕЛЯ (поз.19), но это одновременно и поршень, и клапан, да ещё и тянущий рычаг для клапана атмосферного. А именно: он имеет бурт, который входит в полукольцевой паз атмосферного клапана, причём с зазором в осевом направлении 3,5 мм. То есть, поршень сначала вхолостую сдвинется вверх на 3,5 мм, а уж потом увлечёт за собой атмосферный клапан. Также в поршне есть дроссельное отверстие диаметром 0,8 мм, причем расположено оно таким образом, что открывается лишь тогда, когда поршень отойдёт от седла. Слово «дроссельное», как я вычитал в словаре, происходит от немецкого «сокращать, глушить, душить» и означает в технике понижение давления проходящего через сужение газа с увеличением скорости потока.

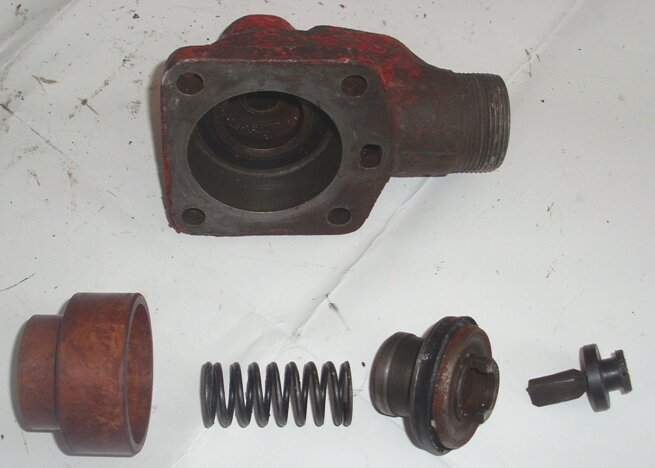

Ускоритель
