ЭЛЕКТРОВОЗДУХОРАСПРЕДЕЛИТЕЛЬ УСЛ. № 305. УСТРОЙСТВО

Электровоздухораспределитель усл. № 305-000 применяется в пассажирских поездах с локомотивной тягой, оборудованных электропневматическими тормозами по двухпроводной электрической схеме.
С 1961 г. одна из модификаций электровоздухораспределителя — усл. № 305-001 — применяется также в электропоездах вместо электровоздухораспределителя усл. № 170. Конструкция электровоздухо-распределителя усл. № 305-001 в основном такая же, как и прибора усл. № 305-000, но схема включения его в электрические цепи управления тормозами иная. Масса электровоздухораспределителя 13,5 кг.

Устройство

Электровоздухораспределитель усл. № 305-000 состоит из четырех основных частей:

  • рабочей камеры 26,
  • электрической части с корпусом 10,
  • пневматического реле с корпусом 14
  • и переключательного клапана 32.

Рабочая камера 26 предназначена для установки на ней электровоздухораспределителя и воздухораспределителя № 292. Когда мы рассмаривали общее устройство тормозного оборудования вагонов, мы отмечали, что на пассажирских вагонах одновременно устанавливается и электрический, и пневматическмий воздухораспределитель № 292. Полость рабочей камеры объемом 1,5 л является управляющим резервуаром пневматического реле.

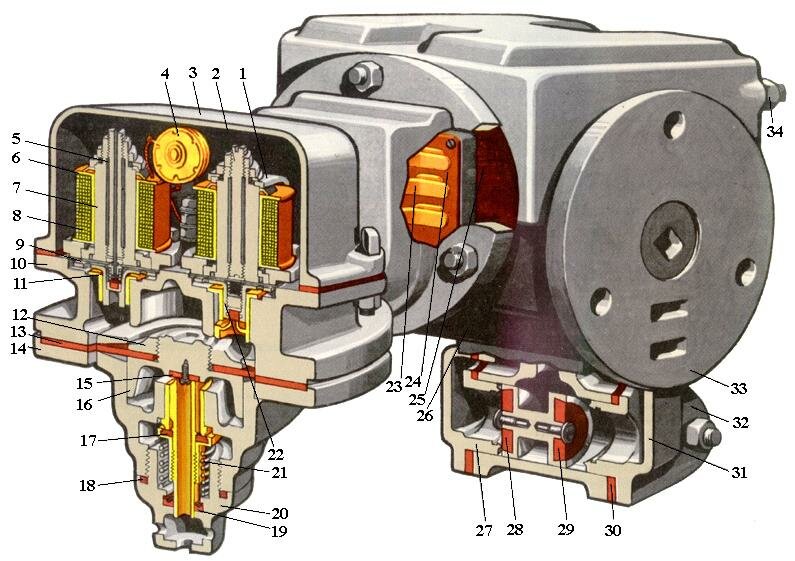

Электровоздухораспределитель 305

Корпус камеры имеет четыре фланца - спереди, справа, сзади и снизу.
К одному из фланцев (мы его по рисунку назвали передним) через прокладку 25 крепится электровоздухораспределитель усл. № 305-000. На этом фланце также размещена контактная колодка 24 с тремя электрическими контактами 23. С противоположной стороны имеется фланец (на рисунке не виден), к которому на шпильках 34 крепится воздухораспределитель усл. № 292-001. На фланце, расположенном внизу, укрепляется переключательный клапан 32. Четвертый фланец 33 служит для подсоединения к тормозному цилиндру.
Электрическая часть является возбудительным органом электровоздухораспределителя.
Изменение давления сжатого воздуха в рабочей камере, а следовательно, и действие прибора осуществляется в зависимости от возбуждения током катушек 8 электромагнитных вентилей. Корпус 10 электрической части имеет три фланца, из которых боковой предназначен для привалки к камере 26, а нижний — для крепления пневматического реле. На верхнем фланце под крышкой 3 расположены электромагнитные вентили, выпрямительный клапан 4 и собрана электрическая цепь прибора.
Колодка на рабочей камере имеет три зажима, соответствующие трем контактам на панели электровоздухо-распределителя.

Фланцы воздухораспределителя

В системе двухпроводного электропневматического тормоза с прибором усл. № 305-000 к нижнему зажиму 1 подключается отвод от линейного провода. Остальные два зажима 2 и 3 не используются и являются резервными.
На вагонах электропоездов, где применяется прибор усл. № 305-001, в системе четырехпроводного электропневматического тормоза используются все три зажима, при этом в прибор не ставится выпрямительный клапан ВС.

Схема соединений воздухораспределителя 305

Катушки 8 вентилей укреплены на каркасах 6 и сердечниках 7. В конструкции электромагнитов предусмотрена регулировка величины напряжения отпадания (10 В) и притягивания (30 В) якорей вентилей без отъема катушек с помощью винтов 2 и 5. Вращением этих винтов достигается изменение воздушного зазора между магнитопро-водом катушки (ярмо 1, сердечник 7 и зажимной фланец) и якорями 11 и 22 в притянутом состоянии.
Детали обоих электромагнитов взаимозаменяемы, за исключением винтов 2 и 5, которые различаются тем, что винт 5 отпускного вентиля имеет сквозной осевой канал для прохода воздуха. Фланцы электромагнитов уплотняются металлическими диафрагмами 9 и паронитовыми прокладками.
Обе катушки вентилей имеют следующую характеристику: диаметр провода (голого) марки ПЭЛ-1 0,21 мм; сопротивление при 20 °С 360+20-40 Ом; число витков 6000; число ампер-витков 835; номинальное напряжение
50 В; мощность 6,95 Вт.
Пневматическое реле является рабочим органом электровоздухораспределителя, осуществляющим наполнение тормозного цилиндра сжатым воздухом и выпуск его в атмосферу в зависимости от изменения давления в рабочей камере. Реле состоит из корпуса 14 с клапанно-диафрагменным устройством.
Гибкая резиновая диафрагма 13 зажата по краям между фланцами корпусов электрической части и реле, а в центре — между верхним 12 и нижним 16 зажимами. Последний является и корпусом атмосферного резинового клапана 15, который прикреплен винтом.
Питательный клапан 17 прижимается к своему седлу пружиной 21. Полость корпуса в которой расположен питательный клапан уплотнена резиновой прокладкой 18 и манжетой 19. В нижней крышке 20 имеется семь атмосферных отверстий.
Переключательный клапан 32 предназначен для подключения тормозного цилиндра к каналам электровоздухораспределителя или воздухораспределителя в зависимости от того, какое осуществляется управление  тормозами  — электрическое или пневматическое.
Части 27 и 31 установлены на прокладках 30. Площади обоих уплатнений 28 со стороны воздухораспределителя и 29 со стороны электровоздухо-распределителя одинаковые, поэтому перемещение из одного положения в другое происходит при незначительной разнице давления воздуха на него с той и другой стороны.
