СПРАВКА О ТОРМОЗАХ ФОРМЫ ВУ-45

Справка (формы ВУ-45) об обеспечении поезда тормозами и исправном их действии и порядок ее заполнения

По результатам полного опробования тормозов осмотрщик вагонов составляет и выдает машинисту справку формы ВУ-45.
Справка ВУ-45 выдается также и при сокращенном опробовании тормозов, если оно выполняется после полного опробования от стационарной компрессорной установки или другого локомотива.
Справка ВУ-45 составляется под копирку в двух экземплярах. Машинист хранит справку до конца поездки и сдает вместе со скоростемерной лентой, а осмотрщик хранит копию справки семь суток. При смене локомотивных бригад справка передается сменяющему машинисту, а на скоростемерной ленте делается
соответствующая запись. При групповом опробовании автотормозов осмотрщик вагонов хвостовой группы записывает на отдельном листе номер и выход штока тормозного цилиндра хвостового вагона и расписывается, ниже он записывает номер вагона, у которого происходит встреча с осмотрщиком головной группы. Головной осмотрщик на основании данных, указанных на полученном листе, делает запись в справку ВУ-45. Переданный лист хранится вместе со справкой ВУ-45 семь дней.
В справке указываются данные о:

  • требуемом и фактическом расчетном нажатии колодок;
  • требуемом количестве ручных тормозов в осях для удержания грузовых, грузо-пассажирских и почтово-багажных поездов на месте (при этом вес локомотива не учитывается);
  • фактическом наличие ручных тормозных осей;
  • номер хвостового вагона;
  • номер вагона встречи осмотрщиков головной и хвостовой группы,
  • величина выхода штока тормозного цилиндра на хвостовом вагоне;
  • количество (в процентах) в поезде композиционных колодок;
  • время вручения справки;
  • данные о плотности тормозной сети поезда при втором и четвертом положении ручки крана машиниста;
  • значение зарядного давления в тормозной магистрали хвостового вагона;
  • для грузовых поездов длиной более 100 осей - наибольшее время отпуска автотормозов двух хвостовых вагонов.

Для электропоездов всех серий, дизель-поездов и пассажирских поездов с локомотивами серии ЧС, ВЛ-80, ВЛ-65, ВЛ-82, ВЛ-82м, ВЛ-10, ВЛ-11, ВЛ-11м, ВЛ-60п, ТЭ7, ТЭ10, ТЭП60, 2ТЭП60, ТЭП70 и составами, сформированными из цельнометаллических вагонов для перевозки пассажиров, в том числе вагонов габарита РИЦ (кроме межобластных) при 100% включенных и неравно действующих тормозах допускается принимать расчетное нажатие без подсчета. В этом случае в справке формы ВУ-45 таблица тормозных нажатий не заполняется, а в строке «Всего» указывается величина требуемого нажатия колодок.

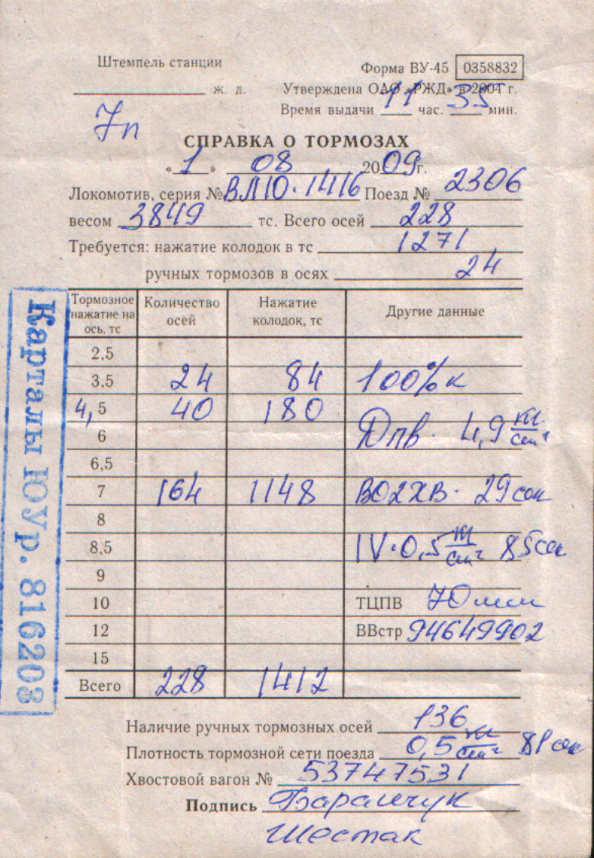

Справка о тормозах ВУ-45


Плотность тормозной сети от локомотива при полном опробовании должны проверять машинист и осмотрщик вагонов. При сокращенном опробовании тормозов и в других случаях присутствие осмотрщика вагонов при проверке плотности не требуется.
Результат проверки плотности тормозной сети поезда записывает в справку формы ВУ-45 осмотрщик вагонов, производивший полное опробование автотормозов. В остальных случаях результат проверки плотности тормозной сети поезда записывает в справку формы ВУ-45 машинист.

Пример заполнения справки формы ВУ-45. Грузовой поезд весом 3040 т состоит из 54 четырехосных вагонов. Из них: 17 вагонов на порожном режиме; 15 вагонов на среднем режиме с композиционными колодками; 10 вагонов на среднем режиме с чугунными колодками; 12 вагонов на груженом режиме с чугунными колодками.
Руководящий спуск на участке - 0,010.
В соответствии с нормативами по тормозам единое наименьшее тормозное нажатие в пересчете на чугунные тормозные колодки для состава грузового груженого поезда составляет 33 тс на каждые 100 тс веса. Требуемое тормозное нажатие колодок для поезда составит:

где: Сумма Кр - требуемое расчетное тормозное нажатие колодок поезда;
Jр - наименьшее тормозное нажатие на каждые 100 тс веса поезда;
Q - вес поезда.
Требуемое количество ручных тормозов для удержания на месте состава грузового, грузо-пассажирского и почтово-багажного поездов (без локомотива) после остановки на перегоне в случае порчи автотормозов определяется в зависимости от крутизны спуска. Для уклона крутизной 0,010 на каждые 100 тс веса требуется 0,8 оси ручного тормоза.


где:
n - требуемое количество ручных тормозов для удержания на месте состава.
Результат округляется в большую сторону.
Остальные сведения записывают в справку формы ВУ-45 по результатам полного опробования тормозов.
Машинист, получив справку, обязан убедится, что отмеченные в ней данные о тормозах поезда соответствуют нормам, установленным МПС.
При следовании с поездом двойной или многократной тягой машинисты всех локомотивов до отправления должны лично ознакомиться с данными, указанными в справке формы ВУ-45.

Полное опробование тормозов у группы вагонов, прицепленных к одиночно следующему локомотиву

При прицепке на станции, имеющей пункт технического обслуживания, к одиночно следующему локомотиву группы вагонов независимо от их количества осмотр прицепляемых вагонов и полное опробование автотормозов производят осмотрщики вагонов в полном соответствии с требованиями ПТЭ.
На станциях, где нет пунктов подготовки вагонов к перевозкам и пунктов технического обслуживания, каждый вагон перед постановкой в поезд должен быть осмотрен и подготовлен для следования до ближайшей станции, имеющей пункт технического обслуживания. При прицепке на таких станциях к одиночно следующему локомотиву не более пяти вагонов, осмотр и полное опробование автотормозов производятся без вручения машинисту локомотива справки формы ВУ-45, а данные о весе поезда, тормозном нажатии с учетом веса и тормозных средств локомотива, дате, времени полного опробования тормозов и плотности тормозной магистрали
машинист записывает в журнал формы ТУ-152 и расписывается вместе с помощником.
Все исправные автотормоза в поезде должны быть включены на соответствующий режим торможения, а последние два вагона быть с включенными и исправно действующими автотормозами. Максимальная скорость движения поезда определяется по фактическому наличию тормозного нажатия с учетом веса и тормозных средств локомотива.
Поезд следует без справки формы ВУ-45 до первой станции с пунктом технического обслуживания, где должно быть выполнено полное опробование тормозов и выдана справка формы ВУ-45.

Пример. К одиночно следующему тепловозу 2М62 на промежуточной станции «Лесная» прицепили 5 груженых полувагонов по 80 т брутто. Скорость следования на участке установлена 80 км/ч.
Решение. В журнале ТУ-152 записывают:
1.) Ст. «Лесная» 22 сентября 2001 г. 10 час. 30 мни.
2.) Вагоны для следования в поезде технически пригодны (из визуального осмотра машинистом согласно Инструкции по эксплуатации тормозов подвижного состава железных дорог).
3.) Вес поезда:

4.) Требуемое тормозное нажатие:

5.) Фактическое тормозное нажатие:

Так как фактическое тормозное нажатие превышает требуемое, то скорость следования установленная 80 км/ч.
6.) Плотность тормозной сети поезда 0,5/140/ 137 секунд;
7.) Полное опробование тормозов произведено: Машинист Иванов, пом. машиниста Морозов

Включение тормозов у недействующих локомотивов

Если автотормоз локомотива действует через кран № 254, то в одной из кабин выключают блокировочное устройство № 367, комбинированный кран на нем перекрывают (устанавливают в положение двойной тяги), ручки кранов машиниста устанавливают, как в нерабочей кабине. В другой кабине блокировочное устройство № 367 не выключают, комбинированный кран на нем перекрывают. Ручку крана машиниста № 395 переводят в шестое положение, а ручку крана № 254 в поездное.
Если автотормоз локомотива действует независимо от крана № 254, то разобщительные и комбинированный краны на питательной и тормозной магистралях перекрывают в обеих кабинах, блокировочные устройства № 367 выключают. Ручки кранов машиниста переводят в шестое положение.
Воздухораспределитель грузового локомотива устанавливают на равнинный режим отпуска и средний режим торможения, а воздухораспределитель пассажирского локомотива на соответствующий режим работы, в зависимости от способа пересылки «холодного» локомотива - в составе сплотки или в составе поезда.
Кран холодного резерва на воздуховоде, соединяющем тормозную магистраль с питательной через обратный клапан, открывают. Разобщительный кран на перепускной трубе главных резервуаров закрывают, оставляя включенным один главный резервуар или группу главных резервуаров.
Пересылка сплоток локомотивов с отключенными тормозами. Сплотка локомотивов с выключенными автотормозами может быть отправлена, если в хвост сплотки прицеплены два порожних четырехосных вагона с включенным автотормозом. Количество локомотивов в сплотке устанавливают из расчета обеспечения необходимого тормозного нажатия, которое с учетом веса и тормозных средства ведущего локомотива и вагонов должно быть на 100 тс веса сплотки:

  • не менее 6 тс для спусков крутизной до 0,010 включительно;
  • не менее 9 тс для спусков крутизной до 0,015 включительно;
  • не менее 12 тс для спусков крутизной до 0,020 включительно.

Скорость следования такой сплотки не должна превышать 25 км/ч. Обеспечение сплотки ручными тормозами должно соответствовать установленным действующим нормативам.

Пример. Определить, какое количество локомотивов серии 2М62 можно вести в сплотке с отключенными тормозами тепловозом 2М62 на участке с уклоном 0,012.
Решение:
1). Расчетная схема: в хвосте сплотки должны быть прицеплены два порожних четырехосных вагона с действующими автотормозами.
2). Тормозное нажатие действующего локомотива 2М62 и двух порожних вагонов:

3). Количество локомотивов в сплотке устанавливают из расчета обеспечения необходимого тормозного нажатия, которое с учетом веса ведущего локомотива и вагонов и их тормозов должно быть на 100 т веса не менее 9тс.

4). Вес сплотки локомотивов с недействующими тормозами:

где: 2g =240 т - расчетный вес тепловоза 2М62;
5). Количество тепловозов 2М62 с недействующими тормозами:
