РЫЧАЖНЫЕ ПЕРЕДАЧИ ВАГОНОВ
Рычажная передача грузовых вагонов
Для всех грузовых вагонов колеи 1520 мм характерной особенностью конструкции тормозной рычажной передачи является одностороннее нажатие тормозных колодок на колеса и возможность применения чугунных и композиционных колодок. Настройка рычажной передачи на определенный тип тормозных колодок выполняется
перестановкой валиков затяжки 1-2 в соответствующие отверстия горизонтальных рычагов тормозного цилиндра). Ближние к тормозному цилиндру отверстия к используются при композиционных колодках, а дальние отверстия ч - при чугунных колодках.

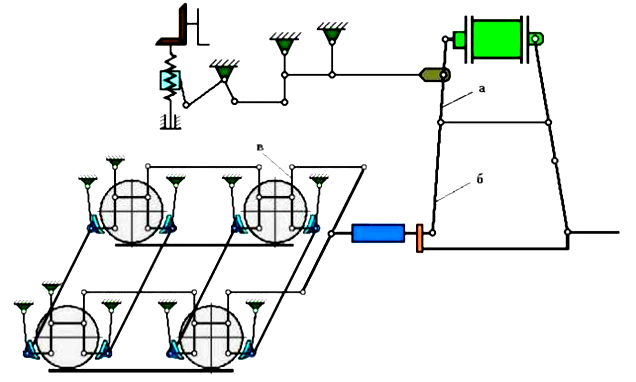

Устройство тормозной рычажной передача четырехосного грузового вагона показано на рисунке. Шток 6 поршня тормозного цилиндра и кронштейн мертвой точки 7 соединены валиками с горизонтальными рычагами 10 и 4, которые в средней части связаны между собой затяжкой 5. Затяжка 5 устанавливается в отверстия 8 при композиционных колодках, а при чугунных колодках в отверстие 9. С противоположных концов рычаги 4 и 10 сочленены валиками с тягой 11 и авторегулятором 3. Нижние концы вертикальных рычагов 1 и 14 соединены между собой распоркой 15, а верхние концы рычагов 1 соединены с тягами 2, верхние концы крайних вертикальных рычагов 14 закреплены на рамах тележек с помощью серег 13 и кронштейнов. Триангели 17, на которых установлены башмаки 12 с тормозными колодками, соединены валиками 18 с вертикальными рычагами 1 и 14.
Для предохранения от падения на путь триангелей и распорок в случае их разъединения или обрыва предусмотрены предохранительные угольники 19 и скобы. Тормозные башмаки и триангели 17 подвешены к раме тележки на подвесках 16. Тяговый стержень регулятора 3 соединен с нижним концом левого горизонтального рычага 4, а регулирующий винт — с тягой 2. При торможении корпус регулятора 3 упирается в рычаг, соединенный с горизонтальным рычагом 4 затяжкой.
Аналогичную рычажную передачу, отличающуюся только размерами горизонтальных рычагов, имеют полувагоны, платформы, цистерны и др.
Действие рычажной передачи четырехосного вагона подобно действию рассмотренной
выше рычажной передачи. Для ручной регулировки рычажной передачи в тягах 2, серьгах 13 и затяжках 15 имеются запасные отверстия.
Привод ручного тормоза посредством тяги соединен с горизонтальным рычагом 4 в точке соединения с штоком 6 тормозного цилиндра, поэтому действие рычажной передачи будет такое же, как и при автоматическом торможении, но процесс совершается медленнее.

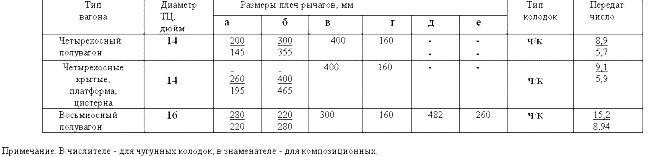

В таблице приведены характеристики рычажных передач основных типов грузовых вагонов, эксплуатируемых на железных дорогах России.

Наиболее ответственными деталями рычажной передачи грузовых вагонов являются триангели с глухой посадкой тормозных башмаков 3.

Закладка 2 устанавливается с внутренней стороны башмака. Размещенный за башмаком наконечник 5 ложится на полочку боковой балки тележки в случае обрыва подвески 4 и предохраняет триангель от падения на путь. Смонтированные на цапфах детали закрепляются корончатыми гайками 8 и фиксируются шплинтами 9. Колодки 7 крепятся в башмаках чеками 6. Триангель шарнирно соединяется с боковыми балками тележки посредством подвесок 4. Все грузовые вагоны должны иметь подвески башмаков с резиновыми втулками в отверстиях. Это позволяет снять нагрузки с подвески, вызывающие усталостные трещины, предупреждает изломы и падение деталей на путь.

Для повышения надежности рычажной передачи и предупреждения падения затяжек и тяг обе полосы 1 каждого вертикального и горизонтального рычага сваривают между собой планками 2. Соединительные валики при постановке в отверстия таких рычагов крепятся как обычно шайбой и шплинтом диаметром 8 мм.

Дополнительно со стороны головки валика в специально приваренные щечки 3 вставляется предохранительный шплинт такого же диаметра, чтобы предотвратить выпадение валика, если основной шплинт будет утерян
.
Тяги и горизонтальные рычаги около цилиндра снабжены предохранительными и поддерживающими скобами.
С целью удержания тормозных колодок с зазором относительно поверхности катания колеса в положении отпуска между распорками 2 триангеля и вертикальным рычагом 4 устанавливают отводящее устройство в виде скобы 5, которую надевают, разъединив распорку 6 и вертикальный рычаг 4. После соединения валиком 1 распорки и рычага скоба 5 удерживает триангель от поворота относительно валика 3 и обеспечивает зазор между колесом и колодкой.

Особенность конструкции рычажной передачи восьмиосных вагонов состоит в наличии балансира, обеспечивающего распределение тормозного усилия на обе тележки.

Многие грузовые вагоны оборудованы ручным или стояночным тормозом со штурвалом, выведенным на боковую сторону вагона
Рычажная передача пассажирских вагонов
Основная часть цельнометаллических пассажирских вагонов оборудована рычажной передачей колодочного тормоза с цилиндром диаметром 356 мм и двусторонним нажатием колодок.

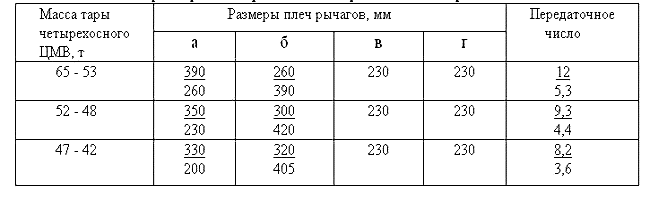

Характеристика таких рычажных передач приведена в таблице.

Примечание. В числителе значения при наличия чугунный колодок, в знаменателе — композиционный.

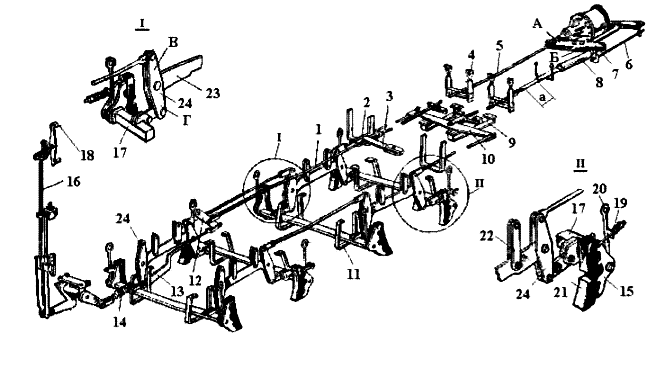

Рычажная передача пассажирского вагона отличается от передач грузовых вагонов тем, что вместо триангелей применены траверсы 17, на цапфы которых установлены башмаки 15 с тормозными колодками 21. Вертикальные рычаги 24 и затяжки 28 подвешены к раме на подвесках 22.
Нажатие тормозных колодок двустороннее; вертикальные рычаги расположены в два ряда по бокам возле колес.

Траверсы 17 с башмаками и колодками подвешены на одинарных подвесках 20, ушки которых проходят между бортами башмаков. Кроме горизонтальных рычагов 7, имеются промежуточные рычаги 10, соединенные с вертикальными рычагами тягами 2. Тормозные башмаки снабжаются фиксирующим устройством, состоящим из поводка с пружиной 19, гаек и шплинта. С помощью этого устройства башмак с колодкой, при отпущенном тормозе удерживается на определенном расстоянии от поверхности колеса На случай разъединения тяг. рычагов и траверс или их излома предусмотрены предохранительные скобы 4, 9 и 11, предупреждающие падение деталей на путь.
Регулировка рычажной передачи осуществляется автоматическим регулятором 8 со стержневым приводом 6. Для ручной регулировки рычажной передачи предусмотрены отверстия в головках тяг и стяжные муфты 14.
В отличие от грузовых вагонов каждый пассажирский вагон оборудован ручным приводом тормоза, который размещен в тамбуре со стороны купе проводника. Привод ручного тормоза состоит из рукоятки 18, которая помещается в тамбуре вагона, винта 16, пары конических шестерен и тяга 13, соединенной с рычагом 12, который сочленен тягой 1 с рычагом 3 и далее тягой 5 с горизонтальным рычагом 7.
При постановке композиционных колодок ведущие плечи горизонтальных рычагов 7 изменяются перестановкой валиков распорки в ближние к тормозному цилиндру отверстия.
|
