РЫЧАЖНЫЕ ПЕРЕДАЧИ ТЕПЛОВОЗОВ

Схема рычажной передачи тормоза тележки тепловоз 2ТЭ10Л, М62, ТЭМ2

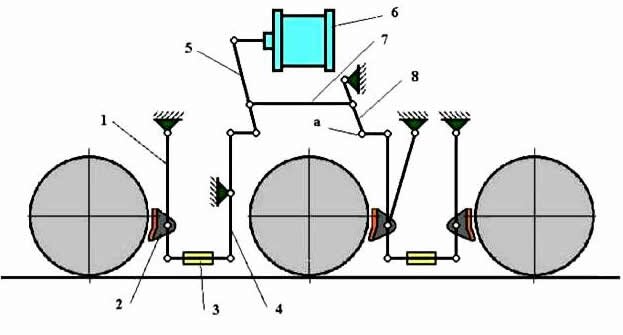

На каждой тележке тепловоза установлено по два тормозных цилиндра диаметром 254 мм. При торможении шток тормозного цилиндра поворачивает горизонтальный балансир 5 вокруг валика горизонтальной тяги 7. Конец балансира шарнирно связан с вертикальным рычагом 4, который, поворачиваясь, подводит подвеску 1 с башмаком 2 и колодкой к бандажу. Схема передачи усилия к тормозным колодкам других колес видна из рисунка.

Схема ТРП тепловоза 2ТЭ10Л, М62, ТЭМ2

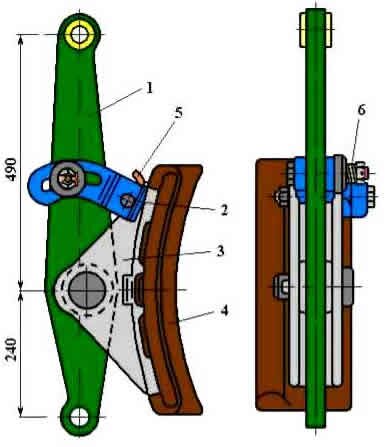

Выход штоков тормозных цилиндров регулируют муфтами винтовых стяжек 3. Крепление тормозной колодки к башмаку и башмака к подвеске показано на рисуке ниже. Правильное положение башмака относительно бандажа колеса (в поперечном направлении) обеспечивается упорами, прикрепленными к раме тележки.

Передаточное число тормозной рычажной передачи составляет 10.77 для тепловозов М62 и ТЭМ2, 15,1 для 2ТЭ10Л.
Тепловоз оборудован ручным тормозом, действие которого распространяется на две задние оси передней тележки. Ручной привод, состоящий из штурвала, цепей и тяг. соединен с головками а горизонтальных балансиров 8 тормозной рычажной передачи тележки. При торможении тепловоза ручным тормозом цепь привода натягивается штурвалом и поворачивает горизонтальные балансиры 8, в результате чего тормозные колодки прижимаются к бандажам колес. Шток цилиндра при этом не выдвигается, поэтому тормозное усилие на переднюю колесную пару тележки не передается. На тепловозе применены гребневые колодки.

Схема рычажной передачи тормозя тележки тепловоз 2ТЭ116

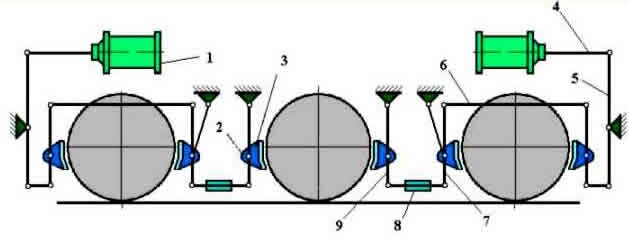

Передача состоит из шести групп, полярно связанных триангелями. Каждая группа приводится в движение от тормозного цилиндра 1, укрепленного с наружной стороны боковин рамы тележки. При заполнении сжатым воздухом тормозного цилиндра диаметром 203 мм его шток воздействует на горизонтальный балансир 2, проходящий через отверстие в раме тележки. Балансир через верхнюю вилку и рычаг подвески 3 прижимает к бандажу колесной, пары тормозную колодку. Далее усилие через нижний конец рычага подвески тормозной колодки и нижнюю вилку триангеля приводит в движение тягу 5 и второй триангель, который в свою очередь связан с рычагом 6 подвески тормозной колодки. Каждая тормозная колодка прикреплена чекой к тормозному башмаку и снабжена храповым механизмом, обеспечивающим расположение поверхности тормозной колодки параллельно поверхности круга катания колеса. Все тормозные цилиндры работают синхронно.

Схема ТРП 2ТЭ116

Передаточное число тормозной рычажной передачи составляет 7,8.
Ручной тормоз действует на две колесные пары (вторую и третью) только передней тележки. Он приводится в действие вращением штурвала, установленного на левой стороне задней стенки кабины машиниста.

Регулятор выхода штока тепловоза 2ТЭ116

Рычажную передачу регулируют продольной стяжкой по мере износа колодок и при их замене. Для уменьшения выхода штоков следует укоротить продольную тормозную тягу

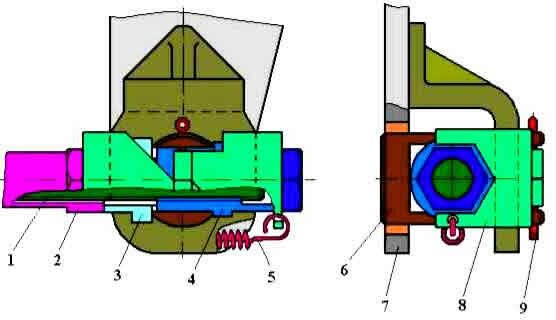

регулятором. Для этого необходимо отвести скобы 8 и навинчиванием на тягу охранной трубы 2 и гайки 4 вначале трубу, а потом гайку) укоротить тягу, установив требуемый выход штока. После регулировки установить скобы 8, для чего грани гаек необходимо расположить в одинаковой плоскости так, чтобы скобы их охватили. Пружины 5 должны удерживать скобы в положении, в котором гайки законтрогаены.
Из-за применения в тормозной системе тепловоза безгребневых колодок тормозные башмаки левой и правой сторон тележки (одной колесной пары) соединены триангелями для придания рычажной передаче тормоза необходимой поперечной жесткости, предотвращения сползания колодок с бандажа и обеспечения синхронной
работы тормоза.

Схема рычажной передачи тормоза тележки ТЭП-70

Схема передачи усилия от одного тормозного цилиндра двум колодкам одного колеса аналогична тепловозу 2ТЭ116.. В рычажной передаче тепловоза использованы чугунные тормозные колодки с гребневыми зацепами (без торможения по гребню колеса). Тормозной цилиндр диаметром 254 мм с встроенным регулятором выхода штока, модели ТЦР-10 обеспечивает автоматическое поддержание зазора между колесом и тормозной колодкой по мере их износа.

ТРП тепловоза ТЭП70

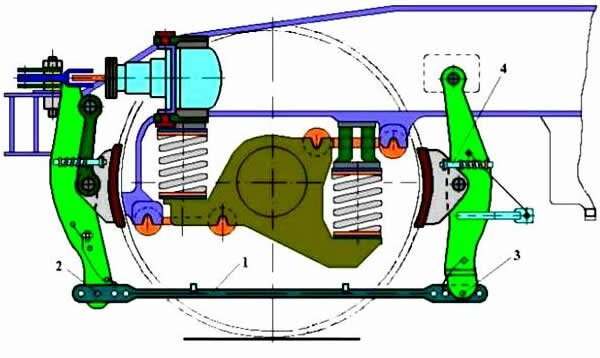

Рычажная передача тормоза позволяет производить ручную регулировку изменения зазоров между бандажами и тормозными колодками. Регулировка выхода штока возможна перестановкой валиков 2 и 3 в тормозной тяге 1. Для регулирования равномерного зазора между контуром каждой колодки и бандажа установлено по две регулировочных тяги 4 с пружиной, натяжение которой регулируется гайкой.
Привод ручного тормоза винтового типа установлен на задней стенке второй кабины машиниста. Ручное торможение или отпуск осуществляется вращением маховика. Тормозное усилие от винта через цепь, проведенную по направляющим роликам, и рычажную передачу передается на четыре колодки правой стороны четвертой и шестой оси тепловоза. Для удобства пользования приводом и сокращения габаритов штурвала на нем смонтирован ключ-трещетка, который служит для окончательной затяжки тормоза. Предварительная затяжка тормоза выполняется маховиком. Для этого надо освободить защелку храповика, подняв ее вверх до упора и повернуть на 90 градусов. Затем ручной тормоз затягивают с помощью ключа. При усилии на рукоятку
ключа 35 кгс. тормозное нажатие на четыре колодки составит 17 тс, что обеспечит удержание тепловоза на уклоне -0,030.

Тормозная рычажная передача тележки тепловоза ЧМЭЗ

Передача приводится в действие четырьмя тормозными цилиндрами 1 диаметром 254 мм. Цилиндры прикреплены к кронштейнам, расположенным на раме тележки с правой и левой стороны. Передаточное число рычажной передачи составляет 5,4.

ТРП тепловоза ЧМЭ3

Подвеска тормозных гребневых колодок 3 состоит из собственно подвесок 7 и 9, на которые при помощи валиков монтируют башмаки 2, и устройства для обеспечения правильного их положения при износе колодок. Чугунная тормозная колодка при помощи чеки соединена с башмаком и является съемной частью. Перемещение штока 4 тормозного цилиндра, имеющего на конце вилку, передается на подвески 7 и 9 при помощи рычагов 5 и тяг 6. Зазор между колодкой и бандажом в отпущенном состоянии регулируют винтовой стяжкой 8.
Ручной тормоз действует на две оси задней тележки. Вращение маховика ручного тормоза передается через зубчатую пару и звездочки на цепь, связанную с рычагом 5 задней тележки. При вращении маховика цепь натягивается, и колодки прижимаются к бандажам средней (с одной стороны) и крайней (с двух сторон) колесных пар задней тележки. В заторможенном состоянии маховик фиксируют защелкой и храповиком.
