МЕЖДУВАГОННЫЕ СОЕДИНЕНИЯ И КЛЕММНЫЕ КОРОБКИ ЭПТ

Междувагонные соединения

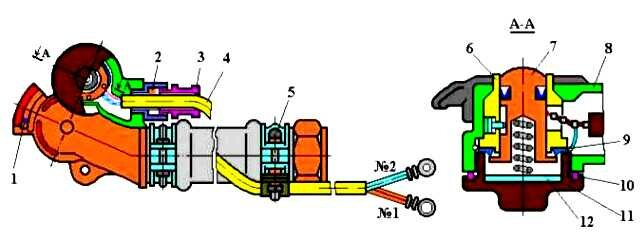

Междувагонные соединения представляют собой соединительные рукава с универсальными головками усл.№369А. Корпус головки имеет прилив, в котором помещен контактный палец 7 со сферической контактной поверхностью, уплотненный резиновой манжетой и нагруженный пружиной 12. Контактный палец изолирован от корпуса головки с помощью пластмассовой втулки 6, которая закреплена крышкой 11. Крышка 11 также зажимает металлическое контактное кольцо 9, свободно расположенное на пальце. Внутренняя полость головки уплотнена резиновыми кольцами 8 и 10.

Рабочий провод №1 и контрольный провод №2 помещены в шланговую оплетку 4 и подводятся в головку через штуцер 3. Шланговая оплетка в штуцере закреплена резиновым кольцом 2, а на рукаве - металлическим хомутом 5. Рабочий провод на свободном конце имеет наконечник с отверстием под болт М8 и внутри головки припаивается к контактному пальцу, контрольный провод на свободном конце имеет наконечник с отверстием под болт М6 и внутри головки припаивается к контактному кольцу.
При несоединенных рукавах пружина 12 выдвигает контактный палец 7 из корпуса головки. При этом буртик контактного пальца оказывается прижатым к контактному кольцу 9, и электрическая цепь рабочего и контрольного провода замыкается внутри головки. При соединении рукавов контактные пальцы обеих головок, соприкасаясь сферическими поверхностями, утапливаются внутрь корпусов и буртик контактного пальца отжимается от контактного кольца. Таким образом, линия рабочего провода обеспечивается соединением между собой контактных пальцев, а линия контрольного провода - корпусами головок. Для повышения надежности контакта в цепи контрольного провода на гребнях головок установлена латунная заклепка 1.

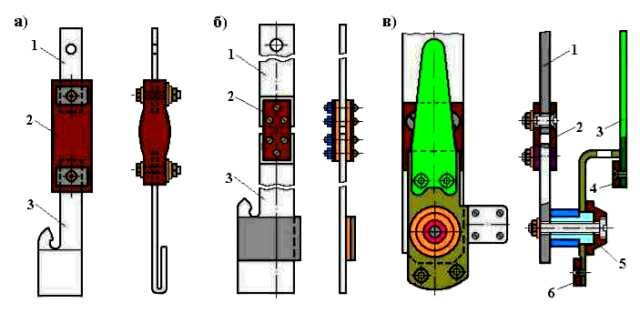

Для подвешивания головки соединительного рукава на локомотиве или на вагоне используются подвески. Головка усл.№ 369А должна быть изолирована от корпуса подвижного состава и поэтому подвески, состоящие из стальных планок 1 и 3, снабжены изоляционными вставками 2 из резины (рис. а) или пластмассы
(рис.б). При закреплении головки рукава на изолированной подвеске хвостового вагона контактный палец выдвинут из корпуса головки, то есть электрическая цепь рабочего и контрольного провода внутри головки замкнута.
Локомотивные изолированные подвески (рис. в) имеют поворотную ручку 4 с изоляционными накладками 5 и 6. С помощью поворотной ручки контактный палец утапливается внутрь корпуса головки для того, чтобы соединение рабочего и контрольного проводов имело место только на хвостовом вагоне поезда.

Клеммные коробки

В электрических цепях ЭПТ применяются двухтрубные и трехтрубные клеммные коробки.

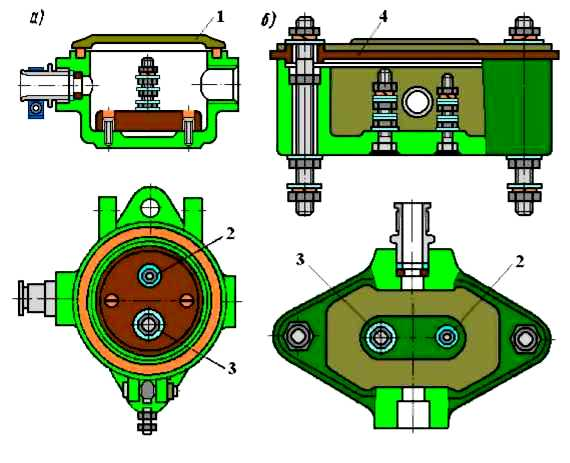

Двухтрубные коробки устанавливаются по торцам вагона или локомотива. Они могут иметь чугунный (рис.а) или пластмассовый (рис. б) корпус, который закрывается соответственно откидной крышкой 1 или съемной крышкой 4. На нижней части корпуса коробки закреплен болт 2 с резьбой М6 и болт 3 с резьбой М8 для подсоединения контрольного и рабочего проводов. Трехтрубные клеммные коробки (рис. в, г) устанавливаются в средней части
вагона вблизи электровоздухораспределителя и имеют один болт с резьбой М8, на котором закрепляются наконечники рабочего провода и отвода к электровоздухораспределителю. Контрольный провод проходит через такую коробку свободно, без электрических соединений.
