КРАН ДВОЙНОЙ ТЯГИ И КОМБИНИРОВАННЫЙ КРАН

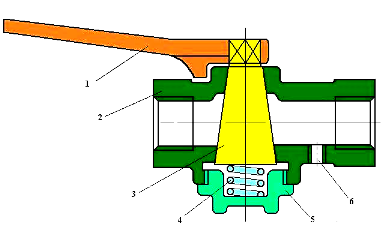

Кран двойной тяги усл.№ 377

Кран двойной тяги усл.№ 377 устанавливается на трубе питательной магистрали между главными резервуарами и краном машиниста и состоит из корпуса 2, конической пробки 3 и крышки 5. Пробка 3 поджата пружиной 4. На квадрат пробки 3 надета ручка 1, которая имеет два положения: поперек трубы -закрытое (канал для прохода воздуха из ГР к крану машиниста перекрыт); вдоль трубы - поездное положение (сжатый воздух из ГР проходит в кран машиниста).

Кран двойной тяги усл.№ 377

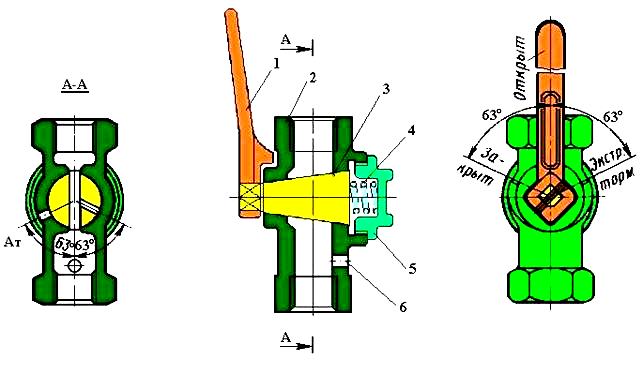

Комбинированный кран усл.№ 114

Комбинированный кран усл.№ 114 устанавливают на локомотивах на трубопроводе, сообщающем кран машиниста с ТМ (при отсутствии устройства блокировки тормозов).

Кран состоит из корпуса 2, конической трехходовой пробки 3 с атмосферным каналом и крышки 5. Пробка 3 поджата пружиной 4. На квадрат пробки 3 надета ручка 1, которая имеет три положения: поперек трубы против часовой стрелки - двойная тяга (канал сообщения крана машиниста с ТМ перекрыт; вдоль трубы - поездное положение (канал сообщения крана машиниста с ТМ открыт); поперек трубы по часовой стречке - экстренное торможение (ТМ отключена от крана машиниста и сообщена с атмосферой через канал в пробке).
