ЭЛЕКТРОННЫЙ СКОРОСТЕМЕР КПД-3 (КОМПЛЕКС ПЕРЕДАЧИ ДАННЫХ)

Электронный скоростемер КПД-3 предназначен для автоматизации сбора, обработки и передачи информации о скорости и ускорении поезда, давлении в ТМ, состоянии сигналов АЛС и других параметров, а также для их регистрации на бумажную ленту и технический носитель (энергонезависимое полупроводниковое запоминающее
устройство) для автоматизированной послерейсовой обработки.
Комплект КПД-3 компонуется из следующих модулей:

  • блок управления БУ-3;
  • энергонезависимый модуль памяти МПЭ;
  • блок индикации БП-2;
  • блок регистрации БР-2;
  • блок питания локомотивный БП1;
  • измерительный преобразователь (датчик давления);
  • датчик угла поворота Л-178 (2 шт.)

С помощью БР-2 на бумажную металлизированную ленту шириной 80 ± 0,5 мм регистрируются: скорость, ускорение, давление в ТМ, сигналы АЛС, время, направление движения и пройденный путь. Для регистрации параметров используется поле записи 71,5 мм. Печатаемая строка располагается поперек ленты и состоит из 144 позиций, в каждой из которых печатается либо точка, либо эта позиция остается пустой. Нумерация позиций в порядке возрастания идет от нижнего края ленты к верхнему.
В МПЭ регистрируются параметры: скорость, давление в ТМ, время, сигналы АЛС, ускорение, направление движения, пройденный путь, величина перемещения локомотива (расстояние вдоль пути от начальной точки движения до текущей точки), положение ручки крана машиниста, код рельсовой цепи и период кодирования, а для двухкабинных локомотивов - информация о кабине, из которой осуществляется управление и другие параметры.

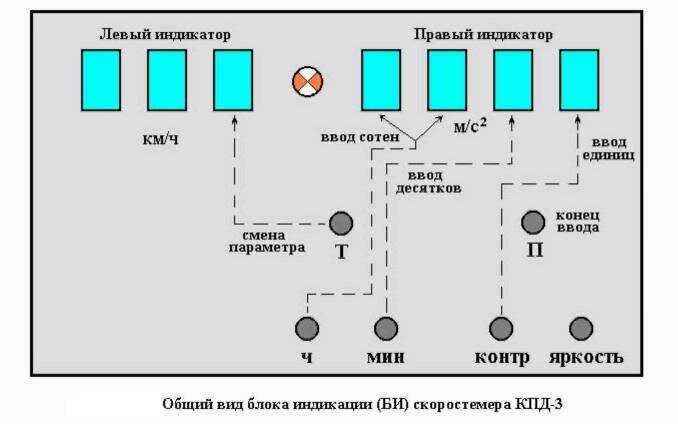

КПД-3 включается и выключается специальным тумблером, расположенным на БПЛ. При включении тумблера на БПЛ должны загореться индикаторы «Сеть» и «Питание». Примерно через 30 с после включения на левом индикаторе БИ должен появиться код «388», а на правом - «Н000», что свидетельствует об отсутствии неисправностей комплекса.
Перед началом поездки на правом индикаторе БИ устанавливают текущее время: нажимают кнопку «Т», а затем кнопками «Ч» и «МИН» вводят текущее время. Ввод заканчивается нажатием кнопки «П». Примерно через 30 с введенное время будет автоматически напечатано на скоростемерной ленте в БР и скоростемер переходит в
режим контроля параметров движения. Если в поездке используется МПЭ, то он устанавливается до отправления поезда со станции формирования. При этом в МПЭ вводится ряд начальных параметров: число, месяц, номер поезда, табельный номер машиниста и др. Это обеспечивается переводом КПД-3 в режим обслуживания (нажатием кнопки на БУ-3).
При одновременном нажатии кнопок «Т» и «Ч» на левом индикаторе БП появится код вводимого параметра: 0 - для числа. 1 - для месяца. 2 - для номера поезда. 3 - для табельного номера машиниста. Переключение этого кода (переход к индикации и изменение каждого следующего параметра) производится нажатием кнопки «Т».
Значения вводимых параметров индицируются на правом индикаторе БП, при этом кнопка «КОНТР» меняет по кругу единицы, кнопка «МИН» - десятки. «Ч» - сотни и тысячи. Ввод параметров заканчивается нажатием кнопки «П», а результат ввода записывается в МПЭ. При этом скоростемер переходит в режим контроля параметров движения.
Протяжка ленты осуществляется одновременным нажатием кнопок «Ч» и «МИН».
Во время движения левый индикатор БП показывает скорость, а правый индикатор - ускорение (замедление). Кроме этого, правый индикатор может показывать текущее время и код неисправности. Для переключения правого индикатора в режим показа времени и обратно используется кнопка «Т».
Если во время движения загорается мигающая лампочка, расположенная между индикаторами, то после нажатия кнопки «КОНТР» на правом индикаторе появится код неисправности (например, «Н142» - направление движения изменилось при скорости, превосходящей 5 км/ч). В режим показа ускорения правый индикатор возвращается автоматически. Кнопка «ЯРКОСТЬ» на БИ позволяет пользоваться тремя уровнями яркости индикаторов. Запись параметров движения на скоростемерной ленте осуществляется печатью одной строки:

  • через каждые 100 м пройденного пути;
  • немедленно после появления на локомотивном светофоре «К» огня;
  • на стоянке через каждые 20 мин для локомотива и через каждые 10 мин для МВПС.

При удерживании на стоянке кнопок «Ч» и «МИН» в нажатом состоянии печать строк осуществляется раз в секунду. Кроме того, на стоянке при нажатии кнопки «П» на ленте печатаются строки с астрономическим временем и другой информацией.
При печати каждой строки записываются все значения параметров, которые встречались за интервал пути или времени от печати предыдущей строки.
Пройденный путь регистрируется каждый 1км (масштаб записи 5 мм - 1 км), а также через каждые 200 м.

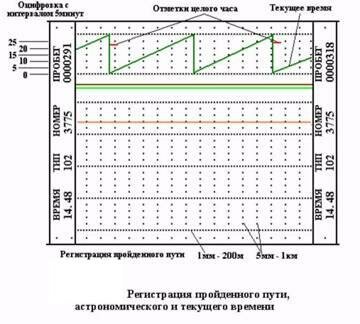

Текущее время для локомотивов печатается в виде ломаной линии в позициях 114-143 с дискретностью 1 мин/шаг. Каждые 30 мин производится сброс и печатается вертикальная пунктирная линия, затем цикл записи повторяется. По прошествии каждого часа на ленте делается отметка в виде четырех точек, расположенных по горизонтали. Для 0 часов и 12 часов точки печатаются в позиции 131. а далее каждый час на одну позицию выше до позиции 142. (Пример записи пройденного пути, астрономического и текущего времени показан на рисунке.)

Скорость движения записывается на ленте в виде кривой в позициях с 2 по 77 с дискретностью записи 2 км/ч. В позиции 2 печатается пунктирная линия нулевого значения скорости. Диапазон регистрируемой скорости (от 0 до 300 км/ч) разбит на два поддиапазона: от 0 до 150 км/ч и от 151 до 300 км/ч.

Регистрация отрицательного ускорения (замедления) осуществляется в виде модуля значения ускорения (в момент нажатия кнопки «П» на БП), измеренного в 0,01 м/с2.
Запись производится печатью цифр на протяжении последующих 800 м. (Пример записи скорости и ускорения показан на рисунке)

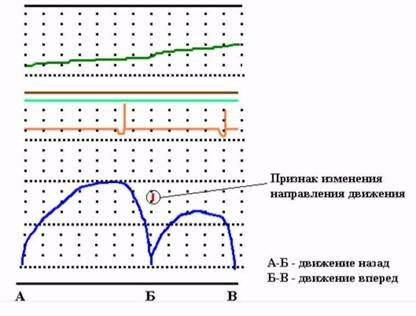

Регистрация изменения направления движения производится печатью точек в позициях 42-45. если движение назад продолжалось более 3 м.

Регистрация давления в ТМ локомотива осуществляется следующим образом:

  • если давление в ТМ равно от 0 до 3,0 кгс/см2 печатаются точки в позициях с 56 до 62 с дискретностью 0,5 кгс/см2;
  • если давление в ТМ равно от 3,1 до 6,5 кгс/см2 печатаются точки в позициях с 63 по 97 с дискретностью 0,1 кгс/см2;
  • при давлении в ТМ от 6,6 до 7,5 кгс/см2 печатается одна точка выше предыдущей записи (в позиции 98), соответствующей 6,5 кгс/см2;
  • при давлении в ТМ 7,6 кгс/см2 и выше печатается одна точка выше предыдущей записи (в позиции 99), соответствующей 7,6 кгс/см2.

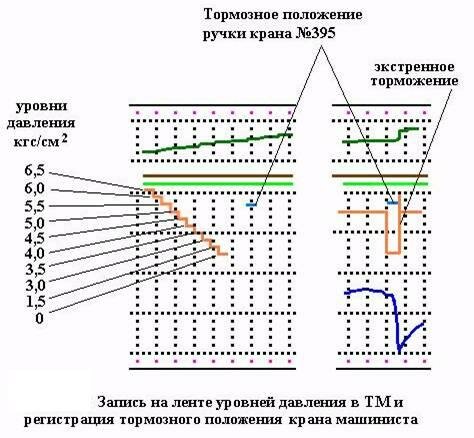

В процессе движения, если давление в ТМ не изменяется, то на ленте будет прямая горизонтальная линия. Если машинист производит торможение поезда, то на ленте это будет отмечено зигзагообразной линией, по виду которой можно судить о режиме торможения. Так, например, на рис. показано экстренное торможение краном машиниста с разрядкой ТМ до 0.
В случае разрядки ТМ краном машиниста служебным или экстренным торможением до 3,5 кгс/см2 и ниже на ленте печатью трех точек в позициях 87, 88, 89 регистрируется тормозное положение КМ.

Регистрация параметров АЛСН и состояния ЭПК показано на рисунке. При наличии на локомотивном светофоре какого-либо огня (зеленого, желтого, желтого с красным, красного или белого) на ленте в соответствующей позиции печатаются точки, образуя непрерывные прямые линии. При отсутствии огней на локомотивном светофоре печать точек в этих позициях не производится.
Если на протяжении последних 100 м пути огонь светофора горел хотя бы в течение 1 с., то он регистрируется на диаграммную ленту. Если при скорости движения локомотива менее 50 км/ч на локомотивном светофоре более 10 с. отсутствовали все огни, то это регистрируется на ленте печатью трех точек в соответствующих позициях.
Регистрация включения или выключения ЭПК, а также проверок бдительности машиниста имеет такой же характер записи, что и для скоростемера ЗСЛ-2М.

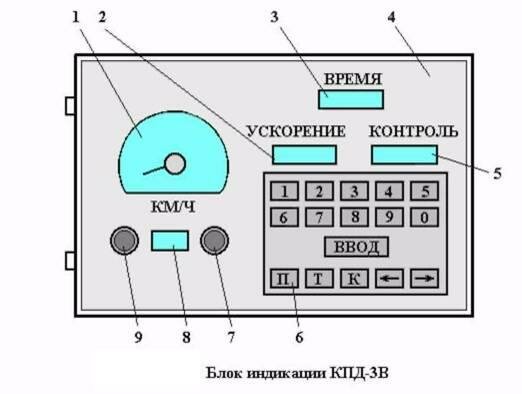

Для удобства контроля скорости движения и ввода данных в модуль памяти изменен внешний вид и расположение кнопок на блоке индикации КПД-3, а также в дополнение к цифровому индикатору скорости на лицевой панели БИ помещен аналоговый индикатор скорости. Такой комплекс получил обозначение КПД-ЗВ.
