ОБЩИЕ СВЕДЕНИЯ О ЖЕЛЕЗНОДОРОЖНОМ ПУТИ

Трасса, план и продольный профиль пути

Трасса железнодорожной линии характеризует положение в пространстве продольной оси пути на уровне бровок земляного полотна. Проекция трассы на горизонтальную плоскость называется планом, а развертка трассы на вертикальную плоскость — продольным профилем линии.
Полоса земли вдоль трассы, отведенная для размещения железнодорожного пути и других устройств железной дороги, а также железнодорожных поселков и лесонасаждений, носит название полосы отвода.
Процесс прокладки трассы в ходе проектирования называется трассированием линии. Идеальной была бы трасса, представляющая собой прямую в плане и пологий спуск в грузовом направлении — в профиле. Однако это не всегда возможно из-за необходимости подхода к населенным пунктам, обхода естественных препятствий (горы, озера, болота и т.п.), наличия неровностей земной поверхности и стремления удешевить строительство линии. Поэтому план железнодорожной линии проектируют в виде сочетания прямолинейных участков и кривых, а продольный профиль — в виде горизонтальных участков, называемых площадками, и наклонных, именуемых уклонами.

план железнодорожной линии

провиль пути

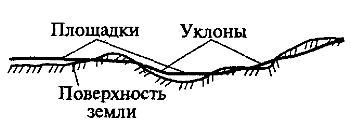

Профиль железнодорожной линии

Кривые малого радиуса вызывают необходимость снижения скорости движения  и удлинения линии, повышают сопротивление движению, боковой износ рельсов и колес подвижного состава, ухудшают видимость. Плохая видимость в кривых малого радиуса затрудняет ведение поездов машинистами локомотивов, требует привлечения дополнительного числа сигналистов для обеспечения безопасности при выполнении работ по содержанию и ремонту пути и контактной сети. Поэтому при проектировании новых железных дорог в зависимости от категории линии и местных условий выбирают радиусы кривых, в зависимости от категории железнодорожных линий.
Продольный профиль линии характеризуется крутизной уклонов его элементов и их длиной. Крутизна i, измеряемая в тысячных долях, представляет собой частное от деления разности h отметок конечных точек элемента профиля на его длину l, т. е. равна тангенсу угла наклона а элемента профиля к горизонту.

определение крутизы уклона

От крутизны уклона зависит масса поезда, поэтому при проектировании железных дорог стремятся обеспечить возможно меньшее ее значение.
Одним из основных параметров железнодорожной линии является ее руководящий уклон, представляющий собой наибольший затяжной подъем, по величине которого устанавливают норму массы поезда при одиночной тяге и минимальной расчетной скорости движения. В сложных топографических условиях, когда на протяжении не менее перегона уклон местности значительно превышает руководящий, применяют так называемый уклон кратной тяги, который поезд расчетной массы проходит с несколькими локомотивами.

Значение пути в работе железных дорог, его основные элементы

Железнодорожный путь — это комплекс инженерных сооружений, предназначенный для пропуска по нему поездов с установленной скоростью. От состояния пути зависят непрерывность и безопасность движения поездов, а также эффективность использования технических средств железных дорог.
К путевому хозяйству железнодорожного транспорта относятся собственно путь со всеми его сооружениями и устройствами, а также комплекс производственных подразделений и хозяйственных предприятий, предназначенных для обеспечения бесперебойной работы железнодорожного пути и проведения его планово-предупредительного ремонта. Структурными подразделениями путевого хозяйства являются дистанции пути, дистанции лесозащитных насаждений и путевые машинные станции.
Путевое хозяйство — одна из наиболее важных отраслей железнодорожного транспорта, от которой в значительной мере зависит выполнение перевозочного процесса. Удельный вес путевого хозяйства в системе железнодорожного транспорта весьма значителен: на его долю приходится более 50 % всех основных средств железных дорог и свыше 20 % общей численности работников.
Железнодорожный путь состоит из нижнего и верхнего строений. Нижнее строение пути включает в себя земляное полотно (насыпи, выемки, полунасыпи, полувыемки, полунасыпи-полувыемки) и искусственные сооружения (мосты, тоннели, трубы, подпорные стены и др.). К верхнему строению пути относятся балластный слой, шпалы, мостовые и переводные брусья, рельсы, рельсовые скрепления, противоугоны, стрелочные переводы, глухие пересечения.
Железнодорожный путь функционирует при различных погодных условиях, воспринимая большие нагрузки от проходящих поездов. При этом согласно ПТЭ все элементы железнодорожного пути (земляное полотно, верхнее строение и искусственные сооружения) по прочности, устойчивости и техническому состоянию должны обеспечивать безопасное и плавное движение пассажирских и грузовых поездов со скоростями, установленными на данном участке.
Для выполнения указанных требований постоянно проводятся работы по усилению несущей способности и надежности всех элементов пути: широко применяются термически упрочненные рельсы тяжелых типов, новые конструкции рельсовых скреплений, бесстыковой путь, железобетонные шпалы, новые конструкции стрелочных переводов и др.

Земляное полотно и его поперечные профили. Водоотводные устройства

Земляное полотно представляет собой комплекс грунтовых сооружений, получаемых в результате обработки поверхности земли и предназначенных для укладки верхнего строения пути, обеспечения устойчивости пути и защиты его от воздействия атмосферных и грунтовых вод. Непосредственно на поверхность земли путь не укладывают из-за наличия неровностей.
Земляное полотно должно быть прочным, устойчивым и долговечным, требующим минимальных расходов на его устройство, содержание и ремонт и обеспечивающим возможность механизации работ. Выполнение указанных требований достигается правильным выбором грунтов для насыпей и их тщательным уплотнением, приданием земляному полотну очертаний, способствующих надежному отводу воды, укреплением откосов насыпей и выемок.
Разрез, перпендикулярный продольной оси пути, называется поперечным профилем земляного полотна. В зависимости от формы поперечного профиля земляное полотно может представлять собой насыпь, выемку, полунасыпь, полувыемку или полунасыпь-полувыемку.
Типовой нормальный профиль насыпи приведен на рис. 8. Верхняя часть, на которую укладывают балласт, шпалы и рельсы, на­зывается основной площадкой. На однопутных линиях основная пло­щадка имеет форму трапеции с шириной верхней части 2,3 м и высотой 0,15 м, а на двухпутных — форму равнобедренного треугольника высотой 0,2 м. Такое очертание основной площадки спо­собствует стоку воды, проникающей через балластный слой во время дождя и таяния снега.

На двух- и многопутных линиях ширина основной площадки увеличивается на расстояние между осями крайних путей (на двух­путных линиях — на 4,1 м, а на трехпутных — на 9,1 м).
Полоса земли, на которую опирается насыпь, является ее основанием. Линия пересечения основной площадки с откосом называется бровкой земляного полотна, а откоса с основанием — подошвой откоса. Высотой насыпи считается расстояние от уровня бровок до ее основания по оси.
Отвод поверхностных вод от насыпей, сооружаемых из привозного грунта, осуществляется с помощью продольных водоотводных канав шириной (по дну) и глубиной не менее 0,6 м, которые при поперечном уклоне местности до 0,04 сооружаются с обеих сторон, а при большем уклоне — только с нагорной стороны.
Если насыпь возводится из местного грунта, находящегося рядом с ней, то для отвода воды от полотна используются образующиеся при этом спланированные углубления, называемые резервами. Дну резервов и водоотводных канав придают продольный уклон не менее 0,002.
Полоса земли от подошвы откоса до водоотводной канавы или резерва называется бермой. Со стороны будущего второго пути на однопутных линиях ширина бермы составляет не менее 7,1 м, а с противоположной стороны — не менее 3 м. Для обеспечения отвода воды от насыпи берма имеет уклон 0,02 ...0,04.
Типовой поперечный профиль выемки приведен на рис.9. Основная площадка выемки имеет такие же размеры, как у насыпи. С каждой стороны основной площадки земляного полотна в выемках создают продольные канавы для отвода воды, называемые кюветами. Они характеризуются следующими минимальными значениями параметров: глубина 0,6 м, ширина (по дну) 0,4 м и про­дольный уклон дна 0,002.
Удаленный при сооружении выемки грунт, не используемый для создания насыпи в другом месте, укладывают за откосом выемки с нагорной стороны в правильные призмы, называемые кавальерами. Для перехвата и отвода притекающих к выемке поверхностных вод за кавальерами сооружают нагорные канавы, а на полосе между кавальером и бровкой откоса выемки отсыпают банкет с поперечным уклоном в сторону от откоса для отвода воды в забанкетную канаву.

профиль выемки

В неустойчивых грунтах, а также в стесненных условиях вместо водоотводных канав и кюветов устраивают лотки, которые могут быть железобетонными, бетонными, каменными или деревянными, а по форме — трапецеидальными, прямоугольными, полукруглыми и треугольными.

Искусственные сооружения, их виды и назначение

Искусственные сооружения обеспечивают возможность пересечения железной дорогой водных преград, других железнодорожных линий, автодорог, глубоких ущелий, горных хребтов, застроенных городских территорий, а также безопасный переход людей через пути и устойчивость земляного полотна в сложных геологических и гидрологических условиях.
К искусственным сооружениям относятся мосты, трубы, тоннели, подпорные стены, регуляционные сооружения, галереи, селе-спуски и др. При пересечении железной дорогой рек, каналов, ручьев и оврагов создают мосты или трубы.
Мост состоит из пролетных строений, являющихся основанием для пути, и опор, поддерживающих пролетные строения и передающих давление на грунт.

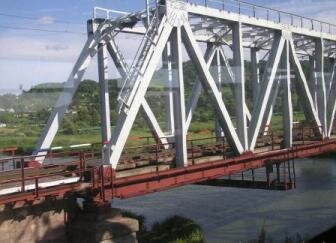

мост

Береговые опоры моста называют устоями, а промежуточные — быками. Мост разделяется опорами на пролеты. Пролетное строение включает в себя главные фермы, соединяющие их конструкции, проезжую часть и мостовое полотно. В фермах различают верхний и нижний пояса, к одному из которых прикрепляют поперечные балки, а к ним — продольные балки, образующие проезжую часть.
Если проезжая часть располагается на уровне верхнего пояса, мост называют с ездой поверху, если на уровне нижнего — с ездой понизу; кроме того, может быть конструкция моста с ездой посередине. Разновидностями мостов являются путепроводы, виадуки и эстакады.
Путепроводы строят в местах пересечения железных и автомобильных дорог или двух железнодорожных линий. Они обеспечивают независимый и безопасный пропуск транспорта благодаря пересечению дорог на разных уровнях.

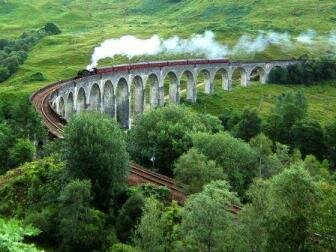

виадук

Виадуки сооружают вместо обычной высокой насыпи при пересечении железной дорогой глубоких долин, оврагов и ущелий.
Эстакады создают вместо больших насыпей в городах, где они меньше стесняют улицы и обеспечивают проезд и проход под ними, а также возводят на подходах к большим мостам через реки с широкими поймами при разливе воды.
Трубы применяют при пересечении железной дорогой небольших водотоков или суходолов. По виду материала различают каменные, металлические, бетонные и железобетонные трубы.

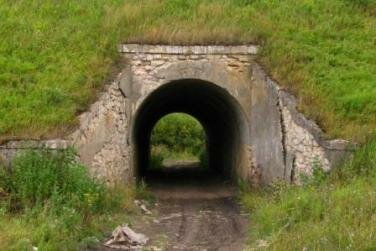

труба

При пересечении горных хребтов вместо глубоких выемок сооружают тоннели. Их создают и для безопасного перехода людей через железнодорожные пути на станциях и остановочных пунктах пригородных поездов.

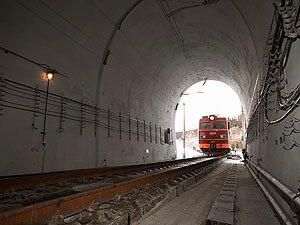

тоннель

Тоннель представляет собой искусственное сооружение для прокладки пути под землей. Транспортные тоннели по их месторасположению разделяют на горные, подводные и городские. Пространство, образовавшееся после удаления породы при сооружении тоннеля, называется тоннельной выработкой, а конструкция, служащая для ее закрепления, — обделкой. В слабых грунтах во избежание обвала в тоннелях несущую обделку обычно выполняют из железобетона или бетона, а в тяжелых гидрогеологических условияхиз металла.
Для обеспечения устойчивости откосов земляного полотна на крутых косогорах, берегах рек и морей служат подпорные стены, а при подходах к большим мостам для защиты их опор от подмыва при паводках и повреждения льдом — регуляционные сооружения, состоящие из водонаправляющих грушевидных и шпоровидных дамб и траверс, откосы которых со стороны реки укрепляют каменным мощением или бетонными плитами.
В горах, в местах возможных обвалов, сооружают специальные галереи, а в местах возможного схода грязекаменных (селевых) потоков — селеспуски.
Наиболее распространенными видами искусственных сооружений являются мосты и трубы (более 92 %). Протяженность искусственных сооружений составляет в среднем менее 1,5 % общей длины пути, однако их доля в стоимости железной дороги равна почти 10 %, поэтому их проектируют в расчете на длительный срок службы. Необходимо, чтобы они были простыми и дешевыми в эксплуатации и вместе с тем обеспечивали безопасное и бесперебойное движение поездов с наибольшей скоростью, установлен­ной для данного участка.
