ЭЛЕКТРИЧЕСКИЙ ПОДВИЖНОЙ СОСТАВ

К электрическому подвижному составу относятся электровозы и электропоезда. В зависимости от рода применяемого тока различают электроподвижной состав постоянного и переменного тока, а также двойного питания.

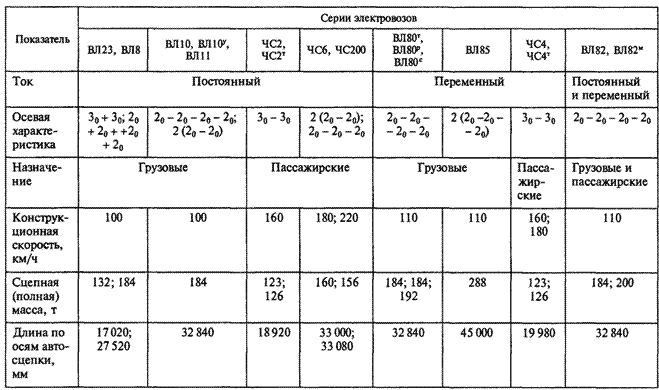

Основные данные об электроподвижном составе отечественных железных дорог приведены в таблице.

таблица

Электрический подвижной состав включает в себя механическую часть, пневматическое и электрическое оборудование.

электровоз ВЛ-11

К механической части относятся кузов и тележки (экипажная часть).
Электрическое оборудование — это тяговые электродвигатели, аппараты управления и устройства защиты, токоприемники, вспомогательные электрические машины, аккумуляторная батарея, а на электровозах и электропоездах переменного тока и двойного питания — также тяговый трансформатор и преобразователи тока (выпрямители).
Кузов электровоза служит для размещения в нем кабины машиниста, электрических машин и аппаратов. Каркас кузова выполняют из металла, его наружная обшивка обычно состоит из стальных листов, а кабина машиниста имеет также внутреннюю обшивку с тепло- и звукоизоляцией.
У четырех- и шестиосных электровозов кабины машиниста расположены с обеих сторон кузова, а у двухсекционных — на одном конце каждой секции.

Электровоза ВЛ-80

В кабине машиниста монтируют аппараты управления, контрольно-измерительные приборы и тормозные краны. В средней части кузова установлена высоковольтная камера с электрической аппаратурой силовых цепей. Вспомогательные машины — мотор-компрессоры, мотор-вентиляторы, генераторы тока управления — расположены между высоковольтной камерой и кабинами машиниста или переходами из секции в секцию.
Рама кузова опирается на тележки через специальные опорные устройства.
Тележка электровоза состоит из рамы, колесных пар с буксами, рессорного подвешивания и тормозного оборудования. К тележкам крепят тяговые электродвигатели. У электровозов с несочлененными тележками тяговые усилия передаются упряжными приборами (автосцепками), расположенными на раме кузова.
Рама тележки представляет собой конструкцию, состоящую из двух продольных балок — боковин и соединяющих их поперечных балок. Рама воспринимает вертикальную нагрузку от кузова и через рессорное подвешивание передает ее на колесные пары. Рама тележки, передающая также тяговые и тормозные усилия, должна обладать высокой прочностью.
Колесные пары воспринимают вес электровоза, на них передается крутящий момент тяговых электродвигателей. Кроме того, на колеса воздействуют удары от неровностей пути. Поэтому качеству изготовления колесных пар и содержанию их в исправном состоянии уделяют особое внимание. Колесную пару формируют из отдельных элементов: оси, двух колесных центров с бандажами (или безбандажных для цельнокатаных колес) и зубчатых колес тяговой передачи. Оси колесных пар заканчиваются шейками, на которые опираются буксы с роликовыми подшипниками.
Рессорное подвешивание является промежуточным звеном между рамой тележки и буксами. Оно служит для смягчения толчков и ударов при прохождении колесами неровностей пути и равномерного распределения нагрузки между колесными парами. Основные элементы рессорного подвешивания таковы: листовые рессоры, пружины, балансиры, амортизаторы различной конструкции и связующие элементы. Чтобы повысить эффективность рессорного подвешивания, в него вводят резиновые элементы, гасящие небольшие толчки и колебания.
На современных электровозах применяют, как правило, индивидуальный привод. При этом различают два вида подвески тяговых электродвигателей — опорно-осевую и рамную.
При опорно-осевой подвеске одна сторона остова тягового электродвигателя опирается на ось колесной пары с помощью двух моторно-осевых подшипников, а другая подвешена к поперечной балке рамы тележки с помощью пружинного устройства. Передача тягового усилия осуществляется через зубчатое зацепление.
При рамной подвеске двигатель расположен над осью колесной пары и прикреплен к раме тележки.
Такая подвеска позволяет уменьшить динамические силы, действующие на тяговые двигатели, особенно при прохождении ко­лесной пары через неровности пути, а также облегчает доступ к двигателям для осмотра. В то же время при рамной подвеске усложняется передача тягового усилия от вала двигателя к колесной паре, так как необходимы специальные шарнирные или упругие элементы, компенсирующие перемещения колесной пары относительно рамы тележки.
В качестве тяговых электродвигателей на электровозах постоянного тока применяют в основном двигатели с последовательным воз­буждением. Они рассчитаны на номинальное напряжение 1500 В.
Скорость движения электровоза постоянного тока можно регулировать изменением напряжения, подаваемого на тяговые двигатели, или соотношения тока якоря и тока возбуждения.
Напряжение варьируют включением последовательно с тяговыми электродвигателями резисторов и перегруппировкой тяговых электродвигателей. При перегруппировке двигателей их соединяют друг с другом последовательно, последовательно-параллелно или параллельно.
В последние годы выполнены работы по осуществлению импульсного регулирования напряжения с использованием управляемых полупроводниковых вентилей — тиристоров.
Основными аппаратами управления электровозом являются контроллеры машиниста, устанавливаемые в каждой кабине управления.
Контроллер непосредственно не связан с силовой цепью электровоза. Все переключения в силовой цепи осуществляются приборами, имеющими пневматические или электромагнитные приводы, связанные низковольтными электрическими цепями с контроллером.
Такая система позволяет управлять с одного поста несколькими локомотивами и исключает попадание высокого напряжения на аппараты управления. Включение и выключение вспомогательных машин, получающих питание от контактной сети, производится кнопками и тумблерами, установленными на панели в кабине машиниста.
Устройства защиты от перегрузок и коротких замыканий цепи тяговых электродвигателей представлены быстродействующим вы­ключателем, дифференциальным реле и реле перегрузки.
Токоприемник соединяет силовую цепь электровоза с контакт­ным проводом. Электровозы имеют по два токоприемника, при движении в нормальных условиях работает один из них. В некоторых случаях, например при разгоне с тяжелым составом или при гололеде, поднимают одновременно оба токоприемника.
К вспомогательным электрическим машинам электровоза отно­сятся мотор-вентиляторы, мотор-компрессоры, мотор-генераторы и генераторы тока управления.
Мотор-вентилятор служит для воздушного охлаждения пусковых резисторов и тяговых электродвигателей, что способствует более полному использованию их мощности.
Мотор-компрессор питает тормозную систему поезда и пневматические устройства электровоза сжатым воздухом.
Мотор-генератор применяют на электровозах с рекуперативным торможением для питания обмоток возбуждения тяговых электродвигателей при их работе в режиме рекуперации.
Генератор тока управления предназначен для питания цепей управления, наружного и внутреннего освещения и заряда аккумуляторной батареи, являющейся резервным источником питания тех же цепей.
Вспомогательные машины электровоза приводятся в действие от контактной сети.
Трансформаторы выполняют с интенсивным циркуляционным масловоздушным охлаждением.
В качестве выпрямителей обычно применяют полупроводниковые (кремниевые) вентили — диоды, а в последнее время — также управляемые кремниевые вентили — тиристоры, которые позволяют отказаться от механических ком­мутирующих аппаратов.
Скорость электровоза переменного тока регулируют изменением напряжения, подводимого к тяговым электродвигателям, путем подключения их к различным выводам вторичной обмотки трансформатора или выводам автотрансформаторной обмотки. При таком способе регулирования отсутствует необходимость в использовании пусковых реостатов и перегруппировке двигателей. На элек­тровозах переменного тока тяговые электродвигатели все время соединены друг с другом параллельно. Это улучшает тяговые свой­ства электровоза и упрощает электрические цепи.
Электровозы переменного тока помимо вспомогательного оборудования, применяемого на электровозах постоянного тока, оснащены мотор-насосами, обеспечивающими циркуляцию масла, которое охлаждает трансформатор, и мотор-вентилятором для охлаждения трансформатора и выпрямителя.
В качестве вспомогательных машин на электровозах переменного тока чаще всего применяют трехфазные асинхронные электродвигатели. Трехфазный ток получают из однофазного с помощью преобразователей, называемых расщепителями фаз.
В ряде случаев целесообразно применение электровозов двойного питания, у которых возможно переключение электрического оборудования для работы на участках постоянного и переменного тока. Двойное питание предусмотрено на электровозах ВЛ82 и ВЛ82М.

Для пригородного и междугородного пассажирского сообщения на электрифицированных линиях используют электропоезда, со­стоящие из моторных и прицепных вагонов. В зависимости от пас­сажиропотоков поезда формируют из 4, 6, 8, 10 или 12 вагонов.

Механическая часть вагона состоит из кузова, тележек, сцепных приборов и тормозного оборудования. Сцепные приборы размещают на раме кузова. На моторных вагонах электропоездов обычно устанавливают по четыре тяговых электродвигателя с рамной подвеской. В отличие от электровозных тяговые электродвигатели мо­торных вагонов имеют вентилятор, расположенный на валу якоря.
Электрическое оборудование электропоездов в основном аналогично оборудованию электровозов. Чтобы увеличить площадь для перевозки пассажиров, его размещают под кузовом и частично на крыше вагона. Управляют электропоездом с помощью контроллера из кабины машиниста. Принцип управления тяговыми электро­двигателями тот же, что и на электровозе, однако в электропоез­дах предусматривают устройство автоматического пуска, в котором специальное реле ускорения обеспечивает постепенное выключение пусковых резисторов или переключение выводов вторичной обмотки трансформатора одновременно с поддержанием заданного пускового тока.

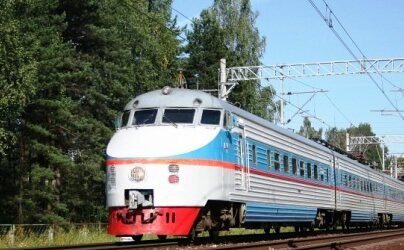

В 1975 г. Рижским вагоностроительным заводом начат выпуск 14-вагонных электропоездов постоянного тока ЭР200, имеющих конструкционную скорость 200 км/ч. Такие электропоезда, предназначенные для пассажирского сообщения на высоко­скоростных железных дорогах, в настоящее время курсируют на линии Санкт-Петербург—Москва.

ЭР-200

В последние годы в России проводится разработка нового электроподвижного состава, отвечающего современным требованиям.
С 1994 г. на ряде железных дорог, электрифицированных на постоянном токе, эксплуатируются пригородные поезда производ­ства Демиховского (ЭД2Т) и Торжокского (ЭТ2) вагоностроительных заводов, а с 1996 г. — электропоезда переменного тока ЭД9Т.
В 1997 г. на Демиховском вагоностроительном заводе начат выпуск электропоездов ЭД4 и ЭД4М. На Тихвинском заводе «Трансмаш» построен первый электропоезд «Сокол», рассчитанный на скорость до 250 км/ч. В 2003 г. завершено создание электропоезда нового поколения ЭМ4 «Спутник».
На Новочеркасском электровозостроительном заводе в 2000-х гг. начат выпуск новых электровозов серий ЭП1, ЭП2, ЭП100 и ЭП300.
Проводятся научно-исследовательские работы по созданию электропоездов нового поколения с применением асинхронных тяго­вых электродвигателей и импульсным регулированием скоростного движения.
