ПАССАЖИРСКИЕ И ГРУЗОВЫЕ СТАНЦИИ. УЗЛЫ

Пассажирские станции

Пассажирские станции сооружают в крупных городах, промышленных центрах и курортных районах. На этих станциях осуществляют обслуживание пассажиров (продажа проездных билетов, посадка и высадка пассажиров, прием, хранение, выдача багажа и ручной клади, прием и отправление почты), подготовку подвижного состава к перевозкам и организуют движение пассажирских поездов.
В зависимости от основного назначения различают три вида пассажирских станций: обслуживающие дальнее, местное и пригородное движение; головные, обслуживающие только пригород­ное движение, и зонные на пригородных участках, включая пере­садочные станции в пунктах слияния или пересечения с линиями метрополитена.
Пассажирские станции, обслуживающие дальнее, местное и пригородное движение, имеют следующие основные устройства: пассажирское здание (вокзал) с помещениями для обслуживания пассажиров; пассажирские платформы и переходы в одном и разных уровнях (тоннели, пешеходные мосты), связывающие вокзал и привокзальную площадь с платформами; пути для приема и отправления поездов, выполнения маневровых операций и временной стоянки отдельных вагонов (служебных, беспересадочного сообщения и др.); технические парки для очистки, ремонта, формирования, экипировки и стоянки небольшого числа обрабатываемых пассажирских составов в сутки (при большом числе таких составов вместо технических парков строят самостоятельные пассажирские технические станции); локомотивное и вагонное хозяйства; багажные и почтовые устройства; устройства СЦБ и связи, контактной сети, освещения, водоснабжения, канализации и теплоснабжения.
По расположению путей и вокзала рассматриваемые станции могут быть со сквозными или тупиковыми приемоотправочными путями, а также комбинированного типа.

пассажирская станция

Наибольшее распространение получили пассажирские станции со сквозными приемоотправочными путями. Станция может принимать пассажирские поезда с каждого направления на любой путь и отправлять их с любого пути на все направления. Однако для уменьшения числа враждебных маршрутов крайние пути 3 и 4 специализируются на приеме нечетных, а пути 7 и 8 — четных поездов, обычно дальних транзитных и сквозных пригородных. Средние пути используются для приема конечных дальних и пригородных поездов.
Пропуск грузовых поездов осуществляется без остановки: нечетных — по пути За, а четных — по пути 9. Путь 5 является ходовым для подачи и уборки поездных локомотивов, почтовых и багажных вагонов. В конце платформ предусматривают тупиковые пути для стоянки отцепляемых вагонов — почтово-багажных и беспере­садочного сообщения.
Технический парк (или техническая станция) располагается между главными путями со стороны, противоположной той, откуда прибывает наибольшее число конечных дальних пассажирских поездов.
Пассажирские технические станции предназначены для подготовки составов к рейсам. Составы поездов с пассажирской станции по соединительному пути прибывают в парк приема, где после технического и санитарного осмотра, а также очистки вагонов при необходимости их переформировывают. Составы направляют в моечную машину, а затем переставляют в ремонтно-экипировочное депо для ремонта ходовых частей и внутреннего оборудования вагонов. Здесь же выполняют зарядку аккумуляторов, влажную очистку, уборку, техническую и санитарную проверку вагонов, обеспечивают их водой и осуществляют снабжение вагонов-ресторанов. После этого составы переставляют в парк 4 до подачи на перронные пути под посадку пассажиров.
В населенных пунктах, находящихся в районе пригородных участков железных дорог, посадка и высадка пассажиров в отдельных случаях проводятся на специально сооружаемых на перегонах платформах, оборудованных навесами или павильонами и помещением для кассы. В этих местах возводятся также переезды через железнодорожные пути.
В пунктах оборота пригородных поездов сооружают зонные станции, предназначенные для стоянки составов и локомотивов в ожидании их отправления.

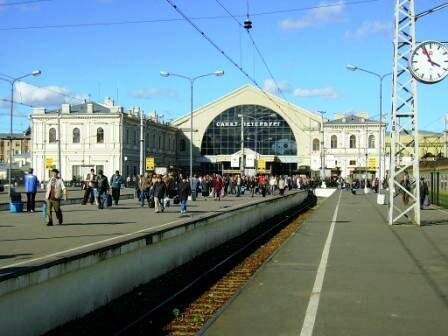

пассажирская платформа

Пассажирские платформы на станциях должны обеспечивать удобную, быструю и безопасную посадку и высадку пассажиров. По отношению к вокзалу платформы могут быть боковыми и промежуточными (островными). И те и другие подразделяются на низкие — высотой 0,2 м от уровня верха головки рельса и высокие — 1,1м. Длина пассажирских платформ должна соответствовать наибольшей длине пассажирского поезда. На вновь сооружаемых станциях следует предусматривать возможность удлинения платформ до 650...850 м, а платформ, обслуживающих только пригородное движение, — до 500 м.
Рекомендуемая ширина основной боковой пассажирской платформы составляет не менее 6 м в пределах расположения здания вокзала и не менее 4 м — у ее остальной части, ширина промежуточной платформы — не менее 4 м.
На линиях, где пассажирские поезда движутся со скоростью более 140 км/ч, ширина промежуточной платформы, расположен­ной между главными путями, должна составлять не менее 8 м, а в особо тяжелых условиях — не менее 6 м.

Грузовые станции

Грузовые станции предназначены для массовой погрузки и выгрузки грузов. Эти станции расположены в крупных промышлен­ных и населенных пунктах, а также портах и в зависимости от назначения подразделяются на станции общего пользования (неспециализированные), специализированные, перегрузочные и портовые.
Станции общего пользования служат для погрузки и выгрузки всех видов грузов. Их сооружают на окраинах городов в пунктах, соединенных железной дорогой с сортировочной станцией и авто­мобильными дорогами — с промышленными районами города. Эти станции выполняют операции, связанные как с прибытием грузов (прием поездов с сортировочной станции, технический и коммер­ческий осмотр вагонов, расформирование поездов, подача ваго­нов по точкам выгрузки, выгрузка, хранение грузов, оформление перевозочных документов, выдача груза получателю, уборка ваго­нов с места выгрузки и их очистка), так и с отправлением грузов (их прием от отправителя, оформление документов на перевозку, хранение груза, погрузка в вагоны, уборка вагонов, формирова­ние поездов и отправление их на сортировочную станцию).
Кроме того, на таких грузовых станциях могут проводиться взве­шивание груженых вагонов, обмывка и дезинфекция вагонов, их безотцепочный ремонт, экипировка локомотивов и обслуживание подъездных путей предприятий.

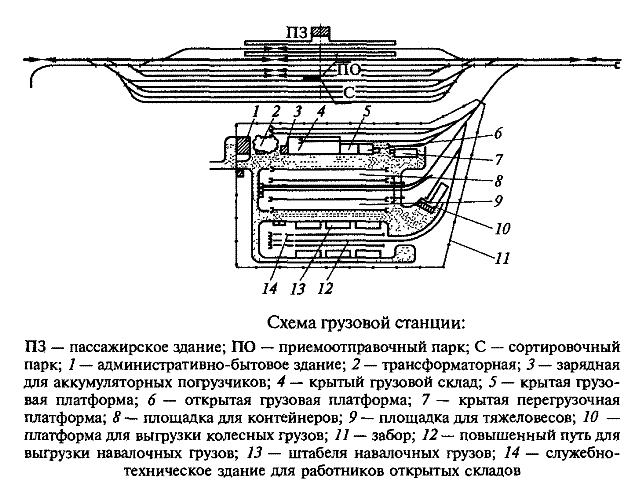

схема грузовой станции

Грузовая станция общего пользования состоит из двух частей: парков приема, отправления и сортировки вагонов по пунктам подачи и грузового двора, где сосредоточены погрузочно-выгрузочные и выставочные пути, склады, площадки и механизмы.
При проектировании грузовых станций рассчитывают путевое развитие, площади и погрузочно-разгрузочные фронты складов, платформ, навалочных и контейнерных площадок. Число путей зависит от размеров движения поездов и времени, в течение которого пути могут быть заняты при выполнении операций, связанных с прибытием, отправлением, стоянкой и накоплением вагонов перед их подачей на грузовой двор или сортировочную станцию.
Специализированные станции служат для погрузки и выгрузки не всех видов грузов, а какого-либо одного или нескольких родственных грузов, перевозимых в большом количестве, например угля, руды, минерально-строительных материалов и др. Эти стан­ции сооружают в районах добычи ископаемых материалов и крупных городах перед входом в промышленный район для обслуживания комбинатов или непосредственно на предприятиях.
Для перегрузки грузов из вагонов одной железнодорожной колеи в вагоны другой колеи устраивают перегрузочные станции. Они подразделяются на внутренние, предназначенные для перегрузки из вагонов нормальной колеи (1520 мм) в вагоны узкой колеи (1000 и 750 мм), и внешние, сооружаемые на государ­ственных границах и служащие для перегрузки грузов с колеи 1520 на 1435 мм и наоборот.
К грузовым относятся также портовые станции, обслуживающие морские и речные порты при перевалке грузов с железной дороги на водный транспорт и обратно. Эти станции, осуществляющие прием поездов с ближайшей к порту сортировочной станции, сортировку вагонов по отдельным погрузочно-выгрузочным фронтам (причалам, складам) и отправление поез­дов на сортировочную станцию, оборудованы приемоотправочными и сортировочными путями с соответствующими устройствами (вытяжки, горки малой и средней мощности).
В смешанных железнодорожно-водных перевозках через большие водные преграды применяются железнодорожные паромные переправы, обслуживаемые специальными грузовыми станциями. В нашей стране на таких переправах курсируют одно-, двух- и трехпалубные паромы вместимостью соответственно 26, 103 и 108 вагонов.

Межгосударственные приграничные передаточные станции

С распадом СССР на границах со странами СНГ и Балтии возникла необходимость в строительстве новых межгосударственных приграничных станций. Эти станции предназначены для приема, обработки и отправ­ления грузовых и пассажирских поездов, обращающихся между российскими и зарубежными пунктами.
Межгосударственные приграничные передаточные станции рас­положены непосредственно у границы или незначительно удале­ны от нее в глубь страны (не более чем на 15 км).
На приграничных передаточных станциях при отправлении гру­зовых поездов за границу и по прибытии их из-за границы выполняются технический осмотр и безотцепочный ремонт подвижного состава, а также коммерческий осмотр, обрабатываются документы технической и коммерческой службами, проводятся пограничный и таможенный досмотры, проверка документов и грузов санинспекцией и ветнадзором, совершаются маневры по прицепке и отцепке вагонов.
При прохождении через пограничный пункт пассажирского поезда объединенные бригады осмотрщиков российской и сопредельной сторон выполняют работы по его приему и отправлению, техническому обслуживанию состава; пограничный наряд проверяет документы у пассажиров, кроме того, проводятся погранично-таможенный контроль, досмотр купе и других помещений вагонов, наружный осмотр поезда, внутренний осмотр почтово-багажных вагонов и локомотивов.
В связи с этим на приграничных передаточных станциях предусмотрены парки приема и отправления транзитных и местных пассажирских поездов с комплексом устройств для обслуживания пассажиров и выполнения операций по таможенному и пограничному досмотрам; приемоотправочный парк технического обслуживания и осмотра транзитных грузовых поездов пограничниками и таможенниками с размещением в нем досмотровых мостиков, колодцев и служебных помещений; парки путей для отстоя задержанных вагонов и отцепочного ремонта вагонов, а также произ­водственно-складская зона для выполнения грузовых операций.

Железнодорожные узлы

Железнодорожным узлом называется пункт примыкания не менее трех железнодорожных линий, в котором имеются специализированные станции и другие раздельные пункты, связанные соединительными путями, обеспечивающими пропуск пассажирских и грузовых поездов, а также пересадку пассажиров с одной
линии на другую. Железнодорожный узел в крупных населенных пунктах является частью транспортного узла, представляющего собой комплекс транспортных устройств в районе стыка различных видов транспорта, совместно выполняющих операции по обслуживанию транзитных, местных и городских перевозок. В транспортный узел помимо железных дорог могут входить морской и речной порты, автомобильные дороги, сеть промышленного транспорта, аэропорты, сети трубопроводного транспорта и городской транспорт.
В транспортном узле происходит массовая пересадка пассажиров и передача грузов с одного вида транспорта на другой. Стыковыми пунктами железнодорожного и других видов транспорта являются пассажирские и грузовые станции. В узлах организуются пропуск пассажирских и грузовых поездов, расформирование и формирование составов, обслуживание подъездных путей промышленных предприятий и выполнение операций по погрузке, выгрузке и перевалке грузов. Все эти виды работ распределяются по отдельным станциям и подъездным путям.
В соответствии с объемом и характером работы железнодорожные узлы могут иметь следующие устройства: сортировочные и грузовые станции, соединительные пути между этими станциями и подходы к ним для обеспечения грузового движения и выполнения сортировочной и грузовой работы в узле; пассажирские и тех­нические пассажирские станции, пересадочные станции в пунктах слияния или пересечения железной дороги с метрополитеном, остановочные пассажирские пункты и другие устройства для выполнения пассажирских перевозок; мосты, тоннели, путепроводные развязки и переезды на пересечениях железнодорожных путей с реками, каналами, автомагистралями и железнодорожными путями для обеспечения безопасности движения и повышения пропускной способности узла.
Структура железнодорожного узла зависит от числа линий, сходящихся в нем, характера, направления и мощности пассажирских и грузовых потоков, его роли в сети дорог, значения населенного пункта и размещения его жилых и промышленных районов, расположения других видов транспорта, топографических и геологических особенностей местности, наличия крупных водных преград и т.д.
В соответствии с размещением основных элементов различают узлы с одной станцией, крестообразные, треугольные, с параллельным и последовательным расположением основных станций, кольцевые, полукольцевые и комбинированные.
Узел с одной станцией образуется в месте пересечения двух магистралей или примыкания одной магистрали к другой в районе небольших и средних городов. В узлах этого типа все подходы примыкают к одной объединенной станции, обслуживающей грузовое и пассажирское движение.

железнодорожный узел

Узел крестообразного типа  характерен для пересечения двух железнодорожных линий (одно- или двухпутных) с небольшой взаимной корреспонденцией вагонопотоков. На каждой линии сооружают отдельные участковые станции, а в некоторых случаях на одной линии — сортировочную, а на другой — участковую. В месте пересечения линий устраивают путепроводную развязку.
Пассажирские поезда, проходящие с одной линии на другую, могут иметь остановки на основной и вспомогательной станциях; транзитные грузовые поезда проходят по своим линиям.
Сортировочная работа по переработке узловых потоков, расформированию и формированию участковых и сборных поездов сосредоточивается на основной станции главного направления.
Устройства для выполнения грузовых операций и примыкания подъездных путей могут размещаться на одной или обеих станциях. Недостатком узлов крестообразного типа являются перепробеги и двойная переработка угловых вагонопотоков.
Узел треугольного типа  образуется в пунктах с подходами трех железнодорожных линий, имеющих значительную взаимную корреспонденцию грузовых и пассажирских потоков. Назначение отдельных станций узла зависит от расположения города и его промышленной зоны.
Время от времени возникает потребность в развитии существующих железнодорожных узлов. Это связано с увеличением размеров движения, ростом городов, строительством крупных промышленных предприятий, примыканием новых линий, развитием морских и речных портов и другими причинами. В связи с этим могут потребоваться укладка дополнительных главных путей, развитие пассажирских, технических, грузовых и сортировочных станций, сооружение дополнительных развязок железнодорожных подходов в разных уровнях.
