УСТРОЙСТВА И РАБОТА РАЗДЕЛЬНЫХ ПУНКТОВ

Разъезды, обгонные пункты и промежуточные станции

На разъездах обычно бывает один главный и один-два приемо-отправочных пути для скрещения и обгона поездов, пассажирское здание, совмещенное с помещением дежурного по станции, платформы для посадки и высадки пассажиров с пешеходными пере­ходами, устройства СЦБ и связи, стрелочные посты.
Скрещение поездов заключается в приеме первого поезда на один из приемоотправочных путей с остановкой. Поезд противоположного направления пропускают через разъезд по главному пути без остановки, после чего отправляется ранее прибывший поезд. Обгон поездов состоит в приеме с остановкой первого поезда на приемоотправочный путь и пропуске второго поезда того же направления по главному пути.
Кроме скрещения и обгона поездов на разъездах осуществляются посадка и высадка пассажиров, а в некоторых случаях — грузовые операции (в небольшом объеме). Разъезды бывают с продольным, полупродольным и поперечным расположением путей.

обгонный пункт

На обгонных пунктах для обгона поездов, как правило, имеется по одному приемоотправочному пути (кроме главных) в каждом направлении, а для перевода поездов с одного главного пути на другой между главными путями в горловинах укладывают диспетчерские съезды.
Обгонные пункты оснащены теми же устройствами, что и разъезды. Обгонные пункты бывают с поперечным, полупродольным и продольным расположением приемоотправочных путей, причем первый тип является основным. Полупродольное расположение обгонных путей применяется в случае, когда необходимо облегчить трогание поезда с места и его разгон, а продольное, кроме того, — на линиях скоростного движения пассажирских поездов.

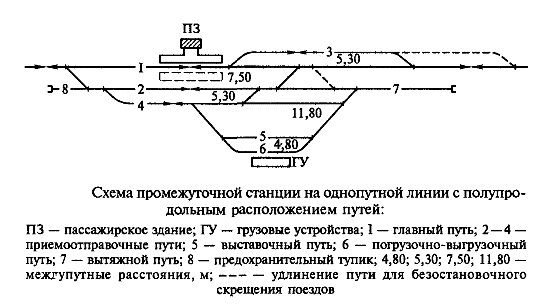

промежуточная станция

Промежуточные станции сооружают на одно-, двух- и многопутных железнодорожных линиях. Они предназначены для скрещения, обгона и пропуска поездов, а также выполнения работы по погрузке-выгрузке грузов, посадке-высадке пассажиров, приему, хранению и выдаче багажа.
Промежуточные станции имеют следующий комплекс устройств: путевое развитие, состоящее из приемоотправочных, погрузочно-выгрузочных, выставочных и вытяжных путей; пассажирское здание и платформы, грузовой район, устройства СЦБ, связи, электроснабжения, освещения, водоснабжения и канализации.
В полосе отвода со стороны пассажирского здания сооружают поселки для работников станции и их семей, а также работающих на соседних разъездах или обгонных пунктах.
Расстояние между промежуточными станциями составляет 40...60 км, а на линиях, прокладываемых в суровых климатических условиях Крайнего Севера, — 60...80 км.
Число приемоотправочных путей на промежуточных станциях составляет от двух до четырех (без главных) в зависимости от размеров движения. Для работы со сборными поездами укладывают погрузочно-выгрузочные, выставочные и вытяжные пути. Во избежание случайного выхода подвижного состава с путей, на которых проводятся маневровые работы, на главные пути или пути приема пассажирского поезда предусматривают предохранительные тупи­ки. Грузовой район располагают со стороны, противоположной пассажирскому зданию, во избежание пересечения главных путей при маневровой работе.
Маневровая работа на промежуточных станциях со сборными поездами в значительной степени зависит от схемы путевого развития и расположения прицепляемых или отцепляемых вагонов в составе поезда и на погрузочно-выгрузочных путях станции. При этом маневры могут выполняться локомотивом сборного поезда или специальным маневровым локомотивом, обслуживающим станцию.
Сборные поезда обоих направлений принимают, как правило, на приемоотправочный путь, прилегающий к грузовому району.
Отцепление вагонов от состава сборного поезда и подача их на пути грузового района, а также уборка вагонов с путей грузового района и прицепка их к составу сборного поезда осуществляются с использованием вытяжного пути.

Участковые станции

Для организации обслуживания поездов и работы локомотивных бригад, технического осмотра, экипировки и ремонта подвижного состава, расформирования и формирования сборных и участковых поездов железнодорожные линии делят на участки, на границах которых размещают участковые станции. Характер разме­щения участковых станций на железнодорожных линиях зависит от вида тяги, способа обслуживания поездов локомотивами и локомотивными бригадами. На новых линиях расстояния между участковыми станциями с основным депо при электрической тяге составляют 700... 1000 км, а при тепловозной — 500...800 км.
Участковые станции предназначены для приема и отправления транзитных пассажирских и грузовых поездов со сменой локомо­тивов и локомотивных бригад или со сменой только локомотивных бригад, выполнения технического обслуживания и коммерческого осмотра вагонов, технического обслуживания, экипировки и ремонта локомотивов, отцепочного ремонта вагонов, расформирования и формирования составов сборных и участковых поездов, обслуживания пассажиров, приема и выдачи багажа и почты, погрузки и выгрузки грузов в грузовом районе, обслуживания подъездных путей промышленных предприятий.
Для выполнения перечисленных видов работ участковые станции имеют устройства для обеспечения пассажирского движения и обслуживания пассажиров, пути для грузового движения, грузовые районы, локомотивное и вагонное хозяйства и др.
Устройства для обеспечения пассажирского движения включают в себя пассажирские здания, платформы, тоннели, пешеходные мосты, почтовые и багажные помещения, приемоотправочные (перронные) пути, а также пути стоянки составов конечных пассажирских поездов. Число путей для приема и отправления транзитных пассажирских поездов, включая главные, должно быть не меньше числа примыкающих к станции направлений.
В состав путевых устройств для грузового движения входят приемоотправочные, сортировочные и вытяжные пути. Приемоотправочные пути, объединенные в парки, служат для стоянки поездов во время технического обслуживания и коммерческого осмотра, предусмотренных технологическим процессом работы станции.
Сортировочные пути на участковых станциях предназначены для накопления вагонов разного назначения, стоянки вагонов, прибывших под выгрузку на станцию, а также порожних и неисправных вагонов. Число сортировочных путей, предназначенных для накопления вагонов и формирования поездов, зависит в основном от числа назначений и числа перерабатываемых вагонов. Полезная длина этих путей на 10 % больше, чем у приемоотправочных.
Полезная длина путей для вагонов, поступающих на пункты выгрузки, погрузки или в ремонт, зависит от числа этих вагонов и числа подач в течение суток в различные пункты.
Наиболее широко распространенными устройствами для выполнения маневровой работы на участковой станции являются вытяжные пути. Их устраивают тупиковыми длиной не менее полезной длины приемоотправочных путей и располагают по концам сортировочных парков на площадке или на уклоне крутизной до 0,0025 в сторону сортировочных путей.
Для увеличения производительности маневровой работы используют профилированные вытяжные пути и горки малой мощности, позволяющие сортировать вагоны под действием как силы толчка локомотива, так и силы тяжести вагона.
Грузовые районы для выполнения грузовых операций имеют путевое развитие, помещения и площадки для хранения грузов, а также механизмы для выполнения погрузочно-разгрузочных работ. Для погрузки, выгрузки и хранения грузов устраивают крытые склады, крытые и открытые платформы, навалочные и контей­нерные площадки. Грузовой район обычно располагают рядом с сортировочным парком, что обеспечивает подачу вагонов из этого парка к местам погрузки, выгрузки и обратно без пересечения главных путей.
В состав локомотивного хозяйства входят локомотивные здания, мастерские и экипировочные устройства. При организации работы локомотивов по кольцевой схеме для безотцепочной экипировки их песком, топливом и смазочными материалами экипировочные устройства могут располагаться на приемоотправочных путях. Уст­ройства локомотивного хозяйства размещают вблизи приемоотправочных путей для грузового движения так, чтобы не стеснять дальнейшего развития станции.
Вагонное хозяйство на участковых станциях — это пункты текущего ремонта, технического обслуживания вагонов и контроля автотормозов. Пункты технического обслуживания и контроля автотормозов размещают вблизи приемоотправочных парков.
Кроме перечисленных устройств на некоторых участковых станциях сооружают пункты обслуживания изотермических вагонов, тяговые подстанции (на электрифицированных железных дорогах), скотозагоны для погрузки живности и др. Предусматривается также примыкание подъездных путей предприятий. На участковых станциях размещаются весы для взвешивания вагонов, при­бывающих с участка или погруженных на станции, перегрузочные платформы, предназначенные для сортировки и перегрузки грузов, перевозимых мелкими отправками, эксплуатационно-ремонтные базы дистанций пути (ПЧ), сигнализации и связи (ШЧ), электроснабжения (ЭЧ) и др.
На ряде электрифицированных железных дорог в пунктах стыка различных систем тока устраивают станции стыкования этих систем. Обычно это участковые станции с небольшим числом перерабатываемых поездов. Для прохода электровозов переменного и постоянного тока по одним и тем же путям в контактной сети станции предусматривают переключаемые элементы, по которым в зависимости от потребности проходит тот или иной ток.

Сортировочные станции

Сортировочными являются станции, предназначенные для массового расформирования и формирования грузовых поездов. Здесь перерабатывают транзитные и местные вагонопотоки со сходящихся направлений и формируют поезда, идущие на большие расстояния без переработки на попутных станциях. Кроме того, на сортировоч­ных станциях формируют участковые, сборные и передаточные поезда и выполняют операции с транзитными грузовыми поездами, ремонт вагонов, экипировку и ремонт локомотивов и другие операции.
Сортировочные станции устраивают в районах массовой погрузки или выгрузки грузов, на подходах к крупным промышленным центрам в узловых пунктах железных дорог, где сосредоточено значительное число вагонопотоков. Для проведения сортировочной работы на этих станциях сооружают сортировочные парки, горки и вытяжные пути. Для выполнения операций с поездами предусматривают парки приема поездов, поступающих в перера­ботку, парки отправления сформированных поездов, а также от­дельные парки или пути для приема и отправления транзитных грузовых поездов.
Парки приема, сортировки и отправления совместно с горкой и вытяжными путями образуют сортировочную систему.

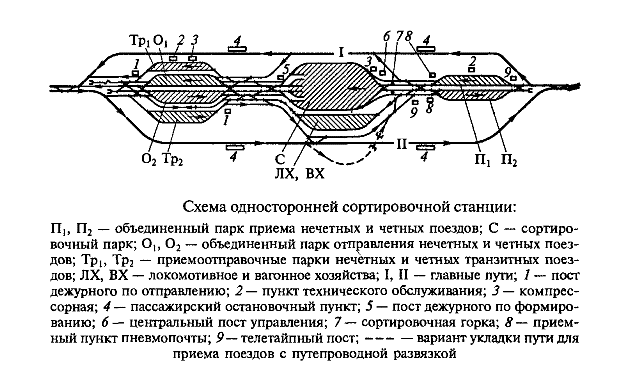

сортировочная станция

Число путей в сортировочных парках устанавливают исходя из числа назначений и размеров вагонопотоков в соответствии с пла­ном формирования поездов. Число путей в парках приема, отправления и для транзитных поездов определяется в зависимости от размеров движения и числа примыкающих к станции направле­ний в соответствии с Правилами и техническими нормами проектирования станций и узлов.
На сортировочных станциях имеются устройства локомотивного и вагонного хозяйств, водоснабжения, электроснабжения, связи и СЦБ. Станции оборудуют современными устройствами автоматики и телемеханики.
Различают сортировочные станции с параллельным, последо­вательным и комбинированным расположением парков приема, сортировки и отправления поездов.
По числу сортировочных систем (комплектов) станции могут быть одно- и двусторонними. На односторонних станциях в сортировочном парке перерабатывают вагоны как четного, так и нечетного направлений. Двусторонние станции имеют две системы сортировочных устройств, каждая из которых перерабатывает вагоны определенного направления.
По способу производства маневров сортировочные станции разделяют на горочные и безгорочные. Наиболее прогрессивными являются горочные станции с объединенными парками приема и от­правления поездов для всех примыкающих линий.
Горки подразделяют на автоматизированные, механизированные и немеханизированные. Автоматизированные и механизированные горки оборудуют специальными устройствами для торможения вагонов (вагонные замедлители) и электрической централизацией стрелок и сигналов или ГАЦ.

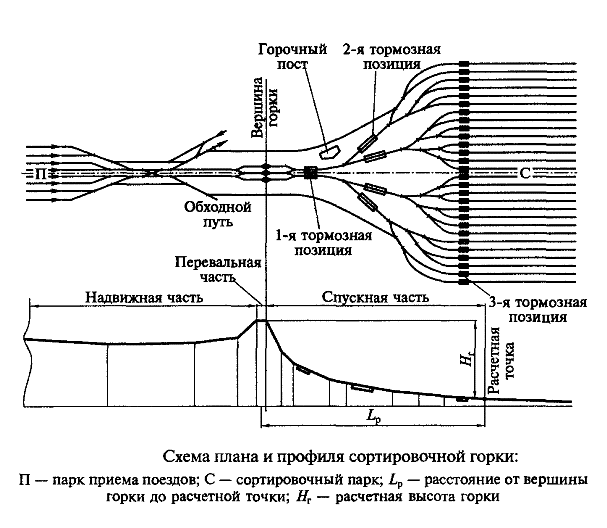

сортировочная горка

Сортировочная горка состоит из трех основных частей: надвижной, перевальной и спускной. Надвижная часть представляет собой наклонный участок пути, имеющий перед вершиной горки подъем крутизной 0,008...0,020 и протяженностью 100... 150 м для облегчения расцепки вагонов и остановки их в случае прекращения роспуска.
Спускная часть представляет собой участок пути между вершиной горки и расчетной точкой, находящейся на расстоянии 50 м от третьей (парковой) тормозной позиции. Разность отметок между вершиной горки и расчетной точкой называется высотой горки. Эта высота должна обеспечивать скатывание вагона с плохими ходовыми качествами при неблагоприятных условиях до расчетной точки.
Спускная часть горки в плане представляет собой входную горловину сортировочного парка, которая соединяет надвижные пути, проходящие через вершину горки, с сортировочными путями.
В профиле спускная часть проектируется по расчетной схеме, состоящей из девяти элементов с уменьшающимися уклонами: от первого скоростного крутизной 0,050 до уклона крутизной 0,0006 на сортировочных путях между третьей (парковой) тормозной по­зицией и расчетной точкой.
Для регулирования скорости скатывания отцепов на спускной части располагаются тормозные позиции, вагонные замедлители на которых могут быть клещевидно-весовыми (КВ-3), клещевидно-нажимными с подъемом рамы (КНП-5) и пневмогидравлическими (ВЗПГ).
Основным показателем, характеризующим работу горки, является ее перерабатывающая способность, т. е. максимальное число вагонов, рассортированных в течение суток. Перерабатывающая способность горки зависит от продолжительности надвига и роспуска состава, перерывов в работе из-за враждебных пересечений маршрутов, числа вагонов в составе и локомотивов, работающих на горке, а также других факторов.
Существенно возрастает перерабатывающая способность горок при автоматизации процесса расформирования и формирования поездов. Поэтому горки оборудуют системами автоматического регулирования скорости скатывания вагонов (АРС).
