УСТРОЙСТВА СЦБ НА ПЕРЕГОНАХ

Автоматическая блокировка

Автоблокировка (АБ) является основной системой регулирования движения поездов на одно- и двухпутных линиях магистральных Железных дорог. При использовании автоблокировки межстанционный перегон разделен на блок-участки длиной 1,0...2,6 км. Каждый блок-участок огражден проходным светофором. Сигнальные показания светофоров сменяются автоматически при движении поезда по перегону. Исключением являются выходные и входные светофоры: ими управляют дежурные по станциям.
Автоблокировка бывает двух-, трех- и четырехзначной. На магистральных железных дорогах применяют трех- и четырехзначную АБ.
При использовании трехзначной АБ между движущимися поездами должно быть не менее трех свободных блок-участков. Желтый огонь светофора показывает, что на стоящем впереди светофоре горит красный огонь, перед которым машинист должен остановить поезд. Зеленый огонь показывает, что впереди свободны как минимум два блок-участка и можно двигаться с установленной скоростью.
В случае применения четырехзначной АБ на каждом проходном светофоре добавляется сигнальное показание в виде одновременно горящих желтого и зеленого огней. Это позволяет обеспечить минимальный интервал попутного следования поездов с любой скоростью.
Для уяснения принципа смены сигнальных показаний на рисунке приведена упрощенная схема двузначной автоблокировки с рельсовыми цепями постоянного тока. Рельсовые цепи отделены друг от друга изолирующими стыками ИС. Источником тока в рельсовой цепи является путевая батарея ПБ, потребителем тока — путевое реле ПР.

схема двухзначной автоблокировки

Когда блок-участок свободен, ток от источника питания про­текает по рельсам и поступает в путевое реле, которое замыкает цепь сигнальной батареи СБ на лампу зеленого огня светофора. Если блок-участок занят хотя бы одной колесной парой (или лопнул рельс), то ток не поступает в путевое реле, его якорь отходит от контакта под действием силы тяжести, и цепь сигнальной батареи замыкается на лампу красного огня светофора.
АБ позволяет организовать движение поездов в попутном направлении с интервалом 8 мин, а на пригородных участках — с интервалом 3...4 мин.
На участках с автономной тягой применяют АБ с рельсовыми цепями постоянного тока, на электрифицированных участках — с кодовыми рельсовыми цепями, которые питаются переменным током в виде импульсов. АБ с кодовыми рельсовыми цепями называют кодовой автоблокировкой. Для связи проходных светофоров друг с другом при такой АБ используют кодовые рельсовые цепи. С их помощью показания путевых светофоров передаются в кабину машиниста движущегося поезда. Таким образом осуществляется автоматическая локомотивная сигнализация, позволяющая повысить безопасность движения.
В последние годы разработаны и внедряются новые системы автоблокировки, которые применяются на участках с любыми видами тяги и обладают высокой эксплуатационной надежностью.
Основным средством интервального регулирования движения поездов является АБ с тональными рельсовыми цепями и централизованным размещением аппаратуры. Она позволяет отказаться от изолирующих стыков на перегонах — самого слабого звена действующих систем АБ.

Автоматическая локомотивная сигнализация

Автоматическая локомотивная сигнализация (АЛС) предназначена для повышения безопасности движения поездов и улучшения условий труда локомотивных бригад. При плохой видимости (дождь, туман, снегопад) машинист поезда может своевременно не заметить показания светофора, что приведет к проезду запрещающего сигнала. Чтобы исключить такие негативные случаи, автоблокировку дополняют АЛС, с помощью которой показания путевых светофоров при приближении к ним поезда передаются на локомотивный светофор, установленный в кабине машиниста. Систему АЛС дополняют автостопом, который останавливает поезд перед закрытым светофором, если машинист не принимает мер к своевременному торможению.
Систему АЛС дополняют также устройством для проверки бдительности машиниста и контроля скорости движения поезда, а наиболее совершенные системы — устройствами автоматического регулирования скорости.
АЛС с автостопом осуществляет торможение поезда и в случае превышения допустимой скорости или отсутствия подтверждения бдительности машиниста.
В зависимости от способа передачи показаний путевых сигналов на локомотив (непрерывно или только в определенных точках пути) различают АЛС непрерывного типа с автостопом (АЛСН) и точечного типа с автостопом (АЛСТ), причем последняя может применяться только на участках, оборудованных полуавтомати­ческой блокировкой.

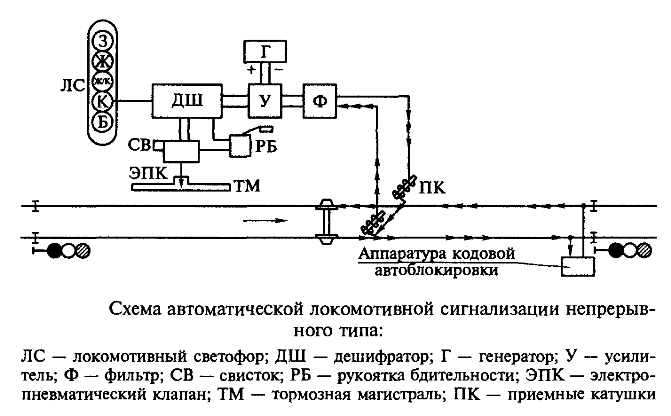

схема АЛСН

АЛСН  служит для постоянной передачи на локомотив (по рельсовым цепям) показаний путевого светофора, к которому приближается поезд. Навстречу движущемуся поезду от стоящего впереди светофора в рельсовую цепь подается переменный кодовый ток. Он наводит в приемных катушках ПК локомотива кодовые импульсы переменного тока (напряжением около 0,2 В). Эти импульсы поступают через фильтр Ф в усилитель У, с помощью которых преобразуются и усиливаются. В дешифраторе ДШ коды расшифровываются, и в зависимости от их значения включается соответствующий огонь локомотивного светофора ЛС. Если на путевом светофоре горит зеленый огонь, то в цепи проходят три импульса тока в кодовом цикле и на локомотивном светофоре горит также зеленый огонь. При включенном желтом сигнале проходят два импульса тока в кодовом цикле, и на локомотивном светофоре горит также желтый огонь. От светофора с красным огнем поступает код с одним импульсом тока в цикле, и на светофоре локомотива включается желтый огонь с красным.
При вступлении поезда на занятый блок-участок на ЛС загорается красный огонь. Белый огонь на ЛС включается при следовании поезда по некодированным путям, когда машинист должен руководствоваться показаниями путевых светофоров. В момент смены на ЛС более разрешающего огня на менее разрешающий машинисту подается предупредительный свисток о возможности срабатывания автостопа. В этом случае машинист должен в течение 6...8 с нажать рукоятку бдительности, в противном случае произойдет экстренное автоматическое торможение поезда. После нажатия рукоятки бдительности машинист должен снизить скорость движения до разрешенной или остановить поезд. Когда машинист проезжает светофор с желтым огнем и движется на красный, на ЛС происходит смена огня на желтый с красным, после чего машинист руководствуется показаниями путевых светофоров.
С момента появления на локомотивном светофоре желтого огня с красным машинист обязан периодически, через каждые 20... 30 с, нажимать рукоятку бдительности во избежание экстренной остановки. Для контроля за действиями машинистов на локомотивах применяют скоростемеры, которые записывают на ленту фактическую скорость движения и регистрируют горение красного или желтого с красным огня на ЛС, нажатие рукоятки бдительности и работу автостопа.
Система АЛСН используется на магистральных железных дорогах, где скорость движения пассажирских поездов не превышает 120 км/ч, а грузовых — 80 км/ч. На линиях с более высокой скоростью движения, достигающей 200 км/ч, требуется расширение значности локомотивной сигнализации, так как возрастает тормозной путь и необходимо передавать информацию о приближении поездов не за два, а за три или четыре блок-участка. С этой целью применяют многозначные частотные АЛС.
Для повышения безопасности движения поездов, предупреждения проезда запрещающих сигналов и увеличения пропускной способности участков устройства АЛСН дополняют системой автоматического управления торможением (САУТ) и комплексом локомотивных устройств безопасности (КЛУБ). Устройства САУТ и КЛУБ взаимосвязаны, что позволяет более точно определять расстояние до препятствий, используя спутниковую навигационную связь.

Устройства диспетчерского контроля за движением поездов

Устройства диспетчерского контроля за движением поездов (ДК) применяют на участках, оборудованных АБ, для передачи информации поездному диспетчеру об установленном направлении движения (на участках однопутной блокировки), о занятости блок-участков, главных и приемоотправочных путей промежуточных станций, показаниях входных и выходных светофоров.
Кроме того, устройства ДК дают возможность дежурным промежуточных станций следить за движением поездов на прилегающих перегонах, а также получать информацию о повреждениях перегон­ных устройств АБ и переездной сигнализации на этих перегонах.
На железных дорогах применяют систему частотного диспетчерского контроля (ЧДК). Она включает в себя устройства телеконтроля, информирующие о состоянии перегонов в пределах диспетчерского круга. С перегонов информация о состоянии контролируемых объектов по специально выделенным проводам сначала передается на промежуточные станции, а затем по цепи ДК поступает на центральный диспетчерский пункт.

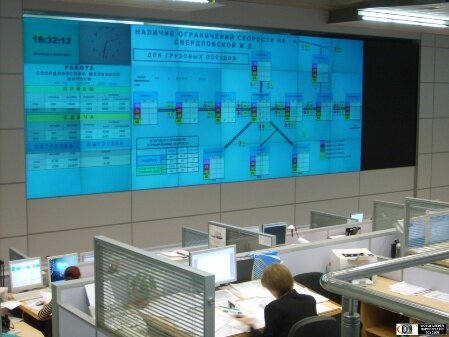

диспетчерский центр

Контрольная информация отправляется с каждой перегонной установки в виде определенного частотного кода, и на табло дежурного по промежуточной станции включается соответствующая контрольная лампочка. Частотные сигналы, принятые на диспетчерском пункте, усиливаются, расшифровываются, и определяются станции, с которых они поступили, и состояние контролируемого объекта.
Сигнальная индикация состояния контролируемых объектов в системе ЧДК высвечивается на табло, где показываются все блок-участки перегона, главные и приемоотправочные пути промежу­точных станций, все входные и выходные светофоры.
Дальность действия системы, определяемая видом линии связи, составляет для кабельных линий 180 км, а для воздушных — 300 км. При использовании каналов высокочастотной связи дальность действия ДК практически неограниченна.

Автоматическая переездная сигнализация

На пересечении железной дороги в одном уровне с автомобильными дорогами устраивают переезды. Они могут быть регулируемыми, т.е. оборудованными устройствами переездной сигнализации, и нерегулируемыми, когда возможность безопасного проезда полностью зависит от водителя транспортного средства. В ряде случаев переездная сигнализация обслуживается дежурным работником. Такие переезды называются охраняемыми, а необслуживаемые — неохраняемыми.
К переездным устройствам относятся автоматическая светофорная сигнализация, автоматические шлагбаумы, электрошлагбау­мы и механизированные шлагбаумы. Эти устройства служат для прекращения движения автотранспортных средств через переезд при приближении к нему поезда.
Переезды с интенсивным движением для ограждения со сторо­ны автомобильной дороги оборудуют автоматической светофор­ной переездной сигнализацией с автоматическими шлагбаумами. Переезд ограждается переездными светофорами ПС с двумя попеременно мигающими красными огнями, и подается звуковой сигнал для оповещения пешеходов. Мигающая сигнализация применяется для того, чтобы водитель автотранспортного средства не мог принять переезд за обычный городской перекресток.
Для предупреждения автотранспорта о приближении к переезду перед ним устанавливают два предупредительных знака — на расстоянии 40...50 и 120... 150 м от ПС. Автоматические шлагбаумы, перекрывающие проезжую часть автодороги, и светофоры автоматической светофорной сигнализации устанавливают на ее правой стороне.

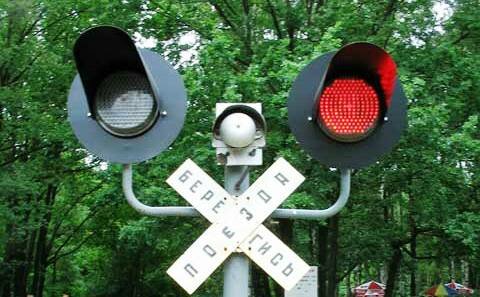

переездный светофор

Нормальное положение автоматических шлагбаумов открытое, а электрошлагбаумов и механизированных шлагбаумов — обычно закрытое. Для приведения в действие автоматической переездной сигнализации используют рельсовые цепи автоблокировки или специальные цепи.
Когда поезд приближается на определенное расстояние к переезду, включаются переездная световая сигнализация и звонок, через 10... 12 с опускается брус шлагбаума и звонок выключается, а световая сигнализация продолжает действовать до освобождения пе­реезда и поднятия бруса.
В случае аварии на переезде его ограждают со стороны подхода поездов красными огнями заградительных светофоров, включаемых дежурным по переезду. На участках с автоблокировкой одновременно загораются красные огни ближайших светофоров автоблокировки.
Заградительные светофоры устанавливают с правой стороны по ходу поезда на расстоянии не менее 15 м от переезда. Место установки светофора выбирают так, чтобы обеспечивалась видимость огня светофора на расстоянии, не меньшем тормозного пути, необходимого в данном случае при экстренном торможении и максимально возможной скорости.
На железнодорожных переездах поезда имеют преимущественное право беспрепятственного движения через переезд.
Чтобы избежать замыкания рельсовых цепей автоблокировки при проходе через переезд гусеничных тракторов, катков и других дорожных машин, верх настила переезда устраивают выше голо­вок рельсов на 30...40 мм.

Полуавтоматическая блокировка

Полуавтоматическая блокировка (ПАБ) применяется для интервального регулирования движения поездов на малодеятельных участках железных дорог. Полуавтоматической она называется потому, что часть операций по изменению показаний сигналов выполняется автоматически (в результате воздействия колес подвижного состава), а другая часть осуществляется дежурным по станции или путевому посту. При ПАБ на межстанционном перегоне может находиться только один поезд. Для увеличения пропускной способности наиболее длинные межстанционные перегоны делят на два межпостовых перегона (блок-участка), и на месте раздела устраивают путевой пост. Разрешением на занятие поездом свободного перегона служит соответствующее показание выходного (для станции) или проходного (для путевого поста) сигнала.
Согласно требованиям ПТЭ устройства ПАБ не должны допускать открытия выходного или проходного светофора до освобождения подвижным составом межстанционного или межпостового перегона, а также самопроизвольного закрытия светофора вследствие перехода с основного на резервное энергоснабжение и наоборот. Для этого на каждой станции (на путевом посту) ограждаемого перегона устанавливают блок-аппараты, связанные друг с другом электрической сетью таким образом, что для пользования сигналами от дежурного по станции или посту требуется выполнить необходимые действия в определенной последовательности.
На железных дорогах применяется электромеханическая ПАБ с полярной линейной цепью и релейная ПАБ (РПАБ). В ПАБ первого типа применяются упрощенные аппараты для посылки блокировочных сигналов в виде токов разной полярности.
В РПАБ всеми блокировочными зависимостями между положением стрелок и сигнальными показателями светофоров управляют реле. Эта система по сравнению с электромеханической обеспечивает более высокий уровень автоматизации управления, так как известительные сигналы подаются автоматически и действия дежурного по станции упрощены.
Полуавтоматические системы блокировки автоматически контролируют прибытие поезда, но не обеспечивают проверки его прибытия в полном составе. Это должен сделать сам дежурный по станции, и только после проверки он имеет право подать блокировочный сигнал о прибытии поезда на станцию.
Этот недостаток РПАБ устраняется применением специального устройства автоматического счета осей поезда, которое устанавливается на станции.
