ГРАФИК ДВИЖЕНИЯ ПОЕЗДОВ

Значение графика и требования, предъявляемые к нему

На железнодорожном транспорте движение поездов осуществляется но графику — основному нормативно-технологическому документу, регламентирующему работу всех подразделений по организации движения поездов. График движения выражает план всей эксплуатационной работы железных дорог и является основой организации перевозок.
Движение поездов строго по графику достигается точным соблюдением технологических процессов работы станций, локомотивных и вагонных депо, тяговых подстанций, пунктов технического обслуживания, дистанций пути и других подразделений железных дорог, связанных с движением поездов. Объединяя и координируя работу этих подразделений, график движения позволяет им действовать согласованно.
Роль графика возрастает в условиях рыночной экономики, когда осложняется организация устойчивых вагонопотоков. В связи с этим в рамках автоматизированной системы управления перевозочным процессом (АСУПП) комплексу автоматизации и разработки графика движения поездов уделяется большое внимание.
При составлении графика должна быть предусмотрена приоритетная прокладка международных поездов, их согласованный подвод на пограничные станции и точное соблюдение технологии обработки поездов.
На основе графика составляют расписание движения поездов, в котором указывают время прибытия, отправления и проследования поездов для каждого раздельного пункта

Ход поезда изображается на графике в виде движения точки в системе координат, где по оси абсцисс откладывается время суток от 0 до 24 ч, а по оси ординат — пройденное расстояние. Таким образом, график движения выражает зависимость t =f(S), где S — путь, пройденный поездом; t — время его хода. След движения точки условно принимают за прямую, соединяющую точки отправления и прибытия поезда, соответствующие смежным раздельным пунктам, исходя из того, что поезд следует по перегону с постоянной скоростью. Угол наклона прямой к горизонтали характеризует скорость движения поезда. Фактически же эта скорость изменяется, причем особенно существенно при за­медлении поезда перед остановкой и разгоне после отправления (см. штриховую кривую на рисунке).
График обычно строят на стандартной сетке с масштабом времени 4 мм — 10 мин и масштабом расстояний 2 мм — 1 км. На сетке каждый час разделен вертикальными линиями на шесть 10-минутных интервалов, при этом получасовые деления отмечают штриховой прямой. Горизонтальными линиями обозначают оси раздельных пунктов.
Линии движения нечетных поездов наносят сверху вниз, а четных — снизу вверх. В точках пересечения этих линий с осями раздельных пунктов (в тупых углах) проставляют время прибытия, отправления или проследования поездов, — цифру, указывающую число минут сверх целого десятка.

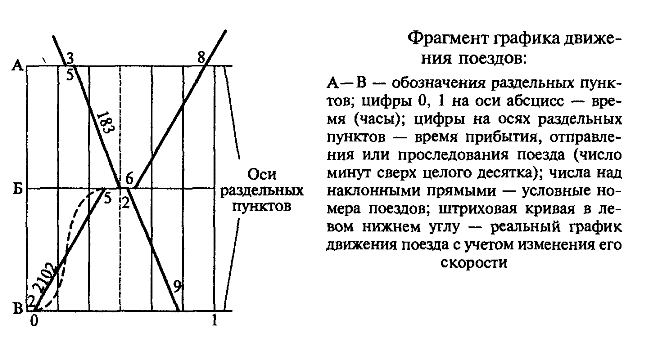

Чтобы уяснить, как читается график движения, обратимся к вышеприведенному рисунку, на котором видно, что пассажирский поезд № 183 прибывает на станцию А в 0 ч 13 мин, где предусмотрена 2-минутная стоянка для высадки и посадки пассажиров. Он отправляется в 0 ч 15 мин и прибывает на станцию Б в 0 ч 30 мин. После 2-минутной стоянки на этой станции поезд отправляется в 0 ч 32 мин. На станцию В он прибывает в 0 ч49 мин. Грузовой поезд № 2102 отправляется со станции В в 0 ч 2 мин и прибывает на станцию Б в 0 ч 25 мин. Здесь он стоит 11 мин в связи с пропуском встречного поезда № 183, отправляется в 0 ч 36 мин и станцию А проходит без остановки в 0 ч 58 мин.

Классификация графиков

Графики движения поездов классифицируют следующим образом.
В зависимости от скорости движения поездов различают параллельные и непараллельные (нормальные) графики. При параллельных графиках поезда каждого направления следуют с одинаковой скоростью, поэтому линии их хода параллельны друг другу. В обычных условиях эксплуатации движение происходит по нормальным графикам, так как пассажирские и грузовые поезда движутся с разными скоростями.

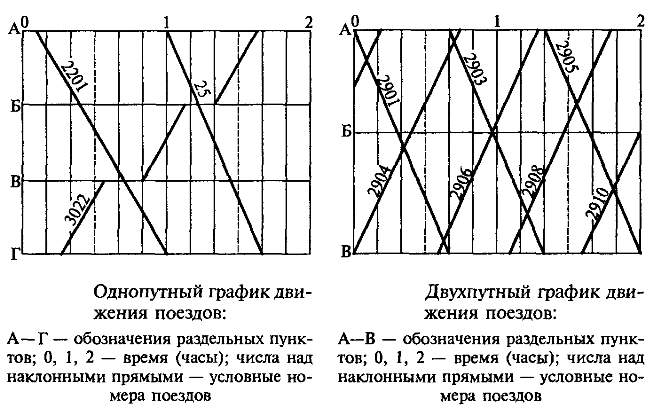

По числу главных путей на перегонах графики подразделяют на однопутные и двухпутные. В первом случае главный путь используется для движения в обоих направлениях и скрещение поездов может происходить только на станциях и разъездах, во втором случае — как на перегонах, так и на станциях.
По соотношению числа поездов в четном и нечетном направлени­ях различают парные графики, когда это число одинаковое, и непарные — в противном случае.
В зависимости от расположения поездов попутного следования графики могут быть пачечные, пакетные и частично пакетные.
При пачечном графике поезда движутся друг за другом с разграничением межстанционным перегоном. Это означает, что нельзя отправить на перегон поезд, пока ранее отправленный не прибыл на следующую станцию, т.е. на перегоне может находиться только один поезд.
При пакетном графике поезда следуют пакетами с разграничением в них поездов временем или блок-участками. В этом случае на перегоне между станциями одновременно могут находиться несколько попутных поездов, образующих пакет. Такие графики применяют при использовании автоблокировки. При частично пакетных графиках часть поездов движется одиночно, а часть — пакетами.

Элементы графика

Для составления графика должны быть известны его основные элементы:

• время хода поездов различных категорий по перегонам;
• продолжительность стоянки поездов на станциях для выполнения технических, грузовых и пассажирских операций;
• станционные интервалы;
• интервалы между поездами в пакете;
• время нахождения локомотивов на станциях локомотивного депо и в пунктах оборота.

Время хода поезда определяют тяговыми расчетами с помощью ЭВМ и уточняют на основании опытных поездок и достижений передовых машинистов. Это время устанавливают отдельно для каждой категории пассажирских и грузовых поездов при движении по каждому перегону в четном и нечетном направлениях.
Продолжительность стоянки поездов при выполнении технических, пассажирских и грузовых операций зависит от категории поездов, типа станции и технологического процесса ее работы.
Важными элементами графика являются станционные интервалы  — минимальные промежутки времени, необходимые для выполнения операций на раздельных пунктах по приему, отправлению и пропуску поездов.
Станционные интервалы определяют построением графика выполняемых операций, исходя из их максимального совмещения и конкретных условий работы. Интервалы зависят в основном от особенностей средств сигнализации и связи, применяемых на прилегающих перегонах, способа управления стрелками и сигналами, схемы раздельного пункта (длина горловины, число стрелок, входящих в маршрут приема и отправления поездов) и профиля подходов к раздельному пункту.

Понятие о пропускной и провозной способности железных дорог

Пропускной способностью железнодорожной линии называется наибольшее число поездов или пар поездов установленной массы, которое может быть пропущено в единицу времени (сутки, час) в зависимости от имеющихся постоянных технических средств, типа и мощности подвижного состава и принятых методов организации движения поездов (типа графика). Различают наличную пропускную способность, т.е. ту, которой обладает линия в настоящее время, и потребную, необходимую для заданных размеров движения.
Пропускную способность железнодорожных линий рассчитывают комплексно: по перегонам, станциям, устройствам электроснабжения на электрифицированных железных дорогах, деповским и экипировочным устройствам. По наименьшей из найденных величин, называемой результативной пропускной способностью, и устанавливают пропускную способность участка или линии в целом.

Освоение растущего грузооборота вызывает необходимость увеличения пропускной способности железнодорожных линий. Это увеличение, определяемое как разница между потребной и наличной пропускными способностями, может быть достигнуто за счет организационно-технических и реконструктивных мероприятий.
К организационно-техническим относятся мероприятия, направленные на использование резервов пропускной способности и потому не требующие значительных расходов. Суть этих мероприятий заключается в совершенствовании методов организации движения поездов и улучшении использования технических устройств и подвижного состава, в том числе внедрении научной организации труда, включая передовые методы станционных работников и локомотивных бригад. В результате увеличиваются масса и скорость движения поездов, уменьшаются станционные интервалы, ускоряется обработка поездов и сокращается их стоянка на станциях.
.

Реконструктивные мероприятия связаны с применением новой техники и выполнением строительных работ, что требует значительных капитальных затрат. К реконструктивным мероприятиям относятся электрификация железных дорог, введение более мощных локомотивов и большегрузных вагонов; оборудование линий автоблокировкой, электрической централизацией стрелок и сигналов, а также диспетчерской централизацией; постройка вторых путей и двухпутных вставок; смягчение профиля пути и усиление мощности верхнего строения; увеличение длины и числа станционных путей и др.
О влиянии отдельных элементов реконструкции на пропускную способность можно судить по следующим данным: укладка вторых путей позволяет увеличить пропускную способность линий в 3 — 4 раза; введение автоблокировки на двухпутной линии вместо полуавтоматической блокировки приводит к повышению пропускной способности более чем в 2 раза, а на однопутной линии — на 25...30%.
Реконструкцию железных дорог проводят поэтапно в наиболее целесообразной последовательности, что позволяет снизить капитальные затраты и расходы на перевозки. Для обеспечения потребной пропускной способности железнодорожной линии выбирают наиболее рациональные организационно-технические и реконструктивные мероприятия на основе технико-экономического сравнения вариантов.
Важным резервом увеличения провозной способности железно­дорожных линий является повышение массы поездов и статической нагрузки на вагоны. Для увеличения статической нагрузки и объемов перевозки грузов установлены повышенные технические нормы загрузки вагонов. Возрастание массы, а следовательно, и длины поездов, как правило, требует увеличения полезной длины путей на станциях. Расчеты показывают, что если доля поездов повышенной длины составляет 30 % их общего числа, то для нормальной организации движения на загруженной двухпутной линии требуется удлинить пути только на 10... 20 % станций.
Работы по удлинению части приемоотправочных путей на станциях являются в настоящее время одним из главных направлений в освоении растущих объемов грузовых перевозок

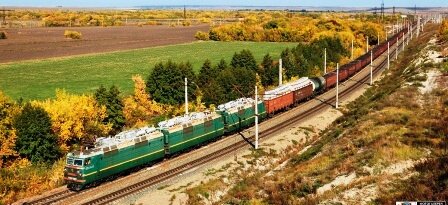

Увеличение провозной способности участков на 5...6 % достигается применением телемеханической системы многих единиц СМЕТ, предназначенной для дистанционного управления локомотивами тяжеловесных поездов. Эта система состоит из электронной стойки, которая устанавливается в машинном помещении локомотива, а также пультов сигнализации и управления, имеющихся в каждой кабине машиниста. На лобовой части локомотива размещены приемники (розетки) и кабель с разъемом. Совместная работа локомотивов обеспечивается при помощи трехпроводной линии связи посредством включения кабеля с разъемом одного локомотива в рабочий приемник другого локомотива.
Система СМЕТ для электровозов постоянного и переменного тока в отличие от обычной системы многих единиц позволяет оперативно соединять электровозы в сплотки и разъединять их в зависимости от массы поезда и поездной обстановки на участке. Управлять локомотивами, оборудованными аппаратурой СМЕТ, можно по радиоканалу.

Организационно-технические мероприятия включают в себя также применение подталкивания и двойной тяги, пропуск сдвоенных составов, переход на другие типы графика движения, в том числе на пакетный.
Важным резервом при выполнении путевых ремонтных работ, особенно на грузонапряженных двухпутных линиях, является продвижение пакетами по соседнему пути (при хорошей видимости) соединенных грузовых поездов с локомотивами в голове и середине состава, оборудованных радиосвязью. Это мероприятие позволяет повысить пропускную способность действующего пути в период существования «окна» более чем в 1,5 раза.
