ПРОДУВКА ЦИЛИНДРА ДВУХТАКТНОГО ДИЗЕЛЯ

Наиболее простой является поперечная (петлевая) продувка (рис. 21, а). Продувочный воздух поступает через продувочные окна, занимающие часть боковой поверхности цилиндра против выпускных окон. При движении вниз (в конце расширения) поршень открывает выпускные окна, через которые газы выпускаются из цилиндра, затем открывает продувочные окна. Давление в цилиндре снижается по сравнению с давлением продувочного воздуха. Поэтому продувочный воздух заполняет цилиндр, вытесняя оставшиеся отработавшие газы.

Схемы продувки

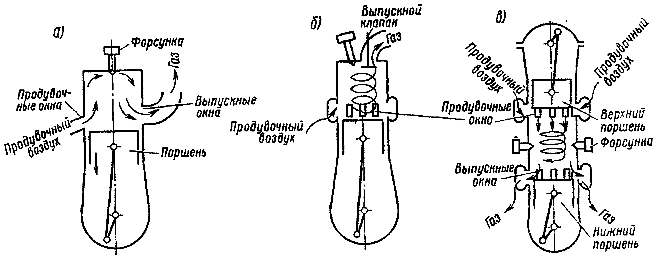

Рис. 21. Схема продувок: а - поперечная; б - клапанно-щелевая; в - прямоточно-щелевая

После того как поршень при движении вверх закроет окна, начнется процесс сжатия воздуха. При таком способе продувки верхнее пространство цилиндра плохо очищается от отработавших газов.
Для улучшения очистки приходится большое количество воздуха пропускать через цилиндр, на что затрачивается дополнительная мощность. В этом отношении лучше прямоточная продувка (рис. 21, б), при которой продувочный воздух, поступая через окна, имеющие тангенциальный и радиальный наклоны, направляется к верхней части цилиндра и вместе с газами выходит из цилиндра через выпускные каналы в цилиндровой крышке при открытом выпускном клапане: двигаясь по винтовой линии, воздух образует как бы «воздушный» поршень, который вытесняет отработавшие газы через выпускной клапан в крышке цилиндра. Поэтому такая продувка   называется клапанно-щелевой. Но, удаляя отработавшие газы, часть воздуха также проходит «транзитом» через цилиндр в выпускной тракт. Хотя этот вид продувки и более совершенный, чем поперечная, но продукты сгорания не полностью удаляются из цилиндра, ибо зоны вблизи крышки остаются неочищенными.
Такая схема продувки применена в тепловозных дизелях  11Д45 и  14Д40.
На дизелях типа Д100 при встречно-движущихся поршнях применена так называемая прямоточно-щелевая продувка цилиндров (рис. 21, в). В этой схеме сначала нижним поршнем открываются выпускные окна. Осуществляется предварительный выпуск газов. Затем верхний поршень открывает продувочные окна, после чего начинается принудительная продувка цилиндра воздухом, поступающим через впускные окна и движущимся в цилиндре по винтовой линии, как показано стрелками.Образующийся «воздушный» поршень вытесняет отработавшие газы через выпускные окна, расположенные по периметру окружности в нижней части цилиндра. Этот вид продувки наиболее совершенный: вместо металлического поршня в четырехтактном двигателе образующийся в двухтактном дизеле «воздушный поршень» обеспечивает хорошую очистку цилиндра. После закрытия выпускных окон воздух под давлением еще некоторое время продолжает поступать в цилиндр через продувочные окна, благодаря чему осуществляется дозарядка цилиндра. С закрытием продувочных окон начинается сжатие поршнями воздуха. В двухтактном дизеле процессы сжатия воздуха, впрыска топлива, его воспламенения и расширения газов протекают примерно так же, как и в четырехтактном. Таким образом, в двухтактном дизеле рабочий цикл образуется следующими двумя тактами.

Первый такт — сжатие (см. рис. 20, б). Пройдя нижнюю мертвую точку, поршень начинает перемещаться вверх, закрывая сначала продувочные, затем выпускные окна. Так как окна закрыты, поршень сжимает воздух, заполнивший цилиндр. При этом температура воздуха повышается до температуры, достаточной для воспламенения топлива.
Второй такт — рабочий ход (см. рис. 20, а). При подходе поршня к верхней мертвой точке в горячий воздух из форсунки впрыскивается дизельное топливо. Происходит самовоспламенение топлива, процесс горения которого сопровождается ростом температуры и давления рабочей смеси. Под действием возрастающего давления газов поршень перемещается к нижней мертвой точке. Этот такт является рабочим.
Как уже знает читатель, конец второго и начало первого такта занимают процессы очистки и продувки цилиндра, соответствующие тактам выпуска и всасывания в четырехтактном дизеле. Благодаря этим особенностям рабочий цикл двухтактного дизеля осуществляется за два хода поршня или за один оборот (360°) коленчатого вала вместо четырех ходов поршня или двух оборотов (720°) коленчатого вала, как это делается в четырехтактных дизелях. При этом часть рабочего хода поршня недоиспользуется из-за более раннего, чем в четырехтактных двигателях, открытия выпускных органов (подробно об этом ниже). Кроме того, часть полезной работы дизеля затрачивается на сжатие дополнительного воздуха, необходимого   для  продувки   цилиндров.
