ТЕКСТРОПНО-РЕДУКТОРНО-КАРДАННЫЙ ПРИВОД (ТРКП)

Текстропно-редукторно-карданный привод (ТРКП) — наиболее надежный привод. Этими приводами оснащаются пассажирские и почтовые вагоны. Привод монтируют на одной стороне тележки КВЗ-ЦНИИ (рис.1). К нему относятся: ведущим шкив 7, закрепленный на торце оси; четыре приводных ремня 3, ведомый шкив 2, посаженный на конусную часть вала редуктора 4; натяжное устройство 5; карданный вал 6; генератор 7 и предохранительные устройства 8 вала и генератора.

Привод ТРКП

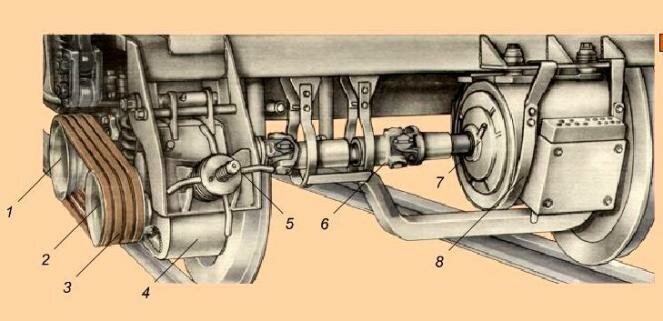

Рис.1. Расположение текстропно-редукторно-карданного привода:
1 — ведущий шкив; 2 — ведомый шкив, 3 — четыре приводных ремня; 4 — редуктор; 5 — натяжное устройство; 6 — карданный вал; 7 — гене­ратор; 8 — предохранительное устройство

Ведущий шкив (рис.2, а) представляет собой литой цилиндр 1, на поверхности которого имеются четыре канавки для размещения клиновых ремней. Средняя торцовая часть шкива выполнена в виде втулки с лабиринтовыми канавками, которые входят в лабиринты крепительной крышки 5. Шкив на торце оси крепится при помощи зубчатой гайки б, призматической шпонки 7, клиньев 5, крестовины 9, болтов 10, двух зубчатых секторов 11, тарельчатых пружин 12 и стопорной пластины 13. Болты 10 ввертывают в торец зубчатых секторов 77.
Торцовое крепление шкива закрывают крышкой 4, которая укреплена при помощи шести болтов 2 с шайбами 3.
Зубчатая гайка 6 представляет собой конусную втулку с резьбой на внутренней поверхности, которой (рис. 2, б) она навертывается на шейку оси. С другой стороны внутри гайки имеются зубья, которыми она соединяется с секторами 11. Каждый сектор имеет три отверстия с нарезкой для болтов. На торце оси ставят два клина 8, между которыми образуется паз для постановки крестовины 9. Второй выступ крестовины располагается между секторами 77.

Ведущий шкив ТРКП

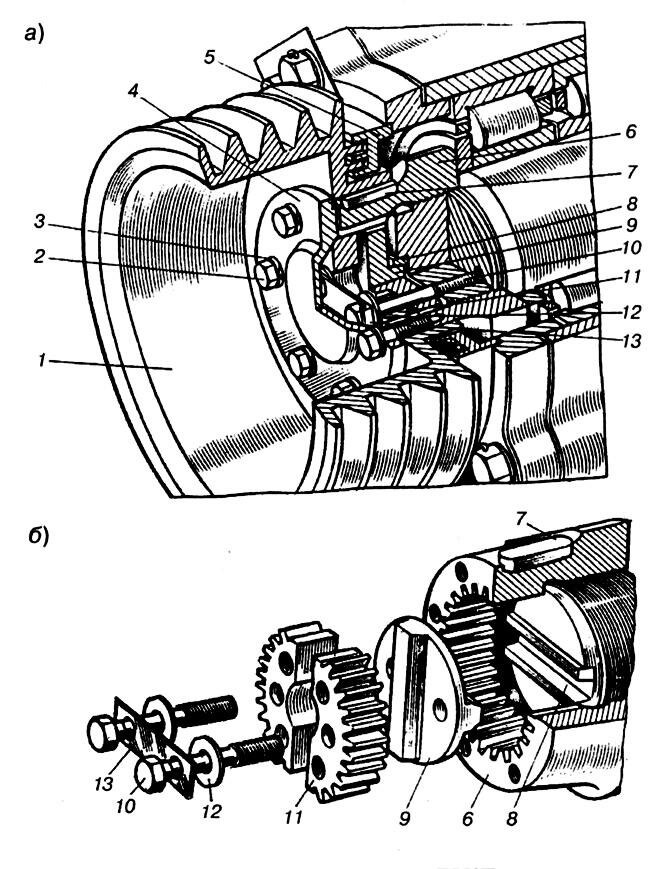

Рис. 2. Ведущий шкив ТРКП:
а — общий вид; б — детали крепления ведущего шкива: 1 — ведущий шкив; 2 — болт; 3 — шайба;
4 — крышка; 5 — крепительная крышка с лабиринтами; 6 — зубчатая гайка; 7 — призматическая шпонка;
8 — клин; 9 — крестовина; 10 — болт; 11 — зубчатый сектор; 12 — тарельчатая пружина; 13 — стопорная пластина

Ведомый шкив 12 (рис. 3) привода кроится па конусную часть вала 8 редуктора, корпус 9 которого сварной, Внутри его размещены валы 8 и 5 с большим 7 и малым зубчатыми колесами, предназначенными для изменения частоты вращения ведомого вала. Вал 5 изготовлен заодно целое с малым зубчатым колесом, а на валу 8 надето большое зубчатое колесо 7. Валы вращаются в подшипниках 1, 4 и 10, 11. На валу 5 закреплена муфта 6, с помощью которой редуктор соединяется с карданным валом, передающим вращение генератору. Редуктор подвешен к кронштейнам рамы тележки шарнирно с помощью вала 2, размещаемою во втулках 3. Шарнирная подвеска редуктора позволяет производить натяжение ремней с помощью специального устройства
В днище корпуса 9 редуктора имеется отверстие с пробкой для слива масла. В верхней части корпуса установлен сапун, связывающий внутреннюю полость с атмосферой и не допускающий повышения в нем давления. Зубчатые колеса редуктора смазываются смазкой ТС-10-ОТП ВТУ 38-1-149-68, а подшипники напои смазкой ЛЗ ЦНИИ.

Редуктор

Рис. 3. Ведомый шкив ТРКП:
1 — подшипник шариковый; 2 — вал крепежный; 3 — втулка; 4 — подшипник роликовый; 5 — вал ведомый;
6 — муфта; 7 — колесо зубчатое; 8 - вал ведущий; 9 — корпус редуктора; 10 — подшипник шариковый; 11 — подшипник роликовый; 12 — шкив ведомый

Редуктор подвешен к кронштейнам рамы тележки с наклоном 8° в сторону оси колесной пары шарнирно с помощью вала, размещаемого во втулках. Шарнирная подвеска редуктора позволяет производить натяжение ремней с помощью специального натяжного устройства.
Передача вращающего момента с ведущего шкива на ведомый производится при помощи ремней. В приводе используется четыре клиновых ремня типа В2360Т. Их натяжение 315 - 330 кг обеспечивается натяжным приспособлением и массой редуктора. Регулировка натяжения осуществляется путем сжатия пружины при помощи рычажной гайки.
На случай обрыва валика подвески редуктора 1 и предотвращения падения редуктора на путь в кронштейне 6 натяжного устройства укреплен предохранительный болт 5, а в щечках прилива редуктора сделаны пазы в виде секторов.

Подвешивани редуктора

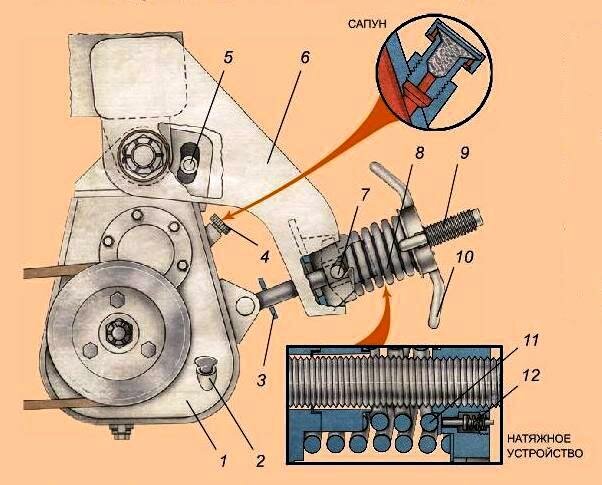

Рис.4 Подвешивание редуктора.
1 - редуктор; 2 - маслоуказатель; 3 - предохранительная шайба; 4 - сапун; 5 - предохранительный болт;
6 - кронштейн ; 7 - опора пружины; 8 - основная пружина; 9 - натяжной винт; 10 - рычажная гайка; 11 - вспомогательная пружина ; 12 - индикаторное устройство

С 1970 г. в натяжное устройство введены вспомогательное устройство11 и индикаторное устройство 12 для определения ее контакта с рычажной  гайкой 10 , а аткже установлен ограничитель сжатия основной пружины 8.

Карданный вал

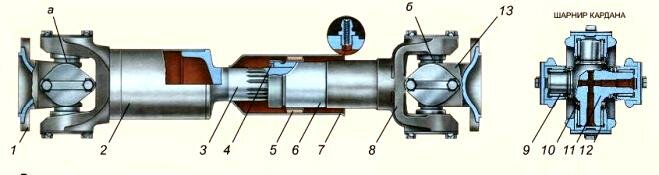

Вращение от быстроходного ведомого вала редуктора передается валу генератора через карданный вал, используемый от автомашины ГАЗ-51 и ГАЗ-63 длиной 1499 мм. Карданный вал представляет собой тонкостенную трубу 2. Он снабжен двумя карданными шарнирами "а" и "б". Карданный шарнир состоит из крестовины 11 и двух вилок 8 и 13. В отверстие вилок вставлены игольчатые подшипники 9, внутрь которых входят цапфы крестовины. Подшипники удерживаются в вилках кольцевыми пружинами 12.
Для удержания смазки в игольчатых подшипниках и предотвращения попадания в них грязи, пыли и воды на цапфах крестовины имеются пробковые сальники 10. Игольчатые подшипники смазываются через масленки. Масло по каналам внутри цапф крестовины и по канавкам на торцах поступает к подшипникам. При этом одновременно смазываются и торцы цапф крестовины. С 1978 г. применяются карданные валы без масленки. В центре крестовины имеется клапан, через который при смазке шарниров выходит избыток масла, благодаря чему предотвращается пробивание пробковых сальников.

Карданный вал

Тонкостенная труба карданного вала размером 31x2,1 мм изготовлена из ст. 15 непрерывного волочения. С одного конца труба приварена к вилке карданного шарнира, соединенного с фланцем 1 якоря генератора, а с другого - к шлицевой втулке 3. В шлицевую втулку вставлен полый шлицевой вал б, изготовленный заодно с вилкой карданного шарнира. Допускаемый перекос карданного вала относительно оси генератора возможен не более 2°.
С целью предохранения шлицевого соединения от загрязнения установлен защитный металлический или резиновый чехол 7. Внутри полого шлицевого вала и втулки поставлены заглушки. Для удержания смазки в шлицах на конце шлицевой втулки имеется пробковый сальник 4, шлицы защищены от пыли уплотнением из фетра 5. Вращение от карданного вала привода передается валу якоря генератора через фланцевое соединение.

Применение редуктора в приводе позволило увеличить передаточное отношение до 4,1, благодаря чему генератор включается при минимальных скоростях движения 37-42 км/ч.
