РЕССОРНОЕ ПОДВЕШИВАНИЕ

На каждую колесную пару при непо­движном электровозе действует так называемая статическая нагрузка. Эту нагрузку создают вес кузова, тележки, тяговые двигатели (или часть их веса), оборудование, расположенное в кузове, и т. д. Нагрузка на колесные пары передается через рессоры. Все устройства, создающие и передающие эту нагрузку, объединяют названием надрессорное строение.
Во время движения электровоза вследствие неровностей пути от колесных пар на рамы тележек и кузов передаются дополнительные динамические нагрузки, вызывающие колебания надрессорного строения. Уменьшает воздействие этих сил и смягчает удары рессорное подвешивание — совокупность листовых и цилиндрических реcсор со связующими промежуточными деталями.
После прекращения действия динамических сил надрессорное строение продолжает совершать колебания на рессорах. Чтобы быстрее погасить колебания, на локомотивах устанавливают листовые рессоры: между отдельными их листами возникает трение, способствующее затуханию колебаний. Рессоры набирают из 10—14 листов. Верхние, наиболее длинные листы называют коренными. При изготовлении листы несколько изгибают вверх, под нагрузкой они распрямляются.
Важнейшей характеристикой рессоры является ее гибкость. Под гибкостью рессоры обычно понимают ее прогиб в миллиметрах под действием силы в 10 кН. Чтобы увеличить гибкость рессорного подвешивания, листовые рессоры соединяют последовательно с цилиндрическими, изготовленными в виде спирали. Цилиндрические рессоры — пружины — хорошо сглаживают слабые толчки, на которые сравнительно жесткие листовые рессоры не реагируют. Листовые рессоры могут быть размещены над буксами и под ними (рис. 110).

Рессорное подвешивание

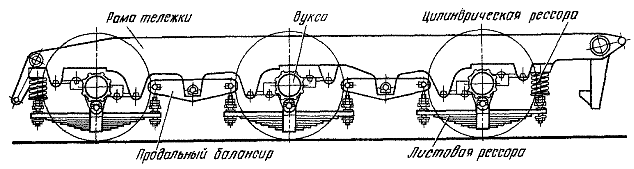

Рис. 110. Рессорное подвешивание электровоза ВЛ60

Рессоры электровозов некоторых серий соединяют продольными (см. рис. 110), а иногда и поперечными балансирами. Балансиры помогают поддерживать постоянным заранее заданное распределение нагрузок между
колесными парами независимо от состояния рессорного подвешивания. Если бы рессоры не были связаны балансирами, то при изменении прогиба листовых рессор или сжатия пружин во время прохождения колес по неровностям пути изменялись бы нагрузки, приходящиеся на колеса. Применение балансиров позволяет избежать разгрузки отдельных колесных пар, но такая система рессорного подвешивания довольно сложна и требует тщательного ухода.
Особенности рессорного подвешивания восьмиосных электровозов определяются главным образом тем, что они имеют двухосные тележки. Рессорное подвешивание восьмиосных электрово­зов, за исключением ВЛ8, несбалансированное (рис. 111), т. е. каждая ось имеет самостоятельное подвешивание, и оно двухступенчатое, так как вес кузова на рамы тележек передается через вторую ступень — пружинные боковые рессоры или люлечное подвешивание.

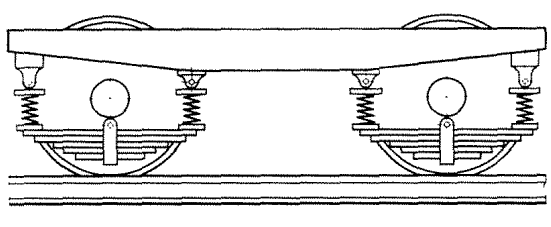

Рис. 111. Рессорное подвешивание тележки восьмиосного электровоза

Для гашения вертикальных колебаний кузова относительно тележки электровоза применяют гидравлические амортизаторы. Гашение вертикальных колебаний в первой ступени происходит в листовых и цилиндрических рессорах.
Очень важно проверить и установить правильную развеску электровоза, т. е. обеспечить одинаковую для всех колесных пар нагрузку от оси на рельсы. При   правильной   развеске   снижается вероятность боксования отдельных колесных пар. Необходимое распределение нагрузки осуществляют, регулируя сжатие пружинных рессор и пружин люлечного подвешивания.
