ЭЛЕКТРИЧЕСКИЕ БЛОКИРОВКИ

Электрические аппараты силовой цепи должны включаться и выключаться в строго установленной последовательности.   Для   обеспечения   требуемой очередности действия этих аппаратов большинство из них снабжено специальными блокировочными контактами (блок-контактами), иначе говоря, блокировками, включенными в цепи управления. Эти блокировки связаны с механизмом, приводящим в действие тот или иной аппарат. Они замыкаются или размыкаются одновременно с главными контактами аппарата (либо с небольшим опозданием или опережением), производя необходимые переключения в цепи управления.
Применяют два вида блок-контактов: замыкающие и размыкающие.
При замыкающем блок-контакте блокируемая цепь разорвана, когда аппарат занимает нормальное положение, т. е. в цепи управления им нет тока, и замкнута при прохождении тока по цепи управления.
Размыкающий блок-контакт разрывает блокируемую цепь, когда по цепи управления проходит ток, и наоборот, замыкает ее при нормальном положении аппарата. Что принимают за нормальное положение аппаратов, было сказано выше. Чтобы можно было определить, какому аппарату принадлежит тот или иной блок-контакт, около графического обозначения блок-контакта указывают номер аппарата, присвоенный ему в силовой схеме, или его буквенное обозначение. В соответствии со стандартами ЕСКД блок-контакты электрических аппаратов имеют те же обозначения, что и их главные контакты.
Поясним на примерах, как с помощью блок-контактов обеспечивают заданную последовательность действия аппаратов (рис. 86).

Схема электрических блокировок

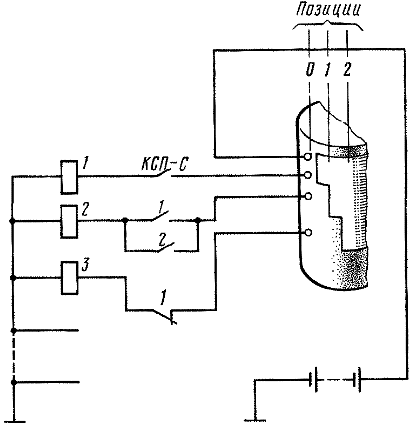

Рис. 86. Пример включения блокировок в цепь управления

Допустим, что для нормальной работы электровоза необходимо выдержать три условия:

  • первое — контактор 1 может замыкать свои контакты на 1-й позиции только тогда, когда групповой переключатель находится в положении, соответствующем последовательному соединению двигателей. Для обеспечения такой зависимости в цепь катушки 1 электромагнитного вентиля контактора включен блок-контакт группового переключателя, замыкающийся при положении аппарата, соответствующем последовательному соединению тяговых двигателей. На схемах электрических цепей электровозов такой блок-контакт обозначается КСП-С;
  • второе — контактор 2 должен включаться на 1-й позиции контроллера только после того, как включится контактор 1. Для этого в цепь катушки 2 электромагнитного вентиля контактора введен замыкающий блок-контакт контактора 1;
  • третье — контактор 3 должен включиться на 2-й позиции контроллера только после того, как выключится контактор 1. Выполнение этого требования обеспечивается тем, что в цепь катушки 3 включен размыкающий блок контакт 1 контактора 1, который замкнут,  когда этот контактор отключен.

Перечисленные условия могут быть дополнены и другими, например таким. Из второго условия следует, что, как только контактор 1 на 2-й позиции отключится, его блок-контакты 1 в цепи катушки контактора 2 разомкнутся и контактор 2 тоже выключится. Если в соответствии с условиями работы электровоза этого нельзя допустить, то замыкающий блок-контакт 1 в цепи катушки контактора 2 шунтируют так называемым блок-контактом независимости 2. Этот блок-контакт нормально разомкнут, но как только контактор 2 включится, блок-контакт 2 замкнется и шунтирует блок-контакт 1. Таким образом, в дальнейшем контактор 2 будет включен независимо от того, включен или выключен контактор 1.
В качестве примера конструктивного выполнения рассмотрим блокировочное устройство, показанное на рис. 87.

Схема

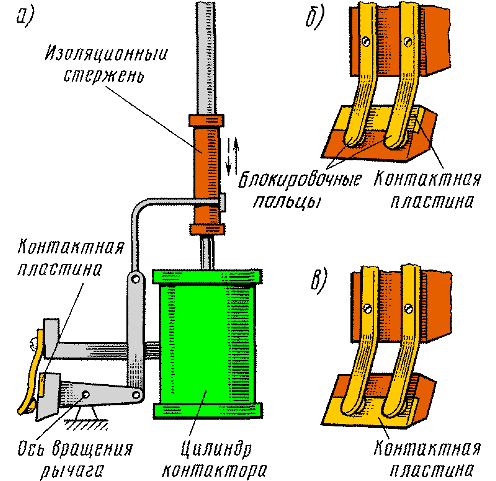

Рис.87. Блокировочное устройство индивидуального контактора

При впуске сжатого воздуха в цилиндр контактора  (рис. 87, а)  изоляционный стержень поднимается вверх. Колодка, соединенная рычагом и тягой с этим стержнем, поворачивается вокруг оси рычага. Медная контактная пластина, укрепленная на колодке, замыкает блокировочные пальцы. На рис. 87, б показан блок-контакт замыкающий. В размыкающем блок-контакте контактная пластина расположена так, как изображено на рис. 87, в.
