АВТОМАТИКА,ТЕЛЕМЕХАНИКА И СИГНАЛИЗАЦИЯ НА ЖЕЛЕЗНОДОРОЖНОМ ТРАНСПОРТЕ

Понятие о комплексе устройств автоматики, телемеханики и сигнализации

Устройства автоматики и телемеханики на железнодорожном транспорте, или, как их еще называют, средства сигнализации, централизации и блокировки (СЦБ), предназначены для автоматизации процессов, связанных с управлением движением поездов, обеспечения безопасности и необходимой пропускной способности железных дорог, а также повышения производительности труда.
Обычно системы автоматики осуществляют регулирование, контроль и управление объектами, когда расстояние между ними невелико. Если же объекты значительно удалены друг от друга, то вместо систем автоматики применяют системы телемеханики.
На железнодорожном транспорте устройства СЦБ в зависимости от их назначения подразделяют на две группы: устройства СЦБ на перегонах и станциях.
К первой группе относятся автоматическая блокировка, автоматическая локомотивная сигнализация, путевая полуавтоматическая блокировка, система диспетчерского контроля за движением поездов и автоматическая переездная сигнализация; ко второй — электрическая и диспетчерская централизация, комплекс устройств горочной автоматики и др.
Движение поездов по перегонам, поездная и маневровая работа на станциях осуществляются в условиях непрерывно меняющейся обстановки. В таких условиях для быстрой передачи различных приказов и указаний локомотивным бригадам и другим ра­ботникам, связанным с движением поездов, применяют железнодорожную сигнализацию. Она позволяет регулировать движение поездов на перегонах, поездную и маневровую работу на станциях и обеспечивает безопасность движения.

Классификация сигналов

Сигналом называется условный видимый или звуковой знак, с помощью которого подается определенный приказ, подлежащий безусловному выполнению. В соответствии с ПТЭ работники железнодорожного транспорта должны использовать все возможные средства для выполнения требования сигнала. На транспорте под словом «сигнал» обычно понимают и сигнальный прибор, и его сигнальное показание.
Значения сигнальных показаний установлены Инструкцией по сигнализации на железных дорогах Российской Федерации (ИСИ).

Применяемые на транспорте сигналы по способу их восприя­тия подразделяют на видимые и звуковые.
Видимые сигналы обозначаются цветом огней, щитов, флагов и дисков; числом и взаимным положением сигнальных показаний; режимом горения сигнальных огней и формой переносных сигнальных щитов. Достоинство видимых сигналов заключается в том, что они могут быть переданы на большее расстояние, чем звуковые.
По времени применения видимые сигналы подразделяют на дневные, подаваемые в светлое время суток и сигнализирующие цветом щита, флага или диска; ночные, сигнализирующие огнями установленных цветов и подаваемые в темное время суток; круглосуточные, подаваемые как в светлое, так и в темное время суток и сигнализирующие цветом, режимом горения и сочетанием огней.
Видимые сигналы подаются светофорами, флагами, фонарями, щитами и дисками. Назначение этих приборов, их сигнальные показания, места установки и порядок пользования определены ПТЭ и ИСИ.
Видимые сигналы в зависимости от типа сигнальных приборов, которые их подают, подразделяют на постоянные (светофоры, устанавливаемые в определенных местах железнодорожного пути, и локомотивные светофоры); переносные (щиты, флаги, фонари на шестах, предназначенные для временного ограждения тех или иных участков пути и подвижного состава); поездные (диски, флаги и фонари для обозначения головы и хвоста поезда); ручные (флаги, диски, фонари, посредством которых подают различные команды и указания).
Светофоры в свою очередь в зависимости от назначения подразделяются на входные, ограждающие станции со стороны прилегающих перегонов и разрешающие или запрещающие поезду следовать на станцию; выходные, разрешающие или запрещающие поезду отправляться со станции на перегон; проходные, расположенные на перегоне и разрешающие или запрещающие поезду следовать на ограждаемые ими участки; маршрутные, разрешающие или запрещающие поезду следовать из одного района станции в другой; сигналы прикрытия, ограждающие места одноуровневых пересечений железных дорог с другими железными дорогами, трамвайными путями и троллейбусными линиями, а также разводные мосты. Кроме того, бывают светофоры предупредительные, маневровые, горочные, заградительные, повторительные и локомотивные.
Основными сигнальными цветами на железнодорожном транспорте являются красный, желтый и зеленый (возможны их сочетания). Красный огонь принят в качестве сигнала остановки, желтый разрешает движение, но требует снижения скорости, зеленый разрешает движение с установленной скоростью.

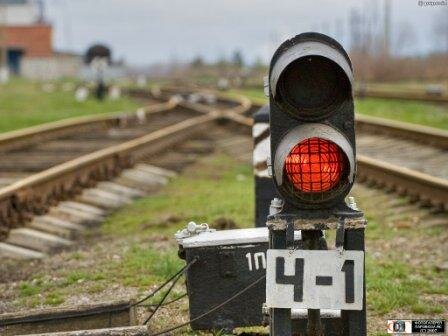

карликовый светофор

Кроме названных применяют синий, лунно-белый, прозрачно-белый и молочно-белый сигнальные огни. Синий огонь используют как запрещающий на маневровых светофорах, а лунно-белый — как разрешающий маневровый и пригласительный на входных, выходных и маршрутных светофорах. Прозрачно-белый огонь применяют в ручных фонарях, поездных сигналах, указателях гидроколонок, светящихся указателях перегрева букс и др., тогда как молочно-белый — в указателях путевого заграждения и стрелочных указателях.
Поездными сигналами являются фонари с прозрачно-белыми, красными и желтыми огнями, красные и желтые флаги, а также красные диски. Эти сигналы служат для обозначения головы и хвоста поезда и других подвижных единиц. По числу, цвету и расположению сигналов в голове и хвосте поезда, зная ИСИ, можно в любое время суток определить, по какому пути и как следует поезд — локомотивом или вагонами вперед.
Для подачи ручных сигналов используют красный и желтый флаги; фонари с красным, желтым, зеленым и прозрачно-белым огнями; диски, окрашенные с одной стороны в красный цвет, а с другой — в белый с черным окаймлением. Ручные сигналы применяют при маневровой работе, опробовании тормозов поезда, приеме, пропуске и отправлении поездов, встрече поездов путевыми, мостовыми и тоннельными обходчиками; их используют также работники, обслуживающие поезда, и др. С помощью ручных сиг­налов машинистам локомотивов либо предъявляют требование остановить поезд, либо разрешают движение с установленной или пониженной скоростью, либо требуют произвести пробное тор­можение или отпустить тормоза.
Звуковые сигналы обозначаются числом и сочетанием звуков различной продолжительности. Для подачи звуковых сигналов служат свистки локомотивов, мотор-вагонных поездов и дрезин, звонки, ручные свистки, духовые рожки, сирены, гудки и петарды.
Для передачи дополнительных указаний на дорогах применяют разнообразные по назначению и виду сигнальные указатели и сигнальные знаки.
Имеется несколько типов сигнальных указателей: маршрутные — для указания номера пути приема или направления движения поезда; стрелочные, указывающие положение стрелок на движение по прямому или боковому пути; путевого заграждения; гидравлических колонок; перегрева букс на участках, оборудованных устройствами для выявления перегретых букс у проходящих поездов; «Опустить токоприемник» — на электрифицированных участках перед воздушным промежутком.
Сигнальные знаки разделяются на постоянные, предупредительные и временные. Последние устанавливают на участках, где рабо­тают снегоочистители, а также при выполнении плановых ремонтных и строительных работ.
Сигнальные знаки в отличие от светофоров и сигнальных указателей имеют только одно сигнальное значение. Сигнальные знаки не снабжены собственными источниками света, поэтому их размещают так, чтобы при приближении поезда они освещались прожектором. Для лучшей видимости некоторые сигнальные знаки оборудованы отражателями.
