Устройство и ремонт тормозной рычажной передачи
тепловоза ЧМЭ3

1.2 Устройство тормозной рычажной передачи тепловоза ЧМЭ3

Рычажная передача, смонтированная на раме тележки, обеспечивает прижатие тормозных колодок к колесам с обеих сторон, т. е. является двусторонней. Она собрана из четырех одинаковых по конструкции групп. Каждая группа управляется тормозным цилиндром 4 (рис. 1) и состоит из рычагов 1, 2, 8, 10 и 12, тормозных тяг 5 и 13, подвесок 3 и 6, винтовой стяжки 9, трех башмаков с тормозными колодками 7, тормозного вала и тринадцати соединительных валиков. Все детали тормозной рычажной передачи (кроме колодок) изготовлены из стали.
Тормозной цилиндр 4 диаметром 8" (203 мм) прикреплен шестью болтами М16 к кронштейну, приваренному снаружи к продольной балке рамы тележки. По концам продольных балок 14 (см. рис. 2) приварены наклонные кронштейны 36. Снизу к кронштейну приварена толстостенная труба, че­рез которую свободно проходит тормозной вал 37. На выступающем конце вала посредством клиновой шпонки 38 укреплен рычаг 2, представляющий собой пластину толщиной 25 мм, к которой приварена втулка   с   профрезерованной   в   ней шпоночной канавкой.

Тормозная рычажная передача тепловоза ЧМЭ3

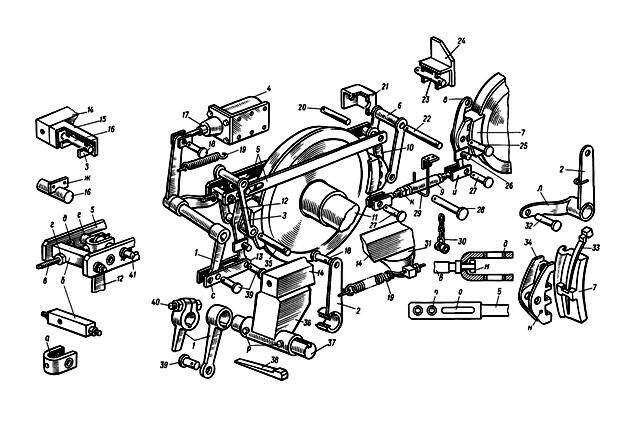

Рисунок 2 – Узлы тормозной рычажной передачи тепловоза ЧМЭ3

Верхний конец рычага 2 соединен валиком 18 с вилкой, образованной двумя пластинами, приваренными к стержню, на который при торможе­нии воздействует шток 17 тормозного цилиндра. В средней части рычага 2 приварена скоба для крепления возвратной пружины 19. Другой конец пружины соединен с рамой тележки крюком, закрепленным на выступе, который приварен к тарелке 31 под пружины рессорного подвешивания.
На противоположном конце вала 37 жестко укреплен рычаг 1. Вначале крепление рычага осуществлялось клиновой шпонкой. Впоследствии для фиксации рычага стали применять обычную шпонку, а для крепления на валу — стяжной болт 40. Под головку болта и гайку ставят лепестковые шайбы. Для смазки тормозного вала предусмотрены масленки.
Нижний конец рычага 1 валиком 39 соединен с нижними тормозными тягами 13, которые выполнены в виде двух пластин толщиной 17 мм, соединенных между собой приварной проставкой. Второй валик 39 соединяет с нижними тормозными тягами рычаг 12. Через отверстие в средней части этого рычага проходит валик 35, посредством которого на рычаге закреплены подвеска 3 и тормозной башмак 34. Подвеска представляет собой две полосы толщиной 10 мм, соединенные в верхней части приваренной к ним втулкой. При помощи валика 16 подвеска закреплена на кронштейне 15, приваренном к продольной балке 14 рамы тележки.
На башмаке 34, имеющем специ­альную конфигурацию, укреплена при помощи клина 33 тормозная колодка 7, отлитая из фосфористого чугуна. Колодка гребневая, с твердыми вставками из стали. Клин проходит через отверстия в башмаке и колодке. На башмаке и рычаге укреплен двумя шпильками фиксатор 26, обеспечивающий равномерный износ тормозной колодки. Одна шпилька ввернута в отверстие на башмаке, а другая вместе с пружиной, прижимающей планку фиксатора к рычагу, укреплена на самом рычаге.

Фрагмент работы с оформлением в формате PDF можно посмотреть ЗДЕСЬ

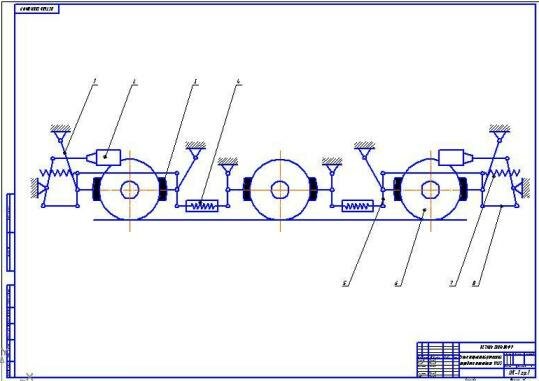

В комплект входит чертеж схемы тормозной рычажной передачи тепловоза ЧМЭ3 на формате А1 в программе "Компас" (формат CDW)

Схема ТРП тепловоза ЧМЭ3
