ТЕМА 8.5 УСТРОЙСТВО И РЕМОНТ ВОЗДУХОРАСПРЕДЕЛИТЕЛЕЙ № 483

ВВЕДЕНИЕ

Основным подразделением вагонного хозяйства является вагонное депо, от успешной работы которого зависит состояние вагонного парка. Работа депо зависит от принятой организации труда, которая в свою очередь зависит от состояния производственных помещений, оборудования, оснастки, правильного построения технологических процессов, от состояния условий труда и т. п.
В вагоноремонтном производстве главная задача состоит в значительном повышении качества ремонта вагонов, повышении их надежности и долговечности, увеличении послеремонтного ресурса вагонов всех типов и их отдельных частей.
Для повышения качества ремонта, надежности и долговечности вагонов большое значение имеет уровень техники, организации и технологии вагоноремонтного производства. Поэтому предусмотрено широкое внедрение на вагоноремонтных предприятиях прогрессивных технологических процессов восстановления деталей и узлов вагонов, повсеместное внедрение передовых методов труда и производства, повышение уровня требований к соблюдению технологической дисциплины.
В настоящем курсовой проекте рассмотрена организация работы автоконтрольного пункта ремонтного вагонного депо на примере ремонта одного из важнейших тормозных приборов – воздухораспределителя грузового типа № 483.

1 ОБЩИЕ СВЕДЕНИЯ О ПНЕВМАТИЧЕСКОМ ТОРМОЗНОМ
ОБОРУДОВАНИИ ГРУЗОВОГО ВАГОНА

1.1 Конструкция пневматического тормозного оборудования грузового
вагона

Грузовой вагон оборудован (рисунок 1.1) тормозной магистралью ТМ диаметром 1 1/4 "(32 мм). На тормозной магистрали расположены концевые краны 2 (№ 190) и соединительные рукава 1 (№ Р17). Концевые краны установлены с поворотом на 60 градусов относительно горизонтальной оси. Это улучшает работу рукавов в кривых участках пути и устраняет удары головок рукавов при следовании через горочные замедлители.

Тормозное оборудование вагона

1 - соединительный рукав; 2 - концевой кран; 3 - стоп-кран; 4 - тормозная магистраль; 5 - пылеловка; 6 - главная часть воздухораспределителя №483;
7
- двухкамерный резервуар; 8 - разобщительный кран; 9 - магистральная часть воздухораспределителя №483; 10 - отвод к воздухораспределителю;
ЗР - запасный резервуар; АР - авторежим; ТЦ - тормозной цилиндр.

Рисунок 1.1 – Схема пневматического оборудования грузового вагона

К раме вагона четырьмя болтами прикреплен двухкамерный резервуар 7, который соединен трубопроводом диаметром 3/4" (19 мм) с пыле-уловкой 5 через разобщительный кран 8 (№ 372). С запасным резервуаром ЗР объемом 78 л и тормозным цилиндром ТЦ диаметром 14" (356 мм) двухкамерный резервуар 7 соединен через автоматический регулятор режимов торможения (авторежим) АР (№ 265А). К двухкамерному резервуару 7 прикреплены магистральная 9 и главная 6 части воздухораспределителя ВР (№ 483).
Стоп-кран 3 со снятой ручкой ставят только на вагонах с тормозной площадкой.
При зарядке и отпуске тормоза сжатый воздух из тормозной магистрали ТМ поступает в двухкамерный резервуар 7 и заполняет золотниковую и рабочую камеры воздухораспределителя ВР, а также запасный резервуар ЗР. Тормозной цилиндр ТЦ сообщается с атмосферой через авторежим АР и главную часть 6 воздухораспределителя ВР. При понижении давления в ТМ темпом служебного или экстренного торможения воздухораспределитель ВР разобщает ТЦ от атмосферы и сообщает его с запасным резервуаром ЗР через авторежим АР.
На вагонах не оборудованных авторежимом давление в ТЦ устанавливается ручным переключателем режимов торможения воздухораспределителя ВР в зависимости от загрузки вагона и типа колодок. На вагонах оборудованных авторежимом рукоятку переключателя режимов торможения закрепляют в положении среднего режима при композиционных колодках или в положении груженого режима при чугунных колодках. После чего рукоятка переключателя должна быть снята.

В комплект воздухораспределителя усл.№ 483.000 входят: главная часть, магистральная часть и двухкамерный резервуар. (рисунок 1.4).
Двухкамерный резервуар содержит фильтр 34, рабочую (РК) и золотниковую (ЗК) камеры, к нему подведены трубопроводы от тормозной магистрали (ТМ) через разобщительный кран, запасного резервуара (ЗР) и тормозного цилиндра (ТЦ). На корпусе 36 двухкамерного резервуара расположена рукоятка переключателя режимов торможения (на рисунке не показана): порожнего, среднего и груженого. На двухкамерный резервуар крепятся главная и магистральная части, в которых сосредоточены все рабочие узлы прибора.
Магистральная часть состоит из корпуса 28 и крышки 25, в которой расположен узел переключения режимов работы (отпуска): равнинного и горного. Этот узел включает в себя рукоятку 22 с подвижной упоркой 23 и диафрагму 24, прижатую двумя пружинами к седлу 20 с калиброванным отверстием диаметром 0,6 мм. На равнинном режиме работы ВР усилие пружин на диафрагму 24 составляет 2,5 – 3,5 кгс/см2, на горном режиме - 7,5 кгс/см2. В корпусе магистральной части расположены: магистральный орган, узел дополнительной разрядки и клапан мягкости.

Воздухораспределитель № 483

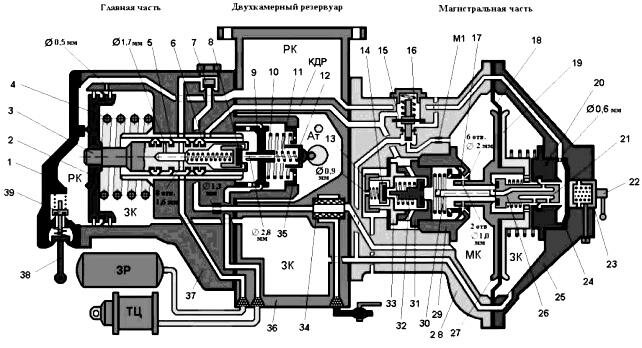

Рисунок 1.4 – Схема воздухораспределителя усл.№ 483.000

Магистральный орган включает в себя резиновую магистральную диафрагму 18, зажатую между двумя алюминиевыми дисками 19 и 27 и нагруженную возвратной пружиной. В хвостовике левого диска 27 расположены два отверстия диаметром по 1 мм и толкатель 30, а в торцовой части правого диска 19 - три отверстия диаметром по 1,2 мм (или два отверстия диаметром по 2 мм). Магистральная диафрагма делит магистральную часть на две камеры: магистральную (МК) и золотниковую (Ж). В полости дисков расположен нагруженный пружиной плунжер 2, который имеет несквозной осевой канал 26 диаметром 2 мм и три радиальных канала диаметром по 0,7 мм каждый. Седлом плунжера является левый диск магистральной диафрагмы.
Узел дополнительной разрядки содержит атмосферный клапан 14 с седлом 33, клапан дополнительной разрядки 32 с седлом 31 и манжету 17 дополнительной разрядки с седлом 29. Манжета 17 дополнительной разрядки выполняет функции обратного клапана. Все клапаны прижаты пружинами к своим седлам. В заглушке 13 атмосферного клапана расположено отверстие диаметром 0.9 мм (до модернизации ВР - 0.55 мм), в седле 31 клапана дополнительной разрядки имеется шесть отверстий, через которые полость за клапаном сообщена с каналом дополнительной разрядки (КДР), в седле 29 манжеты дополнительной разрядки расположены шесть отверстий диаметром по 2 мм каждое.
Клапан мягкости 16 нагружен пружиной и имеет в средней части резиновую диафрагму 15. В канале клапана мягкости (между торцовой частью клапана и МК) расположен ниппель с калиброванным отверстием диаметром 0,9 мм (до модернизации ВР – 0,65 мм). Полость под диафрагмой клапана мягкости постоянно сообщена с атмосферой.
Главная часть состоит из корпуса 37 и крышки 1. В крышке расположен отпускной клапан 39 с поводком 38. В корпусе расположены главный и уравнительный органы, обратный клапан 7 и калиброванное отверстие диаметром 0,5 мм.
Главный орган включает в себя напруженный пружиной 4, главный поршень 2 с полым штоком 3. Внутри полого штока расположен нагруженный пружиной тормозной клапан 8,. седлом которого является торцовая часть полого штока. В полом штоке имеется также одно отверстие диаметром 1,7 мм и восемь отверстий диаметром по 1,6 мм каждое (или четыре отверстия по 3 мм). Шток уплотнен шестью резиновыми манжетами 5 и 6.
Уравнительный орган включает в себя уравнительный поршень 9, нагруженный большой 10 и малой 11 пружинами. Затяжка большой пружины регулируется резьбовой втулкой 35 с атмосферными отверстиями, воздействие малой пружины на уравнительной поршень изменяется с помощью подвижной упорки 12, связанной с рукояткой переключения режимов торможения. Уравнительный поршень имеет в диске два отверстия для сообщения тормозной камеры (ТК) с каналом ТЦ и сквозной осевой атмосферный канал диаметром 2,8 мм. Между главной частью и двухкамерным резервуаром расположен ниппель с отверстием диаметром 1,3 мм.
Модернизированный ВР усл.№ 483.000 М имеет в седле 29 манжеты дополнительной разрядки канал диаметром 0,3 мм, через который МК постоянно сообщена с полостью «П1» за манжетой дополнительной разрядки. Верхний радиальный канал плунжера смещен вправо по отношению к его нижним радиальным каналам с целью повышения чувствительности ВР к отпуску и ускорения начала отпуска в хвостовой части поезда. Расположение верхнего радиального канала плунжера выбрано таким образом, чтобы при движении магистральной диафрагмы в отпускное положение (вправо), РК, полость «П» (полость слева от диафрагмы 24 переключателя режимов отпуска) и МК через этот канал и канал диаметром 0,3 мм сообщились бы между собой раньше, чем сообщатся РК и ЗК через нижние радиальные каналы плунжера

Фрагмент работы с оформлением в формате PDF можно посмотреть ЗДЕСЬ

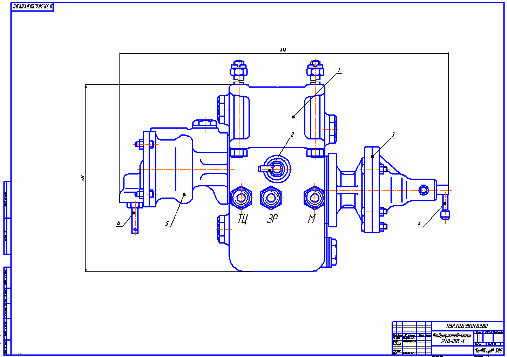

В комплект входит чертеж воздухораспределителя в программе КОМПАС на формате А1
