ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ТО-3 МЕХАНИЧЕСКОЙ ЧАСТИ ЭЛЕКТРОВОЗА

1 КРАТКИЕ СВЕДЕНИЯ ОБ ЭЛЕКТРОВОЗЕ ВЛ-10

Электровоз ВЛ (Владимир Ленин)10 (первоначальное обозначение — Т8 -Тбилисский 8-осный) — советский магистральный грузовой электровоз постоянного тока, выпускавшийся Тбилисским и Новочеркасским электровозостроительными заводами с 1961 по 1977 гг. Был создан с использованием части электрооборудования электровозов серии ВЛ8, по механической части унифицирован с электровозами серии ВЛ80. Послужил основой для электровозов ВЛ11 и ВЛ12. С середины 1960-х основной грузовой локомотив на линиях постоянного тока железных дорог Советского Союза. Электровозы ВЛ10 и ВЛ10У предназначены для работы с грузовыми поездами на магистральных железных дорога СССР, электрифицированных на постоянном токе с напряжением в контактной сети 3000 В.

Электровоз ВЛ-10

Рисунок 1 – Электровоз ВЛ-10. Общий вид

Все оборудование электровозов рассчитано на надежную работу при напряжении в контактной сети от 2200 до 4000 В. Изменение температуры окружающего воздуха вне кузова допускается от —50 до -И 0 °С при влажности воздуха 90%, замеренной при температуре +27 °С. Высота над уровнем моря не более 1200 м.
Электровозы ВЛ10 выпускались серийно Тбилисским электровозостроительным заводом (ТЭВЗ) с 1967 г. (электровозы №001—500 и с № 1500), а Новочеркасским электровозостроительным заводом (НЭВЗ) с 1969 г. (с электровоза № 501).
В соответствии с заданием МПС с 1976 г. ТЭВЗ (с электровоза №101) и НЭВЗ (с № 001) взамен электровозов ВЛ10 выпускаются электровозы ВЛ10 (у — утяжеленный), на которых нагрузка от колесной пары на рельсы увеличена до 25 тс вместо 23 тс. Что касается механической, электрической и пневматической частей, электровозы ВЛ10 и ВЛ10У идентичны, если не учитывать технические усовершенствования, внедряемые в процессе серийного выпуска этих электровозов.
Механическая часть электровозов ВЛ10 и ВЛ10У максимально унифицирована с механической частью электровозов ВЛ80 и ВЛ80Т. Отличие составляют отдельные конструктивные элементы под установку оборудования в кузове и на крыше. Они имеют также разные передаточные числа тяговой зубчатой передачи, так как типы применяемых тяговых двигателей различны. Основные технические данные электровозов ВЛ10 и ВЛ10У следующие:

Номинальное питающее напряжение - 3000 В
Ширина колеи - 1520 мм
Формула ходовой части - 2(20-20)
Мощность часового режима тяговых двигателей - 5 360 кВт
Мощность продолжительного режима тяговых двигателей - 4 600 кВт
Передаточное отношение зубчатой передачи - 88/23
Сила тяги часового режима - 39 500 кгс
Сила тяги продолжительного режима - 3 200 кгс
Скорость часового режима - 48,7 км/ч
Скорость продолжительного режима - 51,2 км/ч
Конструкционная скорость - 100 км/ч
Нажатие колесной пары на рельс - 25±0,5 тс
Высота оси автосцепки от головки рельса при новых бандажах - 1040—1080 мм
Диаметр колеса по кругу катания при новых бандажах - 1 259 мм
Наименьший радиус проходимых кривых при скорости 10 км/ч - 125 м
Длина электровоза по осям автосцепки - 32 840 мм

Электровозы ВЛ10 и ВЛ10У состоят из двух сочлененных между собой автосцепкой СА-3 секций. На электровозах ВЛ10 выпуска до 1975 г. каждая секция опиралась на две двухосные не сочлененные тележки через упругие опоры. На электровозах ВЛ10у и ВЛ10, начиная с 1975 г. выпуска, секции кузова на тележках опираются с помощью люлечного подвешивания, которое в значительной степени улучшает горизонтальную динамику электровоза.
Сварные рамы тележек обладают повышенной надежностью, в процессе изготовления их подвергают тщательному контролю с применением современной аппаратуры. Тележки оборудованы бесчелюстными буксами с роликовыми подшипниками повышенной долговечности. Перемещение букс относительно рамы происходит за счет деформации сдвига резинометаллических блоков. Рессорное подвешивание обеспечивает эффективное смягчение вертикальных толчков при прохождении электровозом неровностей пути.
На электровозах ВЛ10 и ВЛ10У установлено по восемь тяговых двигателей. Тяговые электродвигатели имеют последовательное возбуждение, опорно-осевое подвешивание, принудительную вентиляцию и мощность при часовом режиме по 670 кВт. Электродвигатели обладают надежностью и высоким к. п. д. Вращающий момент от тягового двигателя на колесные пары передается двусторонней одноступенчатой цилиндрической косозубой передачей.
Для регулирования частоты вращения тяговых двигателей предусмотрены три вида их соединения: последовательное (С), последовательно-параллельное (СП) и параллельное (П). Кроме того, на всех этих соединениях предусмотрена работа тяговых электродвигателей при ослабленном возбуждении с коэффициентом возбуждения 0,75; 0,55; 0,43; 0,36. Электрические цепи электровоза получают питание от контактного провода через токоприемники, обеспечивающие надежный токосъем при любых скоростях движения электровоза.
На электровозах, кроме тормозов с пневматическим и ручные управлением, предусмотрено рекуперативное торможение, которое значительно повышает безопасность движения поездов и обеспечивает большую экономию электроэнергии, уменьшает износ бандажей и тормозных колодок. Рекуперативное торможение возможно при всех трех видах соединений тяговых двигателей. При рекуперативном торможении обмотки возбуждения тяговых двигателей питаются от преобразователя постоянного тока. Широкий диапазон регулирования частоты вращения тяговых электродвигателей позволяет наиболее полно использовать технические возможности электровоза и значительно повысить его экономичность.
В средней части каждой секции электровозов ВЛ10 и ВЛ10У расположена высоковольтная камера с электроаппаратурой, имеющая сетчатые ограждения. Двери камер имеют блокировки, обеспечивающие их открытие только при опущенном токоприемнике. Электрическая аппаратура обладает необходимой надежностью и имеет блочное расположение, значительно облегчающее ее обслуживание и ремонт. Узлы аппаратуры, подверженные в процессе работы интенсивному нагреву, имеют принудительное охлаждение. Воздух для их охлаждения подается по воздухопроводу от центробежного вентилятора. Расположение оборудования внутри кузова обеспечивает свободный проход и доступ для осмотра электрической аппаратуры.
Легкая сварная цельнометаллическая конструкция кузова с несущей рамой имеет большую прочность и жесткость. По концам кузова расположены удобные кабины управления, отделенные от машинных помещений перегородками. Обшивка кабины управления имеет улучшенное теплозвукоизоляционное. ограждение из полимерных материалов. В кабине управления снижен уровень шума и вибрации. Созданы улучшенные гигиенические условия труда для локомотивной бригады.
Внутри кабины установлены пульты управления, устройства для подогрева воздуха, вентиляторы, радиостанция, локомотивная сигнализация и другое оборудование, создающее удобства для обслуживания электровоза. Широкие стекла шабины, снабженные пневматическими стеклоочистителями, обеспечивают хорошую видимость пути и контактной сети.

2.2 Общие сведения о ТО-3

Перед постановкой электровоза на канаву для выполнения ТО-3 ходовые части очищают, а тяговые двигатели продувают сжатым воздухом. В зимнее время очищают снегозащитные фильтры. Перед началом технического обслуживания проверяют работу вспомогательных машин, регулятора напряжения, реле обратного тока, действие тормозов и песочницы. Мегаомметром измеряют сопротивление изоляции обмоток тяговых двигателей, изоляторов крышевого оборудования и электрической аппаратуры.
При ТО-3 осматривают основные узлы ходовых частей, рессорного и люлечного подвешивания, тормозной рычажной передачи, ударно-сцепных устройств, оборудование песочниц, тяговые двигатели, вспомогательные машины, низковольтную и высоковольтную аппаратуру, пусковые резисторы, крышевое оборудование, аккумуляторную батарею, пневматическое оборудование, устройства автоматической локомотивной сигнализации и радиосвязи. Выявленные при этом неисправности, а также дефекты, записанные в журнале технического состояния электровоза, устраняют.
По окончании работ по ТО-3 проверяют электровоз под рабочим напряжением контактной сети. При этом убеждаются в правильности включения аппаратов, работы вспомогательных машин, трогании с места при управлении из обеих кабин, проверяют работу тормозов. ТО-3 выполняют рабочие комплексных и специализированных бригад на ремонтных стойлах основного локомотивного депо.

2.3 Механическое оборудование

Очищают от грязи и осматривают буксовые узлы, бандажи колесных пар, рамы тележек, рессорное и люлечное подвешивание, тормозную рычажную передачу, противоотносное и противоразгрузочное устройства, боковые опоры. При осмотре рам особое внимание обращают на выявление трещин в боковинах, поперечных и шкворневых балках, кронштейнах и стойках. Молотком обстукивают все боковые соединения на раме и убеждаются в наличии шайб, шплинтов, стопорных планок. Ослабшие соединения укрепляют, дефектные детали заменяют. Проверяют крепление съемных вертикальных и горизонтальных упоров на раме и зазоры. При вертикальном зазоре менее 10 мм кузов поднимают и осуществляют ревизию пружин боковых опор. Просевшую или изломанную пружину заменяют. При вертикальном зазоре от 10 до 14 мм зазор восстанавливают с помощью регулировочных прокладок.
На электровозах ВЛ8, ВЛ23, ВЛ22М проверяют состояние сочленения тележек, плотность прилегания и крепления подбуксовых струнок.
Осматривают крепление накладок под ролик противоразгрузочного устройства на поперечинах рамы тележки; их износ не должен превышать 6 мм.
При осмотре колесных пар убеждаются в отсутствии на бандажах трещин, выбоин (ползунов), плен, раздавленностей, вмятин, отколов, раковин, выщербин, ослабления бандажей на ободе центра, их сдвига, ослабления бандажного кольца. Замеряют толщину бандажа, которая должна быть не менее 40 мм, прокат, определяют вертикальный подрез гребня и остроконечный накат. Убеждаются в отсутствии трещин в ступицах, дисках, спицах и ободьях колесных центров, признаков ослабления или сдвига ступиц на оси. На электровозах с челюстными буксами, кроме того, измеряют поперечные и продольные разбеги колесных пар.
Проверяют состояние и крепление деталей рессорного и люлечного подвешивания, гидравлических гасителей колебаний, ослабшие соединения закрепляют. Подвески, пружины, предохранительные скобы при наличии трещин заменяют. Подлежат замене рессоры, имеющие сдвиг листов относительно хомута, а также рессоры с трещинами в листах или хомуте.

Фрагмент работы с оформлением в формате PDF можно посмотреть ЗДЕСЬ

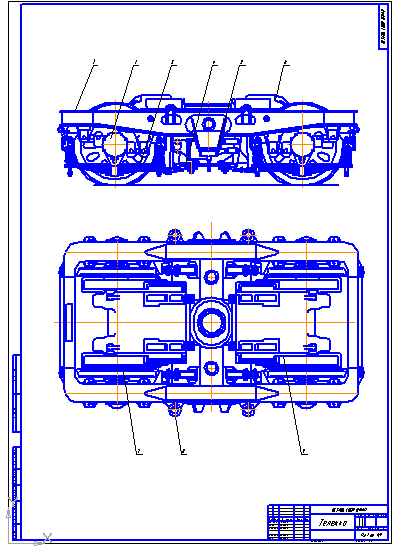

В комплект входит чертеж тележки электровоза ВЛ-10 (ВЛ-80) на формате А1 в программе "Компас" (формат CDW)

Чертеж тележки электровоза
