ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ТО-2 ЭЛЕКТРОВОЗА

2 ПОРЯДОК ВЫПОЛНЕНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ТО-2

2.1 Система планово-предупредительного ремонта электровозов

Для поддержания электровозов в работоспособном состоянии и обеспечения надежной и безопасной их эксплуатации существует система технического обслуживания и ремонта электроподвижного состава. Она введена приказом МПС России от 30 декабря 1999 г. N ЦТ-725 и положением № 3р от 17.01.2005г.
Предусматривается проведение следующих видов технического обслуживания и текущего ремонта электровозов постоянного тока серий ВЛ:

  • технические обслуживания ТО-1, ТО-2, ТО-3 для предупреждения появления неисправностей, поддержания электровозов в работоспособном и надлежащем санитарно-гигиеническом состоянии, обеспечения бесперебойной, безаварийной работы и пожарной безопасности. Техническое обслуживание ТО-3 может быть упразднено начальником железной дороги по согласованию с Департаментом локомотивного хозяйства МПС России;
  • техническое обслуживание ТО-4 для обточки бандажей колесных пар без выкатки их из-под электровоза при достижении оптимальных для данного участка эксплуатации или предельных величин проката и толщины гребней бандажей;
  • техническое обслуживание ТО-5, выполняемое:
    в процессе подготовки электровоза для постановки в запас МПС России и длительного содержания в резерве железной дороги -ТО-5а;
    в процессе подготовки электровоза к отправке в недействующем состоянии в капитальный ремонт на заводы или в другие депо, в текущий ремонт в другие депо, передачи на баланс другим депо или передислокации-ТО-5б;
    в процессе подготовки электровоза к эксплуатации после постройки, ремонта на заводах или в других депо, после передислокации-ТО-5в;
    в процессе подготовки электровоза к эксплуатации перед выдачей из запаса МПС России или РУД-ТО-5г;
  • текущие ремонты ТР-1, ТР-2 и ТР-3 для поддержания работоспособности электровозов, восстановления основных эксплуатационных характеристик и обеспечения их стабильности в межремонтный период путем ревизии, ремонта, регулировки, испытаний и замены деталей, узлов, агрегатов.
  • капитальные ремонты (КР-1 и КР-2) являются главным средством «оздоровления» электровозов и предусматривают восстановление несущих конструкций кузова, сложный ремонт рам тележек, колесных пар и редукторов, тяговых двигателей и вспомогательных машин, электрических аппаратов, кабелей и проводов, восстановление чертежных размеров деталей и т. д. Капитальные ремонты электровозов осуществляют на ремонтных заводах.


Ремонтный цикл включает последовательно повторяемые виды технического обслуживания и ремонта. Порядок их чередования определяется структурой ремонтного цикла.
Периодичность ремонта магистральных электровозов, т. е. пробеги между техническими обслуживаниями и ремонтами, а также нормы простоя электровозов при этом устанавливаются начальниками дорог с учетом конкретных эксплуатационных условий на основе нормативов приказа МПС (рис.2)

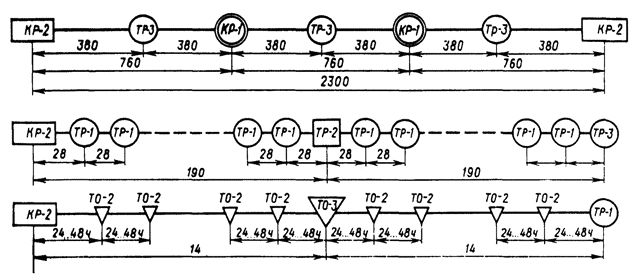

Межремонтные пробеги электровозов

Рисунок 2 -  Нормативы межремонтных пробегов в км

Нормы продолжительности технических обслуживаний ТО-4, ТО-5, текущих ремонтов ТР-1, ТР-2 и ТР-3 устанавливаются начальником железной дороги, исходя из технической оснащенности депо, рационального использования ремонтной базы, равномерной загрузки участков по ремонту, обеспечения высокого качества ремонта, проведения испытания и приемки электровозов после ремонта, а также с учетом выполнения установленной нормы деповского процента неисправных электровозов.

2.2 Организация ТО-2

При ТО-2 не реже одного раза в двое суток проверяют состояние основного оборудования и ходовых частей электровоза и устраняют выявленные при осмотре неисправности. Кроме того, выполняют работы, записанные локомотивными бригадами в журнале технического состояния электровоза в период между очередными видами технического обслуживания. О выполнении работ делают соответствующие отметки в журнале. При ТО-2 также проверяют устройства автоматической локомотивной сигнализации и поездной радиосвязи.
Размещение пунктов, выполняющих ТО-2, связано с протяженностью и конфигурацией участков обращения электровозов, интенсивностью эксплуатации и технической вооруженностью железнодорожных линий. Наилучшим является расположение пунктов технического обслуживания (ПТО) на конечных станциях обслуживаемых линий. В таких случаях отпадает необходимость отцепки электровоза от поезда для выполнения технического обслуживания, так как оно осуществляется за время нахождения электровоза в пункте оборота и обычно совмещается с его экипировкой.
В зависимости от конкретных эксплуатационных условий ТО-2 выполняют с периодичностью 24— 48 ч. Нормы работы электровозов между смежными техническими обслуживаниями устанавливаются приказом начальника дороги. В случаях когда полигон эксплуатации электровозов выходит за пределы одной дороги, периодичность ТО-2 согласовывается с начальниками соответствующих дорог. Простой электровоза на ТО-2 обычно бывает не менее 1 ч при трудоемкости 8— 12 чел.-ч.
Для нормального функционирования пункта технического обслуживания ТО-2 крайне важно содержать неснижаемый запас материалов, деталей и узлов. В него включают болты, винты и шпильки ходовых размеров, простые и пружинные шайбы, шплинты, электроизоляционные покровные эмали холодной сушки НЦ-929, ГФ-98-ХС или ГФ-29-ХК, изоляционную ленту, бензин, шпагат, наждачную бумагу и стеклянное полотно. В запасе должны быть пружины и листовые рессоры, балансир рессорного подвешивания, тормозные колодки, форсунки песочницы, трубы к ним, скобы и наконечники труб, предохранительные скобы или тросики рычажных передач, подбивка моторно-осевых подшипников.
      Для ремонта тяговых двигателей и вспомогательных машин требуется иметь запас электрощеток, кронштейнов, щеткодержателей, крышек нижних и верхних люков. Для ремонта токоприемников необходимы полозы, каретки, опорные изоляторы, редукционные клапаны, изолирующие шунты и смазка СГС-О. В запасе содержат также некоторое количество индивидуальных  контакторов,   дугогасительных камер, контактов, шунтов, контактодержателей, пружин и электромагнитных вентилей, низковольтных и высоковольтных предохранителей, электроламп, элементов калориферов, измерительных приборов и добавочных резисторов к ним. Из низковольтных приборов в запасе хранят регулятор напряжения с запасными контактами, некоторые наиболее часто сменяемые реле, пакетные выключатели, патроны электроламп, контакты и другие детали выключателей. В запас включают также пальцы блокировочных контактов, блокировочные контакты, изоляторы, кожаные манжеты приводов электрических аппаратов, элементы резисторов вспомогательных машин и пальцы реверсоров.
Для ремонта пневматического оборудования в запасе содержат краны машиниста, разобщительные краны, концевые рукава, прямодей-ствующий кран, воздухораспределитель, пневматическую блокировку, манометр, клапан высокого давления, электропневматический клапан, тифон в сборе и мембраны тифона. Кроме того, на пункте технического обслуживания ТО-2 должны быть скоростемеры в сборе, редуктор и вилка привода скоростемера, огнетушители, замки дверей, лобовые и боковые стекла, электроды, высоковольтные и низковольтные провода наиболее употребляемых марок и сечений, жидкая и консистентная смазки.

Фрагмент работы с оформлением в формате PDF можно посмотреть ЗДЕСЬ

В комплект входит чертеж расположения оборудования электровоза ВЛ-10 на формате А1 в программе "Компас" (формат CDW)

Расположение оборудования на электровозе Чертеж
