РЕМОНТ И ОКРАСКА КУЗОВА ЭЛЕКТРОВОЗА

1 Назначение и устройство кузова электровоза ВЛ-10

1.1 Назначение

Кузов предназначен для размещения электрического и пневматического оборудования, вспомогательных машин и пунктов управления и защита их от атмосферных воздействий. В зависимости от того, какие элементы конструкции кузова воспринимают и передают горизонтальные и вертикальные силы, различают кузова с несущей рамой и боковыми стенами и действующие, у которых рама, стена, крыша и их обшивка участвует в восприятии нагрузок.

1.2 Конструкция

На конструкции кузова оказывает влияние размещение автосцепных устройств. Если автосцепку устанавливают на раме кузова, то кузов передаёт большие продольные силы. Элементы конструкции, передающие эти силы, целесообразно располагать в одной горизонтальной плоскости с осью автосцепки. Поэтому продольные балки рамы тележки; такие кузова называют кузовами охватывающего типа (ВЛ-10; ВЛ-11; ВЛ-80). Если же автосцепку устанавливают на рамах тележки, то кузов не передаёт горизонтальных сил, его рама размешается над тележками; кузова такой конструкции относят к кузовам не охватывающего типа (ВЛ-8; ВЛ-23); Эти кузова обеспечивают свободный доступ ходовым частям.
На магистральных электровозах применяют кузов баллонного типа, электровоз состоит из двух однокабинных секций. Каждая секция двухсекционного кузова состоит из рамы, боковых стен, кабины, крыши и задней торцевой стены, в которой имеется дверь для перехода по переходному мостику, закрытому брезентовым суфле, во вторую секцию. Секции кузова соединяют автосцепкой; в боковой стене кузова сделаны задвижные и глухие окна, а в кабине два лобовых и четыре боковых окна, из которых два задвижных и два глухих. С боковых сторон кузова расположены двери. На любой стене кабины находится прожектор и два сигнальных фонаря. В крыше кузова сделаны люки для демонтажа оборудования, закрытые съёмными крышками и восемь люков песочниц.

Кузов электровоза

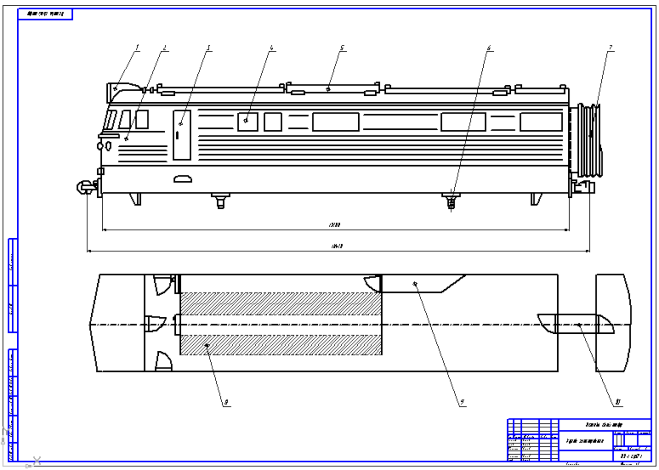

Рисунок 1 – Кузов электровоза ВЛ-10 (ВЛ-80)
1-сигнальные фонари; 2-лобовое окно; 3- прожектор; 4,19-боковое окно; 5-люк песочницы; 6-дверь; 7-задвижное окно; 8,10,11,12-монтажный люк; 9-глухое окно; 13-брезентовое суфле; 14-автосцепка; 15-рама; 16-боковая стена; 17-крыша; 18-кабина

Рама кузова состоит из двух продольных балок, двух концевых и промежуточных поперечных балок. Все балки сварные. Рама накрыта листовой сталью толщиной 2-3 мм, образующей стальной настил пола.
Каркас боковых стен выполнен из стоек и продольных элементов, обшивка из гофрированной стали (для повышения прочности) толщиной 2.5мм. В правой боковой стене находятся жалюзи для забора воздуха, охлаждающие тяговые двигатели. Крышевые дуги изготовлены из полудуг боковых частей крыши из уголков. Обшивка крыши изготовлена из стали толщиной 2мм. В одной секции кузова имеется люк для выхода на крышу.
Стены, пол и потолок кабины машиниста имеют тепловую изоляцию из пенопласта. Потолок и верхние панели облицованы декоративным пластиком толщиной 2мм., а пол покрыт полихлорвиниловым покрытием толщиной 2.5мм.

Фрагмент работы с оформлением в формате PDF можно посмотреть ЗДЕСЬ

В комплект входит чертеж кузова электровоза ВЛ-10 (или ВЛ-80) на формате А1 в программе "Компас" (формат CDW)

чертеж кузова электровоза в программе компас
