В ПОМОЩЬ ЛОКОМОТИВНОЙ БРИГАДЕ ПРИ ОБСЛУЖИВАНИИ ЭЛЕКТРОВОЗА ЧС7 СЕРИЙ Е5, Е6, Е7, Е9

В помощь локомотивной бригаде ЧС7

В помощь локомотивной бригаде при обслуживании электровоза ЧС7 серии Е5, Е6, Е7, Е9
М.: ИКЦ «Академкнига», 2006. 223 с: ил.

Подробно рассмотрены электрические схемы электровоза. Изложено действие пневматической и тормозной систем. Изложен материал по обнаружению и устранению неисправностей на электровозе.
Изложенный материал предназначен для машинистов и их помощников.
Книга с цветными иллюстрациями (смотри ниже фрагменты)

ОБЩИЕ СВЕДЕНИЯ ОБ ЭЛЕКТРОВОЗЕ ЧС7
1.1. Основные технические данные электровоза
Восьмиосные электровозы серии ЧС7 предназначены для эксплуатации на железных дорогах с шириной колеи 1520 мм, электрифицированных на постоянном токе с номинальным напряжением в контактной сети 3000 В. Тяговые параметры этих электровозов позволяют водить длинносоставные пассажирские поезда. Все оборудование электровоза надежно работает при колебании напряжения в контактном проводе в диапазоне 2200 + 4000В, при температуре окружающего воздуха от -50 до +40 °С.
Агрегаты, находящиеся в машинном отделении электровоза, спроектированы для температуры окружающего воздуха +55 °С. Электрическая часть электровоза ЧС7 при разгоне допускает более длительное нахождение на реостатных позициях благодаря применению принудительного охлаждения пускотормозных резисторов. Конструкция электровоза не предусматривает разъединение секций для вождения поездов одной секцией. Эксплуатация электровоза с одной отключенной секцией допускается только на период следования до станции при возникновении неисправности в пути.
В процессе выпуска электровозов ЧС7 в их конструкцию вносились изменения, касавшиеся главным образом электрических цепей управления и отдельного оборудования. Эти изменения нашли отражение  в настоящей книге

1.2. Особенности устройства электровоза
Электровоз ЧС7 состоит из двух одинаковых по своему устройству секций. Экипажная часть каждой секции электровоза состоит из двух двухосных тележек, на которые опирается кузов. Кузов каждой секции состоит из главной рамы, кабины машиниста, двух боковых стен, крыши и задней торцовой стены с дверью для прохода в другую секцию. Главная рама сварной конструкции образована двумя продольными балками с переменным сечением, по концам соединенными буферными брусьями. К главной раме приварены держатели, к которым при помощи болтов прикреплены поперечные балки. На раме кузова установлены также упоры для ограничения вертикального перемещения рамы тележки. Оба буферных бруса главной рамы каждой секции приспособлены для монтажа автосцепки с поглощающим аппаратом. Обшивка кузова изготовлена из стального листа рифленого профиля толщиной 1,5 мм. В боковых стенах имеются места для окон в машинном отделении и для жалюзи, через которые всасывается охлаждающий воздух. Кабина машиниста отделена от машинного отделения промежуточным (поперечным) проходом и промежуточной стеной. Окна кабины машиниста имеют двойные высокопрочные стекла с электрическим обогревом. Электровозы ЧС7 серии Е9 имеют одинарные высокопрочные стекла с наддувом холодного и горячего воздуха от работы калорифера. Лобовые стекла снабжены пневматическими стеклоочистителями и обрызгивающими соплами для мойки стекол. Кабина оборудована устройством для кондиционирования воздуха.
Машинное отделение сверху закрыто шестью съемными крышами, на которые установлены токоприемники и другое крышевое электрическое оборудование. Съемные крыши обеспечивают доступ к отдельным устройствам машинного отделения и возможность их демонтажа во время ремонта. В машинном отделении размещаются электрическая аппаратура, вспомогательные машины и пневматическое оборудование.
Рама тележки электровоза изготовлена из листовой стали в комбинации с отливками, и состоит из двух боковин, двух торцовых и средней поперечной балок. В средней поперечной балке расположено литое гнездо шкворня.
Колесные пары электровоза состоят из оси, двух колесных центров, зубчатого колеса и бандажей с укрепляющими их бандажными кольцами. Колесная пара установлена в буксовых подшипниках. В корпус буксы входят направляющие цапфы, которые запрессованы в боковинах рамы тележки. На каждой цапфе оси с внутренней стороны напрессован роликовый подшипник. Попаданию загрязнений в подшипники с внутренней стороны препятствует лабиринтовое уплотнение. С внешней стороны корпус буксы закрыт крышкой. На крышке буксы третьей оси колесной пары каждой секции электровоза смонтирован центробежный регулятор ДАКО.
Рессорное подвешивание электровоза двухступенчатое. Рессорное подвешивание тележек (первичное) состоит из внешних и внутренних витых цилиндрических пружин, которые смонтированы у направляющей цапфы корпуса буксового подшипника между боковиной рамы тележки и корпусом буксы. На тележке должны применяться пружины только одинаковой группы. Четыре амортизатора на каждой тележке крепятся посредством кронштейнов и ушек к корпусам букс. В верхней части к кронштейну крепится поршневой шток амортизатора посредством шарикового подшипника и цапфы. В нижней части амортизатор крепится посредством сайленблока. Кузов секции электровоза подрессорен в четырёх местах парой пружин (вторичное рессорное подвешивание). Каждую точку подвешивания образуют две пружины и один гидравлический амортизатор между ними, предназначенный для гашения вертикальных колебаний. Гашение поперечных колебаний кузова электровоза относительно рамы тележки обеспечивают амортизаторы (по два на каждой тележке), установленные рядом со шкворневой балкой. Держатель пружин и вилки соединяются с помощью призоннных болтов.
Передача продольных сил от рамы тележки на кузов производится при помощи шкворня, установленного в сферическом гнезде. Шкворень запрессован в среднюю поперечную балку рамы тележки и нижним концом опирается на вкладыш, который находится в масляной ванне. Шкворень с вкладышем могут перемещаться в поперечном направлении на 60 мм в ту и другую сторону, а в продольном направлении шкворень перемещаться не может.
Тяговые двигатели двумя приливами опираются на кронштейны средней балки тележки и прикреплены к ней двумя болтами. За вторые два прилива двигатель подвешен снизу к держателю, который прикреплен четырьмя болтами к боковинам рамы тележки. Вращающий момент от якоря тягового двигателя передается через карданный вал на малую шестерню, находящуюся в зацеплении с зубчатым колесом, ступица которого напрессована на ось колесной пары. Малая шестерня с большим зубчатым колесом образуют редуктор. Один конец редуктора (со стороны зубчатого колеса) посредством подшипников качения опирается на удлиненную ступицу зубчатого колеса, второй конец при помощи подвески крепится на кронштейне средней балки тележки.
На главной раме каждой секции электровоза над внутренними концевыми поперечными балками тележек находятся два воздушных цилиндра устройства догружения колесных пар. Шток порш­ня цилиндра посредством двуплечего рычага связан со стальным канатом, который своим вторым концом прикреплен к кронштейну на торце рамы тележки. Канат такой длины, что не препятствует вертикальным и горизонтальным перемещениям тележки. При нажатии машинистом на кнопку «Догружение осевых сил» в цилиндр догружения поступает сжатый воздух, шток поршня цилиндра перемещается, и стальной канат через двуплечий рычаг поднимает за концевую поперечную балку раму тележки и тем самым вызывает догружение разгруженной оси (первой и пятой по направлению движения). Подъем тележки позволяет произвести шаровая посадка шкворня в масляной ванне.

Рис.1. Расположение оборудования в кабине машиниста

1.3. Расположение оборудования на электровозе
Оборудование на каждой из секций электровоза ЧС7 (в кузове, под кузовом и на крыше) располагается в основном одинаково. В кузове электровоза оборудование размещается в кабине машиниста, поперечном проходе и машинном отделении. Расположение оборудования в обеих кабинах машиниста (рис.1 и 2) одинаковое. Всю переднюю часть кабины занимает пульт управления.
В тексте приводятся обозначения из трех цифр. Если требуется уточнение секции, к которой относится тот или иной аппарат, к его обозначению добавляется четвертая цифра (1 или 2).
На средней части пульта с левой стороны (сторона помощника машиниста) расположены кнопки:
- подачи песка 777; -тифона781;
- свистка 786 помощника машиниста. Правее от них размещаются (см. рис. 2): в верхнем ряду:
- выключатель электродинамического тормоза 337;
- переключатель реле АЛСН 884;
- выключатель водоотвода и обогрева влагосборников 557;
- выключатель мотор-компрессора головной секции 4041 (4052);

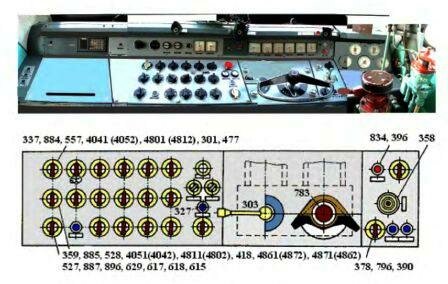

Рис. 2. Расположение приборов на средней части пульта управления
